Classification Ex


T 6

Classes de température :
Les composants électriques du groupe II qui peuvent entrer en contact avec une atmosphère explosive sont classés selon leur température max. de surface dans des différentes catégories de températures.

Cette température doit être inférieure à la température d’inflammation de l’atmosphère explosible.

T1
450°C
T2
300°C
T3
200°C
T4
135°C
T5
100°C
T6
85°C
II
C

Groupe d’explosion :
Dans cette classe de marquage, on retrouve entre autres le groupe d’appareils. Le groupe I comprend les composants pour mines grisouteuses. Il s’agit ici d’atmosphères constituées de poussières de charbon et de méthane. Le groupe II englobe toutes les autres zones – gaz comme poussières. Pour le degré de protection « Sécurité intrinsèque », « enveloppe antidéflagrante » et « remplissage pulvérulent »,on a une subdivision supplémentaire en groupes de gaz IIA à IIC (- groupe de gaz le plus dangereux) à cause des grandeurs caractéristiques diverses des différents liquides / gaz inflammables (ou encore énergie d’inflammation).

marque CENELEC Gaz typique Énergie d'inflammation/µJ
I méthane 280
IIA propane > 180
IIB éthylène 60 … 180
IIC hydrogène < 60
ia

Mode de protection :
Technique utilisée pour supprimer les risques d’explosions provoquées par un appareil électrique. Par exemple: séparation (o,q,m), exclusion (p), construction mécanique spéciale (d,e), limitation d’énergie (ia, ib), autres méthodes (s).

EEX

La protection antidéflagrante est certifiée conformément à la norme CENELEC EN 50...
Marquage de conformité : Le composant correspond aux normes EN en vigueur. “Ex” Le composant comprend des mesures, qui en comparaison avec les normes européennes, garantissent au moins une sécurité équivalente.
p. ex. : Le composant correspond aux normes en vigueur conformément aux normes IEC internationales.

G

Domaine d'utilisation :
Les équipements qui sont certifiés selon la directive 94/9/CE (ATEX 95 – anciennement : ATEX 100a) comportent des indications supplémentaires sur le type d’atmosphère. apparaît d’abord le groupe d’appareils, puis la catégorie d’appareils et enfin l’indication relative à l’atmosphère: (G)az et (D)ust / Poussières

II
1

Catégorie d’appareils :
Les zones où une atmosphère explosive dangereuse peut survenir sont classées d’après la probabilité d’apparition de cette atmosphère Ex. En fonction de ce classement, les composants correspondants à une catégorie précise d’appareils (- en rapport avec l’atmosphère) doivent être utilisés.

Symbole de certification
(Désignation spéciale pour la protection contre l’explosion, signe de protection Ex.)




Zones définies par la réglementation ATEX

Atmosphère explosive présente Gaz & Vapeurs Poussières
En permanence ou pendant de longues périodes, en fonctionnement normal Zone 0

Marquage : CE Ex II 1 G
Zone 20

Marquage : CE Ex II 1 D
Occasionnellement, en fonctionnement normal Zone 1

Marquage : CE Ex II 2 G
Zone 21

Marquage : CE Ex II 2 D
Accidentellement, en cas de dysfonctionnement ou pendant de courtes durées Zone 2

Marquage : CE Ex II 3 G
Zone 22

Marquage : CE Ex II 3 D

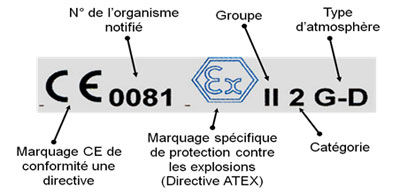

Exemple de marquage

Exemple de marquage ATEX
