Classification Ex - Protection Ex européenne - Protection contre l'explosion
Classes de températures - Principe de base protection - Cas particulier - Protection IP

Protection contre l'explosion

La protection contre l'explosion est régie par des principes qui établissent différents niveaux de sécurité correspondant à 3 mesures qui doivent être appliquées dans l'ordre qui suit :

  1. Eliminer si possible les atmosphères explosives,
  2. Eliminer toute source d'inflammation d'une atmosphère explosive,
  3. Limiter au maximum les conséquences d'une explosion au cas où elle se produirait.

On distingue deux niveaux de protection :

Protection primaire contre l'explosion
Ce sont les mesures qui permettent d'éviter ou de limiter la formation d'une atmosphère explosive.
ex: ventilation forcée des locaux, suppression du contact des matières dangereuses avec l'atmosphère,…

Protection secondaire contre l'explosion
Ce sont toutes les mesures qui permettent d'éviter l'établissement d'une source d'inflammation au sein d'une atmosphère explosible.


Définition d'après
la directive 1999/92/EC
(ATEX 137)
Valeurs
approximatives
(non normalisées)
Zone Un appareil de la
catégorie suivante
doit être utilisé
(cf. directive 1999/92/CE -
ATEX 137)
e
Zone dans laquelle une atmosphère explosive telle qu'un mélange d'air et de gaz, de vapeurs ou de fumées inflammables apparaît en permanence, sur une longue période, ou fréquemment. > 1000 h/a 0 1 G
Zone dans laquelle une atmosphère explosive telle qu'un mélange d'air et de gaz, de vapeurs ou de fumées inflammables peut se former occasionnellement lors d'un fonctionnement normal. 10 ... 1000 h/a 1 2 (1G également possible) G
Zone dans laquelle une atmosphère explosive telle qu'un mélange d'air et de gaz, de vapeurs ou de fumées inflammables n'apparaît pas – ou alors seulement très brièvement – lors d'un fonctionnement normal. <10 h/a 2 3 (1G, 2G également possible) G
Zone dans laquelle une atmosphère explosive sous forme d'un nuage constitué de poussières inflammables contenues dans l'air est présente en permanence, sur une longue durée ou fréquemment. > 1000 h/a 20 1 D
Zone dans laquelle une atmosphère explosive sous forme d'un nuage constitué de poussières inflammables contenues dans l'air peut se former occasionnellement lors d'un fonctionnement normal. 10 ... 1000 h/a 21 2 (1D également possible) D
Zone dans laquelle une atmosphère explosive sous forme d'un nuage de poussières inflammables contenues dans l'air n'apparaît pas – ou alors seulement très brièvement – lors d'un fonctionnement normal. <10 h/a 22 3 (1D, 2D également possible) D

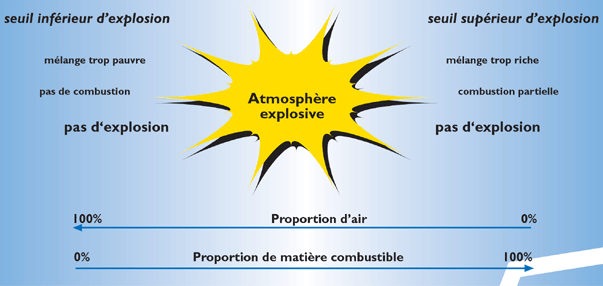

atmosphère explosive

Les explosions dépendent de nombreux paramètres.
Il n'est pas envisageable de définir les seuils pour des mélanges composés de plusieurs gaz combustibles. Ces seuils sont définis uniquement pour des mélanges air / gaz pur (ou vapeur).

Exemples :

  • Hydrogéne : 4.0 to 77.0 % dans l'air
  • Propane : 1.7 to 10.6 % dans l'air
  • Ammoniac : 15.4 to 33.6 % dans l'air
  • Méthane : 4.4 to 16.5 % dans l'air
