Motorola
Numérique


DM3600 / DM3601 GPS
Spécifications - Accessoires

Ce produit n'est plus disponible.

Radio mobile à affichage alphanumérique

L'émetteur-récepteur radio mobile DM 3600 comprend 160 canaux et une interface intuitive contrôlée à l'aide de menus. Il permet une migration facile, fonctionne en analogique comme en numérique et est disponible en version UHF et VHF.
Cette radio mobile fait partie de la gamme MOTOTRBO qui combine une capacité et une efficacité spectrale améliorées, des communications de données intégrées et des communications vocales optimisées dans une solution complète.

Le DM 3601 possède un module GPS intégré.

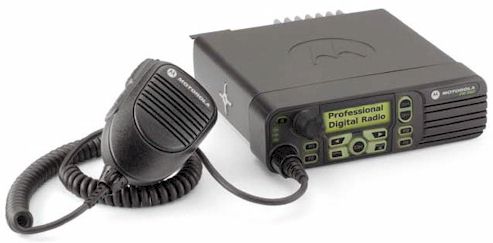

radio numérique motorola DM3600 / DM3601 GPS

Large éventail de canaux
La radio fonctionne sur 160 canaux.

Options audio versatiles
Prend en charge les fonctionnalités audio USB et IMPRESTM.

Interface flexible contrôlée par menus
Affiche des icônes conviviales ou deux lignes de texte, et permet une navigation intuitive.

Affichage lumineux
L'écran LED numérique fournit des informations claires sur les fonctions d'appel, de lecture et de surveillance.

Conception compacte et ergonomique
La molette de réglage du volume, les touches de navigation dans les canaux et le microphone favorisent le confort de l'utilisateur.

Touches programmables
Elles permettent d'accéder à vos fonctions favorites, telles que l'appel à touche unique.

Haut-parleur robuste
Le puissant haut-parleur à projection avant permet une transmission en numérique ou en analogique.

Fonctions principales

  • Connecteur d’accessoires prenant en charge la technologie USB et des fonctionnalités audio avancées.
  • Afficheurs à LED multicolores indiquant clairement l’état d’appel, de balayage et de surveillance.
  • Bouton de réglage du volume.
  • Boutons de réglage de canaux (1000 canaux).
  • Haut-parleur frontal puissant.
  • Boutons de navigation, permettant d’accéder à une interface de menus intuitive.
  • Interface de menus, à icônes ou sur deux lignes de texte pour une meilleure lecture des messages texte.
  • Quatre boutons programmables pour un accès rapide aux fonctions favorites. De nouvelles fonctions, telles que la touche d’appel instantanée et les messages texte, sont encore plus faciles d’utilisation grâce aux boutons programmables.
  • Microphone compact et ergonomique.

Fonctions supplémentaires

  • Gestion d’appels avancée
         Codage/décodage : urgence, moniteur à distance, ID de messagerie vocale instantanée, contrôle radio, appel général, désactivation radio
  • Fonctionne en analogique et en numérique;
    facilite la migration progressive d’un réseau analogique vers le numérique.
  • Envoi de messages texte rapides grâce aux boutons programmables.
  • Le DM 3601 peut transmettre des coordonnées GPS.
  • Tête de contrôle déportée
  • Options de cryptage
  • Fonction VOX
  • Support multi-site (IP Site Connect)

Spécifications

Spécifications Générales

  • Nombre de canaux : 1000
  • Sortie RF :
         Faible puissance UHF1 et VHF : 1-25 W
         Forte puissance UHF2 (450-512 MHz) : 1-40 W
         Forte puissance UHF2 (512-527 MHz) : 1-25 W
         Forte puissance UHF1 : 25-40 W
         Forte puissance VHF : 25-45 W
  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Dimensions (HxLxP) : 51 x 175 x 206 mm
  • Poids : 1,8 Kg
  • Appel de courant :
         Veille : 0,81 A max
         Rx @ Audio nominal : 2 A max
         Émission :
    • 1-25 W : 11,0 A max
    • 1-40 W : 14,5 A max (11,0 A max < 25 W)
    • 25-40 W : 14,5 A max
    • 25-45 W : 14,5 A max

Récepteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DM 3600) / ± 0,5 ppm (DM 3601)
  • Sensibilité analogique :
         0,30 μV (12 dB SINAD)
         0,22 μV (typique) (12 dB SINAD)
         0,4 μV (20 dB SINAD)
  • Sensibilité numérique : 5 % BER: 0,3 μV
  • Intermodulation : 70 dB
  • Sélectivité du canal adjacent :
         60 dB @ 12,5 kHz
         70 dB @ 20 / 25 kHz
  • Réjection des parasites : 70 dB
  • Audio nominal :
         3 W (interne)
         7,5 W (externe - 8 ohms)
         13 W (externe - 4 ohms)
  • Distorsion audio @ Audio nominal : 3 % (typique)
  • Ronflement et bruits :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Rayonnement parasite par conduction : -57 dBm

Émetteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DM 3600) / ± 0,5 ppm (DM 3601)
  • Puissance de sortie :
         Faible puissance UHF1 et VHF : 1-25 W
         Forte puissance UHF2 (450-512 MHz) : 1-40 W
         Forte puissance UHF2 (512-527 MHz) : 1-25 W
         Forte puissance UHF1 : 25-40 W
         Forte puissance VHF : 25-45 W
  • Limite de modulation :
         ± 2,5 kHz @ 12,5 kHz
         ± 4,0 kHz @ 20 kHz
         ± 5,0 kHz @ 25 kHz
  • Ronflement et bruits FM :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Émission par conduction / rayonnement :
         -36 dBm < 1 GHz
         -30 dBm > 1 GHz
  • Puissance du canal adjacent :
         -60 dB @ 12,5 kHz
         -70 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Distorsion audio : 3 %
  • Type de vocodeur numérique : AMBE+2
  • Protocole numérique : ETSI-TS 102 361-1; 2 et 3

GPS (DM3601 uniquement)
Les spécifications d’exactitude sont pour le repérage à longue distance (95 % de valeur, supérieur à 5 satellites visibles à une intensité nominale -130 dBm du signal)

  • TTFF (Time To First Fix) démarrage à froid : < 2 min.
  • TTFF (Time To First Fix) démarrage à chaud : < 10 sec.
  • Précision horizontale : < 10 m

Spécifications environnementales

  • Température de fonctionnement : -30° C / +60° C
  • Température de stockage : -40° C / +85° C
  • Choc thermique : MIL-STD
  • Humidité : MIL-STD
  • Pénétration d’eau et de poussière : IP54, MIL-STD

PACK Standard DM3600 et DM3601

Mobile à affichage alphanumérique, livré avec :

  • Mobile à affichage numérique
  • Berceau
  • Cordon d’alimentation
  • Microphone compact
  • Manuel utilisateur
Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!!
Accessoires Audio
  RMN5053A Microphone haute résistance IMPRES™ (MOTOTRBO™)
Ce microphone à haute résistance répond aux exigences des utilisateurs qui recherchent une durabilité et une qualité audio plus avancées.
  RMN5054 Microphone de pare-soleil IMPRES
Antennes
  HAE4010A Antenne 406-420 MHz, montage sur orifice
Cette antenne UHF, 403-430 MHz, gain de 3,5 dB s’installe sur un toit.
  RAD4217 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF – 162-174 MHz ¼ d’onde s’installe sur un orifice.
  RAD4214 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF - 136-144 MHz ¼ d’onde s’installe sur un orifice.
  RAD4218 Antenne GPS/VHF, gain de 3 dB, montage avec orifice
Cette antenne GPS/VHF, avec un gain de 3 db, 146-172 MHz, ¼ d’onde s’installe sur un orifice.
  RAD4215 Antenne GPS/VHF, montage avec orifice
Cette antenne GPS/VHF - 146-150,8 MHz ¼ d’onde s’installe sur un orifice.
  RAE4004ARB Kit d'antenne 440-470 MHz, noir, montage sur orifice
Cette antenne UHF, 440-470 MHz offre un gain de 5 dB et s’installe sur un toit.
  RAD4216 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF – 150,8- 162 MHz ¼ d’onde s’installe sur un orifice.
  RAE4004ARB Kit d'antenne 440-470 MHz, noir, montage sur orifice
Cette antenne UHF, 440-470 MHz offre un gain de 5 dB et s’installe sur un toit.
