DM3400 / DM3401 GPS
Spécifications - Accessoires

Numérique

Ce produit n'est plus disponible.

Radio mobile à affichage numérique

Les radios mobiles bidirectionnelles DM 3400 offrent 32 canaux et un affichage numérique à diodes électroluminescentes particulièrement lumineux. Elles autorisent une migration aisée avec une capacité opérationnelle numérique et analogique. Disponibles en version UHF, UHF-2 et VHF. Ces modèles font partie de la gamme MOTOTRBO et offrent une capacité d’utilisation accrue et une grande efficacité du spectre, intégrant des communications données et voix avancées dans une solution complète.

Le DM 3401 possède un module GPS intégré.

radio numérique motorola DM3400 / DM3401 GPS

Options audio polyvalentes
Supporte une connexion USB et les avantages audio IMPRESTM.

Affichage lumineux
Les diodes électroluminescentes affichent clairement les informations relatives aux appels, au balayage et aux fonctions de contrôle.

Conception ergonomique et compacte
Le bouton du volume, les touches de navigation des canaux et le microphone offrent un confort d’utilisation optimal.

Boutons programmables
Permettent d’accéder aux fonctions les plus fréquemment utilisées, telle que la numérotation rapide.

Haut-parleur durable
Un haut-parleur doté d’une excellente puissance de projection reproduit avec clarté les communications numériques ou analogiques.

Fonctions principales

  • Connecteur d’accessoires prenant en charge la technologie USB et des fonctionnalités audio avancées.
  • Afficheurs à LED multicolores indiquant clairement l’état d’appel, de balayage et de surveillance.
  • Bouton de réglage du volume.
  • Boutons de réglage de canaux.
  • Haut-parleur frontal puissant.
  • 32 canaux; numéro de canal facile à distinguer sur l’afficheur numérique à deux chiffres.
  • Deux boutons programmables pour un accès facilité aux fonctions favorites.
    De nouvelles fonctions, telles que la touche d’appel instantanée, sont encore plus faciles d’utilisation grâce aux boutons programmables.
  • Microphone compact et ergonomique.

Fonctions supplémentaires

  • Gestion d’appels avancée
         Codage : urgence, ID de messagerie vocale instantanée
         Décodage : contrôle radio, moniteur à distance, désactivation radio, appel général
  • Fonctionne en analogique et en numérique;
    facilite la migration progressive d’un réseau analogique vers le numérique.
  • Envoi de messages texte rapides grâce aux boutons programmables.
  • Le DM 3401 peut transmettre des coordonnées GPS.
  • Tête de contrôle déportée
  • Options de cryptage
  • Fonction VOX
  • Support multi-site (IP Site Connect)

Spécifications

Spécifications Générales

  • Nombre de canaux : 32
  • Sortie RF :
         Faible puissance UHF1 et VHF : 1-25 W
         Forte puissance UHF2 (450-512 MHz) : 1-40 W
         Forte puissance UHF2 (512-527 MHz) : 1-25 W
         Forte puissance UHF1 : 25-40 W
         Forte puissance VHF : 25-45 W
  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Dimensions (HxLxP) : 51 x 175 x 206 mm
  • Poids : 1,8 Kg
  • Appel de courant :
         Veille : 0,81 A max
         Rx @ Audio nominal : 2 A max
         Émission :
    • 1-25 W : 11,0 A max
    • 1-40 W : 14,5 A max (11,0 A max < 25 W)
    • 25-40 W : 14,5 A max
    • 25-45 W : 14,5 A max

Récepteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DM 3400) / ± 0,5 ppm (DM 3401)
  • Sensibilité analogique :
         0,30 μV (12 dB SINAD)
         0,22 μV (typique) (12 dB SINAD)
         0,4 μV (20 dB SINAD)
  • Sensibilité numérique : 5 % BER: 0,3 μV
  • Intermodulation : 70 dB
  • Sélectivité du canal adjacent :
         60 dB @ 12,5 kHz
         70 dB @ 20 / 25 kHz
  • Réjection des parasites : 70 dB
  • Audio nominal :
         3 W (interne)
         7,5 W (externe - 8 ohms)
         13 W (externe - 4 ohms)
  • Distorsion audio @ Audio nominal : 3 % (typique)
  • Ronflement et bruits :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Rayonnement parasite par conduction : -57 dBm

Émetteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DM 3400) / ± 0,5 ppm (DM 3401)
  • Puissance de sortie :
         Faible puissance UHF1 et VHF : 1-25 W
         Forte puissance UHF2 (450-512 MHz) : 1-40 W
         Forte puissance UHF2 (512-527 MHz) : 1-25 W
         Forte puissance UHF1 : 25-40 W
         Forte puissance VHF : 25-45 W
  • Limite de modulation :
         ± 2,5 kHz @ 12,5 kHz
         ± 4,0 kHz @ 20 kHz
         ± 5,0 kHz @ 25 kHz
  • Ronflement et bruits FM :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Émission par conduction / rayonnement :
         -36 dBm < 1 GHz
         -30 dBm > 1 GHz
  • Puissance du canal adjacent :
         -60 dB @ 12,5 kHz
         -70 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Distorsion audio : 3 %
  • Type de vocodeur numérique : AMBE+2
  • Protocole numérique : ETSI-TS 102 361-1; 2 et 3

GPS (DM3401 uniquement)
Les spécifications d’exactitude sont pour le repérage à longue distance (95 % de valeur, supérieur à 5 satellites visibles à une intensité nominale -130 dBm du signal)

  • TTFF (Time To First Fix) démarrage à froid : < 2 min.
  • TTFF (Time To First Fix) démarrage à chaud : < 10 sec.
  • Précision horizontale : < 10 m

Spécifications environnementales

  • Température de fonctionnement : -30° C / +60° C
  • Température de stockage : -40° C / +85° C
  • Choc thermique : MIL-STD
  • Humidité : MIL-STD
  • Pénétration d’eau et de poussière : IP54, MIL-STD

PACK Standard DM3400 et DM3401

Mobile à affichage numérique, livré avec :

  • Mobile à affichage numérique
  • Berceau
  • Cordon d’alimentation
  • Microphone compact
  • Manuel utilisateur
Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!!
Accessoires Audio
  RMN5053A Microphone haute résistance IMPRES™ (MOTOTRBO™)
Ce microphone à haute résistance répond aux exigences des utilisateurs qui recherchent une durabilité et une qualité audio plus avancées.
  RMN5054 Microphone de pare-soleil IMPRES
Antennes
  HAE4010A Antenne 406-420 MHz, montage sur orifice
Cette antenne UHF, 403-430 MHz, gain de 3,5 dB s’installe sur un toit.
  RAD4217 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF – 162-174 MHz ¼ d’onde s’installe sur un orifice.
  RAD4214 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF - 136-144 MHz ¼ d’onde s’installe sur un orifice.
  RAD4218 Antenne GPS/VHF, gain de 3 dB, montage avec orifice
Cette antenne GPS/VHF, avec un gain de 3 db, 146-172 MHz, ¼ d’onde s’installe sur un orifice.
  RAD4215 Antenne GPS/VHF, montage avec orifice
Cette antenne GPS/VHF - 146-150,8 MHz ¼ d’onde s’installe sur un orifice.
  RAE4004ARB Kit d'antenne 440-470 MHz, noir, montage sur orifice
Cette antenne UHF, 440-470 MHz offre un gain de 5 dB et s’installe sur un toit.
  RAD4216 Antenne GPS/VHF (MOTOTRBO™), montage avec orifice
Cette antenne GPS/VHF – 150,8- 162 MHz ¼ d’onde s’installe sur un orifice.
Microphone sans fil

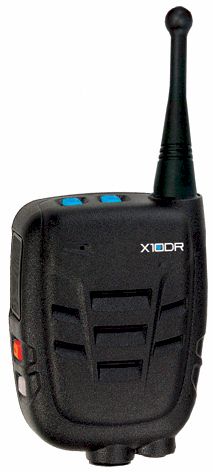

  X10DR
X10DR : Microphone sans fil sécurisé longue portée
X10DR : Microphone sans fil sécurisé longue portée

Libérez votre radio mobile !

Enfin, vous pouvez couper le cordon de la radio mobile du véhicule et rester en communication jusqu'à des centaines de mètres du véhicule.
