Helix Antenna - Survey Antenna
Aviation Antenna - Beacon Antenna
Choke Ring Antenna - OEM Antenna

Antennes Harxon
Topographie / Survey

Harxon

Prix sur demande.

HX-GS288A - HX-BS383A - HX-BS487A - HX-GS488A
HX-GS282A - HX-GS481A - HX-BS682A
GPS500 - GPS800 - GPS1000
HX-CSX601A - HX-CSX607A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x H
HX-GS288A
Fiche PDF
GPS L1, GLONASS L1
Gain : 40 dB
4.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
HX-BS383A
Fiche PDF
GPS L1, GLONASS L1, BDS B1
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
HX-BS487A
Fiche PDF
GPS L1/L2, BDS B1/B2
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
HX-BS488A
Fiche PDF
GPS L1/L2, GLONASS L1/L2
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
Harxon Survey Antenna HX-GS288A

Ces antennes peuvent être utilisées dans les levés topographiques, la topographie maritime, la topographie des canaux, la topographie sismique, la topographie dans le génie civil (ponts), l'exploitation des conteneurs et les applications agricoles. La même antenne peut être utilisée pour les applications GPS uniquement ou pour les doubles/triples constellations GPS/GLONASS/BDS.

L'élément d'antenne a un gain élevé et une largeur de faisceau étendue pour assurer une réception performante du signal du satellite à de faibles angles d'élévation. Le centre de phase de cette antenne reste constant lorsque l'azimut et l'angle d'élévation des satellites changent. La réception du signal n'est pas affectée par la rotation de l'antenne ou l'élévation du satellite, de sorte que le placement et l'installation de l'antenne peuvent être effectués avec facilité.

  • La carte de rejet multi-voies à l'intérieur peut éliminer l'influence multi-voies sur l'erreur de mesure.
  • Conception multi-alimentation pour assurer la superposition du centre de phase et du centre géométrique, et minimisation l'erreur de mesure.
  • Facteur de bruit très bas.
  • Applications GIS et RTK.
  • Petite taille et légère (374 g).
  • Montage 5/8 x 11".

HX-GS288A - HX-BS383A - HX-BS487A - HX-GS488A
HX-GS282A - HX-GS481A - HX-BS682A
GPS500 - GPS800 - GPS1000
HX-CSX601A - HX-CSX607A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x H
HX-GS282A
Fiche PDF
GPS L1, GLONASS L1
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 190 x 67,4 mm
HX-GS481A
Fiche PDF
GPS L1/L2, GLONASS L1/L2
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 190 x 67,4 mm
HX-BS682A
Fiche PDF
GPS L1/L2, GLONASS L1/L2, BDS B1/B2
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 190 x 67,4 mm
Harxon Survey Antenna HX-GS282A

Ces antennes peuvent être utilisées dans les levés topographiques, la topographie maritime, la topographie des canaux, la topographie sismique, la topographie dans le génie civil (ponts), l'exploitation des conteneurs et les applications agricoles. La même antenne peut être utilisée pour les applications GPS uniquement ou pour les doubles/triples constellations GPS/GLONASS/BDS.

L'élément d'antenne a un gain élevé et une largeur de faisceau étendue pour assurer une réception performante du signal du satellite à de faibles angles d'élévation. Le centre de phase de cette antenne reste constant lorsque l'azimut et l'angle d'élévation des satellites changent. La réception du signal n'est pas affectée par la rotation de l'antenne ou l'élévation du satellite, de sorte que le placement et l'installation de l'antenne peuvent être effectués avec facilité.

  • La carte de rejet multi-voies à l'intérieur peut éliminer l'influence multi-voies sur l'erreur de mesure.
  • Conception multi-alimentation pour assurer la superposition du centre de phase et du centre géométrique, et minimisation l'erreur de mesure.
  • Facteur de bruit très bas.
  • La conception étanche à l'eau et à la poussière garantit un joint d'étanchéité absolu des pièces de noyau, capable de fonctionner à l'extérieur pendant longtemps.
  • Un circuit anti courts-circuits à l'intérieur peut protéger le LNA d'être endommagé par une surtension.

HX-GS288A - HX-BS383A - HX-BS487A - HX-GS488A
HX-GS282A - HX-GS481A - HX-BS682A
GPS500 - GPS800 - GPS1000
HX-CSX601A - HX-CSX607A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x H
GPS500 GPS L1/L2, GLONASS L1/L2, BDS B1/B2/B3 5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
GPS800
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, L-Band 5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm
GPS1000
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3
GALILEO E1/E2/E5a/E5b, L-Band
5.5 dBi ≤ 45 mA TNC-K 152 x 62,2 mm

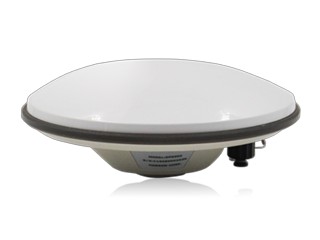

Harxon Survey Antenna HX-GP800

Ces antennes peuvent être utilisées dans les levés topographiques, la topographie maritime, la topographie des canaux, la topographie sismique, la topographie dans le génie civil (ponts), l'exploitation des conteneurs et les applications agricoles. Ces antennes sont spécialement conçues pour un positionnement précis à double fréquence. Elles ont des performances constantes sur toute la bande passante de l'antenne.
L'élément d'antenne a un gain élevé et une largeur de faisceau étendue pour assurer une réception performante du signal du satellite à de faibles angles d'élévation. Le centre de phase de cette antenne reste constant lorsque l'azimut et l'angle d'élévation des satellites changent. La réception du signal n'est pas affectée par la rotation de l'antenne ou l'élévation du satellite, de sorte que le placement et l'installation de l'antenne peuvent être effectués avec facilité.

  • La carte de rejet multi-voies à l'intérieur peut éliminer l'influence multi-voies sur l'erreur de mesure.
  • Conception multi-alimentation pour assurer la superposition du centre de phase et du centre géométrique, et minimisation l'erreur de mesure.
  • Facteur de bruit très bas.
  • La conception étanche à l'eau et à la poussière garantit un joint d'étanchéité absolu des pièces de noyau, capable de fonctionner à l'extérieur pendant longtemps.
  • Un circuit anti courts-circuits à l'intérieur peut protéger le LNA d'être endommagé par une surtension.

HX-GS288A - HX-BS383A - HX-BS487A - HX-GS488A
HX-GS282A - HX-GS481A - HX-BS682A
GPS500 - GPS800 - GPS1000
HX-CSX601A - HX-CSX607A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x H
HX-CSX601A
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3,
Galileo E1/E2/E5a/E5b et SBAS
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 173 x 62,6 mm
HX-CSX607A
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3,
Galileo E1/E2/E5a/E5b et L-Band
Gain : 40 dB
5.5 dBi ≤ 45 mA TNC-K 173 x 62,6 mm

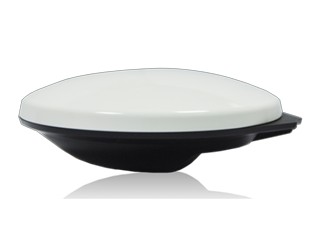

Harxon Survey Antenna HX-CSX601A

Ces antennes ont des performances constantes (gain, rapport axial) sur toute la bande passante de l'antenne.
L'élément d'antenne a un gain élevé et une largeur de faisceau étendue pour assurer une réception performante du signal du satellite à de faibles angles d'élévation. Le centre de phase de cette antenne reste constant lorsque l'azimut et l'angle d'élévation des satellites changent. La réception du signal n'est pas affectée par la rotation de l'antenne ou l'élévation du satellite, de sorte que le placement et l'installation de l'antenne peuvent être effectués avec facilité.
L'antenne HX-CSX607A est utilisée de préférence dans les levés topographiques, la topographie maritime, la topographie des canaux, la topographie sismique, la topographie dans le génie civil (ponts), l'exploitation des conteneurs...
L'antenne HX-CSX601A est utilisée idéale pour les applications dans l'agriculture de précision, le guidage et le suivi de véhicule autonome et pour les autres applications pour lesquelles la précision est un facteur important.

  • La carte de rejet multi-voies à l'intérieur peut éliminer l'influence multi-voies sur l'erreur de mesure.
  • Conception multi-alimentation pour assurer la superposition du centre de phase et du centre géométrique, et minimisation l'erreur de mesure.
  • Facteur de bruit très bas.
  • La conception étanche à l'eau et à la poussière garantit un joint d'étanchéité absolu des pièces de noyau, capable de fonctionner à l'extérieur pendant longtemps.
  • Un circuit anti courts-circuits à l'intérieur peut protéger le LNA d'être endommagé par une surtension.
