Choke Ring

Antennes avec réflecteur d'étranglement
pour minimiser le rayonnement latéral.

Harxon

Prix sur demande.

HX-GG486A - HX-CG7601A - HX-CGX606A
HX-CGX601A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x H
HX-GG486A
Fiche PDF
GPS L1/L2, GLONASS L1/L2 ≥ 7 dBi ≤ 60 mA TNC-K 322 x 261 mm
HX-CG7601A
Fiche PDF
GPS L1/L2, GLONASS L1/L2, BDS B1/B2/B3 ≥ 7 dBi ≤ 60 mA TNC-K 322 x 261 mm
HX-CGX606A
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3
GALILEO E1/E2/E5a/E5b/E6, L-Band
≥ 7 dBi ≤ 60 mA TNC-K 322 x 261 mm

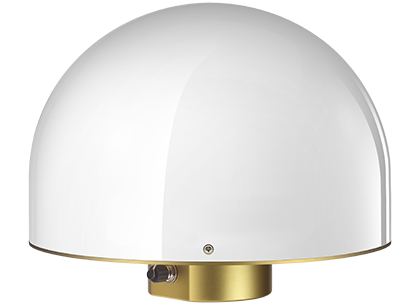

Harxon Choke Ring Antenna HX-GG486A

Les antennes Choke Ring ont un radôme intégré, qui contient la technologie d'antenne avancée Harxon. Il est devenu le produit privilégié pour les stations CORS et les applications de stations de base géodésiques.

Harxon a adopté une conception unique de technologie d'antenne à large bande offrant un suivi supérieur par satellite à de faibles angles d'élévation, une réduction de l'erreur multi-voies et une stabilité au centre de phase sub-millimétrique.
Le nouvel amplificateur à faible bruit (LNA) est utilisé pour fournir une mesure exceptionnelle d'un faible bruit pour une qualité de mesure supérieure avec un excellent rejet hors bande. La nouvelle technologie LNA a également un gain élevé qui assure le fonctionnement avec un long câble (100 mètres et plus).

  • Idéal pour les stations de référence fixes et les réseaux d'infrastructure GNSS.
  • Un design unique étanche à l'eau assure l'étanchéité intégrale de la partie du noyau et les opérations à l'extérieur.
  • Répétabilité du centre de phase sub-millimétrique, le gain d'antenne a été optimisé pour permettre l'utilisation avec la plupart des récepteurs géodésiques du marché.
  • Le LNA a un gain élevé pour permettre une utilisation avec un long câble (100 mètres et plus).

HX-GG486A - HX-CG7601A - HX-CGX606A
HX-CGX601A


Référence Fréquence Gain de crête Consommation Connecteur Dimensions
Diam x L x H
HX-CGX601A
Fiche PDF
GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3
GALILEO E1/E2/E5a/E5b/E6
≥ 7 dBi ≤ 60 mA TNC-K 379 x 312 mm

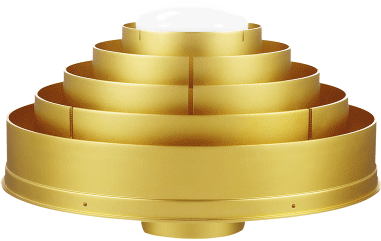

Harxon Choke Ring Antenna HX-CGX601A

Les antennes Choke Ring ont un radôme intégré, qui contient la technologie d'antenne avancée Harxon.

Harxon a adopté une conception unique de technologie d'antenne à large bande offrant un suivi supérieur par satellite à de faibles angles d'élévation, une réduction de l'erreur multi-voies et une stabilité au centre de phase sub-millimétrique.
L'antenne Harxon HX-CGX601A a adopté une conception unique de structure 3D. Cette conception de structure 3D est devenue la norme de l'industrie pour des performances de suivi de haute précision et de suivi à faibles angles d'élévation. Les antennes à anneau (Choke Ring) sont connues pour leur rejet de multi-voies supérieur par rapport à d'autres types d'antennes géodésiques. L'antenne HX-CGX601A maintient des niveaux supérieurs de performance de rejet multi-voies, tout en établissant un nouveau niveau dans les performances de suivi à faibles angles d'élévation par rapport à la conception traditionnelle du choke ring design 2D. Il est devenu le produit privilégié pour les stations de référence, la station de base géodésique, les systèmes de surveillance, les études sismiques et les études atmosphériques.

  • Le design de la structure 3D offre un excellent rejet des signaux multi-voies et d'excellente performance de suivi à faibles angles d'élévation.
  • Un design unique étanche à l'eau assure l'étanchéité intégrale de la partie du noyau et les opérations à l'extérieur.
  • Répétabilité du centre de phase sub-millimétrique.
  • Le LNA a un gain élevé pour permettre une utilisation avec un long câble (100 mètres et plus).
