Radio NX-320E3
Spécifications - Accessoires



Ce produit n'est plus disponible.

Produit actuel : NX-3320E2 UHF



Radio portative numérique FM UHF - Certification ETSI



Points Forts :

  • NXDN Digital Air Interface
  • AMBE+2 Vocoder for Natural Sounding Digital Voice
  • Operates in NXDN Digital Conventional and FM Analogue modes, even on the same channel. Autosenses Received Mode (Digital or FM Analogue)
  • MPT-1327 (Future availability)
  • Digital Conventional and Digital Trunking Modes
  • Multi-Site Digital Trunking, up to 60000 GIDs and 60000 UIDs per Network
  • Multi-Site IP Network Compatible
  • True 6.25 kHz channel spacing operation
  • Includes Radio-To-Radio Mode (no repeater needed)
  • IP54/55 and MIL-STD 810C/D/E/F/G Certification

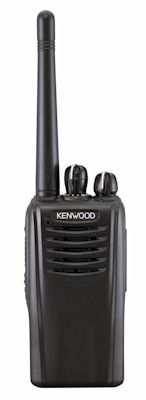

radio kenwood NX-320E3 UHF

Caractéristiques NEXEDGE

  • Auto-Roaming/Registration (Multi-Site Trunking Mode) : Oui
  • Broadcast Call (Trunking Mode) : Oui
  • Call queuing with priority : Oui
  • Fail soft mode : Oui
  • FleetSync/FleetSync II Including PTT ID Digital ANI (Analogue Mode) :In Conventional FM Mode
    FleetSync is Kenwood's proprietory messaging system. It uses MSK (minimum shift keying) signalling and supports text messaging and transceiver IDs. It also allows serial communications from computers or other external devices.
  • FM Analogue Conventional Included : Oui
  • GIDs Per Network (Multi-Site Trunking Mode) : 60000
  • GPS Location with Voice : Oui
    The radio can send GPS location data digitally at the same time as transmitting normal two-way speech audio.
  • Group Call (Trunking Mode) : Oui
  • Group Registration (Trunking Mode) : Oui
  • Individual Private Call (Trunking Mode) : Oui
  • Late Entry (Trunking Mode) : Oui
  • Message Trunked Mode : Oui
  • Multi-Site IP Network Compatible : Oui
  • NXDN Conventional Included : Oui
  • NXDN Digital 12.5/6.25kHz Channel Spacing : Oui
    NXDN is a digital air interface protocol using 4-Level FSK modulation. It is an FDMA (Frequency Division Multiple Access) system. "NXDN®" is a trademark of Kenwood Corporation.
  • Over-the-air Alias : Oui
  • Over-the-air Programming : Oui, Allows NEXEDGE radios to be re-programmed remotely
  • Priority Monitor IDs : Oui, 4 IDs
  • Radio Access Numbers (RAN) : Oui, 64 (Including "None") in Digital Conventional Mode
    Digital Signalling system similar in concept to analogue CTCSS/DQT
  • Remote Group Add (Trunking Mode) : Oui
  • Remote Stun/Kill : Oui
  • Selcall - Individual and Group (Digital Mode) : Oui
  • Short & Long Data Messages : Oui
  • Site Roaming (Digital Conventional Mode) : Oui
  • Special Alert Tone Patterns : Oui
  • Status Messaging : Oui
  • Telephone Interconnect Function : Oui, requires KTI-4 Interconnect and a Telco unit
  • Transmission Trunked Mode : Oui
  • UIDs Per Network (Multi-Site Trunking Mode) : 60000
  • Wide Area All Group Call (Multi-Site Trunking Mode) : Oui

FleetSync Signalling Features

  • Emergency Status : Oui
  • GPS Ack Request : Oui
  • Group Calling : Oui
  • Power On/Off Status Messages : Oui
  • PTT ID & Emergency GPS Reporting : Oui
  • PTT ID Digital ANI : Oui
  • Selective Calling : Oui
  • Send/Display GPS : Oui
  • Short Text Messages : Oui
  • Status Message Block GPS Reporting : Oui
  • Status Messaging : Oui

MDC1200 Signalling Features

  • Emergency Encode/Decode : Oui
  • PTT ID Encode/Decode : Oui
  • Radio check Decode : Oui
  • Stun/Revive Decode : Oui

Caractéristiques générales PMR

Signalement 5 tonalités - OUI
This function opens the squelch only when the radio receives the correct 5-Tone format. Tranceivers that do not transmit the correct tones will not be heard.

Mode économie d'énergie - OUI
Cette fonction diminue la quantité de puissance utilisée quand aucun signal n'est reçu et qu'aucune manipulation n'est en cours. Si un signal est reçu ou qu'une manipulation est en cours, l'économiseur d'énergie est désactivé.

Indicateur de niveau de la batterie - OUI
L'indicateur d'état de batterie affiche la puissance restante lorsqu'un bloc-piles optionnel est utilisé.

Blocage de l'émission sur le canal occupé - OUI
Lorsqu'elle est activée la fonction "Blocage de l'émission sur le canal occupé" (BCL) vous empêche d'interférer avec d'autres groupes qui pourraient utiliser le même canal que celui que vous avez sélectionné.

Alerte d'appel - OUI
Calling Alert gives a "Ring Tones" facility.

Design compact - OUI
Compact Design for best trade-off between size and operability.

Compresseur-extenseur audio intégré - OUI
Cette fonction permet une meilleure clarté et une faible distorsion.

Identification ANI numérique intégrée - OUI
Built-in Digital ANI for instant radio call identification.

Signalisation DTMF - OUI
Lorsque vous recevez un appel avec un code de signalisation DTMF identique au vôtre, l'indicateur de signalisation clignote et une tonalité se fait entendre. Le silencieux s'ouvre et vous pouvez entendre l'appel.

Balayage double mode - OUI
L'émetteur-récepteur passe automatiquement en un des deux canaux prioritaires quand un signal est reçu sur un de ces canaux, même si un signal est en cours de réception sur un canal normal.

Utilisation simple - OUI
Designed for Ease of Operating Use.

Appel d'urgence - OUI
Cette fonction peut être utilisée pour un signalement d'urgence pour envoyer un signal d'aide à une personne prédéterminée ou un groupe de personnes.

Touche d'urgence - OUI
La touche d'urgence du panneau avant, quand elle est activée, avertit un répartiteur de personnels en détresse. L'alerte de silence et la fonctionalités "suspend power off" va discrètement envoyé un message d'urgence même si le mobile est éteint.

Fonctions de sécurité -
Fonction Homme à terre en standard.
Et une option logicielle permet d'obtenir un mode "Sécurité de l'équipe" qui alerte soit d'un période (prédéfinie) sans mouvement ou d'une période (prédéfinie également) avec des mouvements excessifs.

Mémoire flash - OUI
La mémoire flash permet d'effectuer des mises à jour, de procéder à des réglages avancés et d'apporter des modifications à l'architecture du système sans qu'il soit nécessaire d'ouvrir l'appareil.

FleetSync/FleetSync II - OUI
Le système FleetSync® de transmission du signal numérique, signé de Kenwood, comporte une ANI numérique PTT ID permettant une identification immédiate de l'appel radio et une fonction d'appel d'urgence garantissant une plus grande sécurité individuelle. Parmi les autres fonctions du module FleetSync®, citons les messages d'état, les appels sélectifs et les messages textuels de dispatching (brefs/longs).

VOX (commande vocale) intégré - OUI
VOX intégré avec 10 niveaux d'ajustement de sensibilité.
La fonction VOX (Voice Operated Transmit) permet des communications mains-libres.

Fonction Travailleur isolé - OUI
Cette fonction ingénieuse offre plus de sécurité aux personnes travaillant dans des endroits reculés ou dans des environnements dangereux. Lorsque l'utilisateur n'a pas appuyé sur une touche quelconque pendant un laps de temps déterminé (paramétrable), une alarme se déclenche. Si l'utilisateur n'y réagit pas, l'émetteur-récepteur envoie un appel de secours à une personne/un groupe désigné(e) au préalable.

Alerte batterie faible - OUI
Gives a Low Battery Warning to assist the operator.

MDC-1200 - OUI
The MDC-1200 low-speed data system uses AFSK (audio frequency shift keying) at 1200 baud data rate. Mark/space tones are at an audio frequency of 1200 Hz and 1800 Hz. MDC signalling allows the operator/system owner to control various functions of the radio system, alerts, signalling etc. on a pre-programmed basis. MDC-1200 ia a non-EU system.

Fonction "Man-Down" - OUI, déclenchement sur un angle ou un temps prédéfinis.
"Man-Down" signifie que si la radio (et par conséquence l'opérateur) est en position horizontale depuis une certaine période prédéfinie, un signal d'alerte est envoyé.

Fonction de balayage multiple - OUI
The radio can scan for wanted signal in several different modes, looking for different signal parameters.

Touches de fonctions programmables - 3
La radio est équipée de 3 touches de fonction programmables (y compris la touche d'appel d'urgence orange), sous lesquelles il est possible de programmer n'importe quelle fonction radio afin de configurer parfaitement l'appareil en fonction de vos besoins spécifiques.

Programmable TX/RX Indication - OUI
Switchable ON or OFF.

Fonction PTT ID - OUI
For instant call identification and emergency status for personnel safety.

Signalisation QT (CTCSS) / DQT (numérique) - OUI
Quiet Talk (QT) / Digital Quiet Talk (DQT).
Lorsqu'un canal est configuré avec une tonalité QT ou un code DQT, le silencieux ne s'ouvre que si un appel contenant un code ou une tonalité correspondante est reçu. De même, les signaux que vous transmettez ne seront entendus que par les groupes dont les signaux QT/DQT correspondent à votre émetteur-récepteur.

Appel sélectif - OUI
The Selcall function enables calls to be made to/from specific stations only.

Single-Tone Encode, 2-Tone Encode/Decode - OUI
Requires FCC K-version firmware. May affect other functions.

Talk Around - OUI
La fonction "Talk Around" vous permet de communiquer directement avec d'autres émetteurs-récepteurs sans passer par un relais.

Fonction de balayage d'ordres "Talk Back" - OUI
"Talk Back" automatically allows response to a received call on the correct channel, when in scan mode.

Temporisation d'arrêt (anti-bavard) - OUI
La fonction du temporisateur d'arrêt est d'éviter qu'un appelant n'utilise un canal pendant une période de temps prolongée.

Transmission de données en mode transparent - OUI
Le mode données transparent de Kenwood travaille en synergie avec FleetSync® et permet une transparence totale des caractères pour l'échange des données avec un émetteur-récepteur connecté à un PC ou à un périphérique.

Brouillage de la voix - OUI
La radio est équipée d'un circuit brouilleur intégré qui garantit très commodément la confidentialité des communications. Le signal sonore est rendu indéchiffrable pour les tiers qui recevraient votre signal, alors que tous les membres de votre groupe vous entendent et vous comprennent distinctement.

Fonction Voting - OUI
Looks for and locks on to the best available repeater signal automatically - used on multi-site systems for maximum possible reliability under fluctuating signal conditions.

Programmation et réglages par PC Windows - OUI

Standards applicables

  • R&TTE: EN300 086, 300 113, 300 219, 301 489, 301 166 : Oui
  • R&TTE: EN301 166 : Voice & Data for 6.25 kHz Digital
  • EU Safety: EN60065, 60950-1, 60215 : Oui
  • For use in the EU : Oui
  • IP54 : Oui
  • IP55 : Oui
  • Measurement - EIA Standards : Oui
  • Measurement - EN Standards : Oui
  • Conforme à la norme MIL-STD 810 C/D/E/F/G : Oui

Spécifications techniques

Gamme de fréquences 400-470 MHz
Nombre de canaux 64
Nombre de zones 4
Séquence de fréquences par canal 70 MHz
Espacement des canaux - Analogique Large : 25 kHz
Moyen : 20 kHz
Etroit : 12.5 kHz
Espacement des canaux - Numérique Large : 12,5 kHz
Etroit : 6,25 kHz
Impédance de l'antenne 50 Ohm
Autonomie de la batterie 5-5-90 with KNB-57L : 11,5 heures environ
with KNB-56N ou KNB-55L : 8,5 heures environ
Stabilité de fréquence ± 1 ppm (-30 °C to + 60 °C)
Températures de fonctionnement -30 °C to + 60 °C
Tension batterie 7,5 V DC ± 20%
Dimensions (LxHxP) Avec KNB-57L : 56 x 110,5 x 40,1 mm
Avec KNB-56N : 56 x 110,5 x 43,8 mm
Avec KNB-55L : 56 x 110,5 x 38,1 mm
- Projections non comprises -
Poids (net) Avec KNB-57L : 325 g
Avec KNB-56N : 400 g
Avec KNB-55L : 300 g

Caractéristiques du tuner

Adjacent Channel Selectivity
(Analogique)
76 dB at 25 kHz
74 dB at 20 kHz
68 dB at 12.5 kHz
Audio Output 500 mW with less than 3% distortion, 8 Ohm impedance
Intermodulation (Analogique) 65 dB
Sensitivity (Analogue) - EIA 12 dB SINAD 0.28 µV at 25 kHz
0.28 µV at 20 kHz
0.32 µV at 12.5 kHz
Sensitivity (Analogue) - EN 20 dB SINAD -3 dBµV at 25 kHz
-3 dBµV at 20 kHz
-1 dBµV at 12.5 kHz
Sensitivity (Digital) 3% BER : 0.32 µV at 12.5 kHz | 0.25 µV at 6.25 kHz
1% BER : -1 dB µV at 12.5 kHz | -4 dB µV at 6.25 kHz
Spurious Response Rejection 75 dB

Caractéristiques du transmetteur

RF Power Output (High/Low) 5 W / 1 W
FM Noise (EIA) - Analogique 45 dB at 25 kHz
45 dB at 20 kHz
40 dB at 12.5 kHz
Microphone Impedance 1800 Ohm
Modulation Distortion Less than 3%
Modulation Limiting (Analogue) ± 5.0 kHz at 25 kHz
± 4.0 kHz at 20 kHz
± 2.5 kHz at 12.5 kHz
Spurious Emission (EN) -36 dBm ≤ 1 GHz
-30 dBm > 1 GHz
Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!!
Câbles et antennes
  KRA-23 Antenne discrète hélicoïdale UHF
  KRA-27 Antenne fouet UHF
Batteries et Chargeurs
  KSC-25 Chargeur rapide
  KSC-30 Chargeur
  KBP-5 Boîtier piles type alcaline (6 x AA)
  KNB-55L Batterie Li-Ion (1480 mAh)
  KNB-56N Batterie Ni-MH (1400 mAh)
  KNB-57L Batterie Li-Ion (2000 mAh)
Casques, oreillettes et microphones
  KHS-21 Micro-casque
  KMC-21 Slim-Line Speaker Microphone
  KMC-45 Micro HP déporté
  KMC-48GPS Micro HP avec unité GPS
Sacoches de transport
  AQUAPAC Housse étanche AQUAPAC
