Motorola
Numérique


DP3600 / DP3601 GPS
Spécifications - Accessoires

Ce produit n'est plus disponible.

Radio portable bidirectionnelle numérique
Avec afficheur

Combinant fonctionnalité radio bidirectionnelle et technologie numérique, l'émetteur-récepteur radio numérique portatif DP 3600 avec affichage fournit une communication fiable. Il permet une migration facile, fonctionne en analogique comme en numérique et est disponible dans les versions UHF et VHF, avec 160 canaux dans les deux cas.
Cette radio fait partie de la gamme MOTOTRBO. Elle offre une capacité et une efficacité spectrale améliorées, des communications de données intégrées et des fonctionnalités vocales supérieures.

Le DP 3601 possède un module GPS intégré.

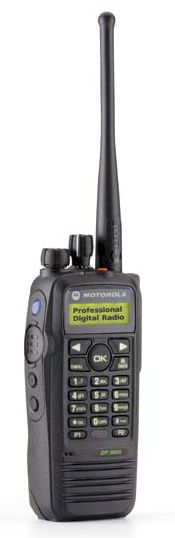

radio numérique motorola DP3600 / DP3601 GPS

Conception robuste
Hermétique au vent et à la poussière, étanche à une profondeur max. d'un mètre pendant 30 minutes.

Signalisation d'urgence
Envoie un signal d'aide à une personne ou à un groupe de personnes prédéfinis.

Fonction talkaround
Permet de passer par un régulateur ou de parler d'une unité à une autre.

Liste de contacts
Peut contenir jusqu'à 256 contacts.

Affichage flexible
L'interface contrôlée par menus utilise des icônes ou du texte, facilitant la lecture des messages et la navigation dans les menus.

Capteurs lumineux
Le témoin LED tricolore fournit des informations sur les fonctions d'appel, de lecture ou de surveillance.

Touche d'urgence
Prévient le superviseur ou le régulateur en situation d'urgence.

Fonctions principales

  • Interface de menus flexible, à icônes ou sur deux lignes de texte pour une meilleure lecture des messages texte.
  • Afficheur à LED tricolore indiquant l’état d’appel, de balayage et de surveillance.
  • Bouton d’alerte permettant de prévenir le superviseur du réseau en cas d’urgence.
    Le DP 3601 permet d’envoyer la position au coordonnateur via GPS.
  • Nouveau connecteur répondant à la norme de sécurité IP57 contre les effets d’une immersion temporaire et prenant en charge les technologies RF, USB et audio avancée.
  • Boutons de navigation, permettant d’accéder à une interface de menus intuitive.
  • Le boîtier répond à la norme de sécurité IP57; peut être immergé sous un mètre d’eau jusqu’à 30 minutes.
  • Haut-parleur frontal puissant.
  • Trois boutons programmables latéraux et deux frontaux pour un accès rapide aux fonctions préférées. De nouvelles fonctions, telles que la touche d’appel instantanée et les messages texte sont accessibles à l’aide de boutons programmables.
  • Large pédale d’alternat à texture rugueuse.
    Ce bouton offre un bon toucher et reste facile d’accès, même avec des gants.
  • 1000 canaux.

Fonctions supplémentaires

  • Gestion d’appels avancée
         Codage/décodage: urgence, moniteur à distance, identification à l’alternat, contrôle radio, désactivation radio, appel général
  • Fonctionne en analogique et en numérique;
    facilite la migration progressive d’un réseau analogique vers le numérique.
  • Envoi de messages texte (type SMS).
  • Le DP 3601 peut transmettre des coordonnées GPS.
  • Options de cryptage
  • Fonction VOX
  • Support multi-site (IP Site Connect)

Spécifications

Spécifications Générales

  • Nombre de canaux : 1000
  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Dimensions (HxLxP) :
         avec batterie NiMH 1300 mAH : 131,5 x 63,5 x 37,2 mm
         avec batterie Li-lon Std 1500 mAH : 131,5 x 63,5 x 35,2 mm
         avec batterie Li-lon HiCap 2200 mAH : 131,5 x 63,5 x 39,2 mm
         avec batterie Li-lon FM 1400 mAH 131,5 x 63,5 x 37,2 mm
  • Poids :
         avec batteries NiMH : 430 g
         avec batterie Li-Ion FM : 370 g
         avec batterie Li-Ion HiCap : 375 g
         avec batterie Li-Ion Std : 360 g
  • Alimentation : 7,2 V nominal
  • Durée de vie moyenne pour un cycle d’utilisation de 5/5/90 avec circuit d’économie d’énergie à réglage de porteuse silencieuse et émetteur à haute puissance :
         Batterie IMPRES Li-Ion Std : Analogique: 9 h / Numérique: 13 h
         Batterie IMPRES Li-Ion HiCap : Analogique: 13,5 h / Numérique: 19 h
         Batterie IMPRES FM Li-lon : Analogique: 8,5 h / Numérique: 12 h
         Batterie NiMH : Analogique: 8 h / Numérique: 11 h

Récepteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DP 3600) / ± 0,5 ppm (DP 3601)
  • Sensibilité analogique :
         0,35 μV (12 dB SINAD)
         0,22 μV (typique) (12 dB SINAD)
         0,4 μV (20 dB SINAD)
  • Sensibilité numérique : 5 % BER: 0,3 μV
  • Intermodulation : 65 dB
  • Sélectivité du canal adjacent :
         60 dB @ 12,5 kHz
         70 dB @ 20 / 25 kHz
  • Réjection des parasites : 70 dB
  • Audio nominal : 500 mW
  • Distorsion audio @ Audio nominal : 3 % (typique)
  • Ronflement et bruits :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Rayonnement parasite par conduction : -57 dBm

Émetteur

  • Fréquences :
         136-174 MHz (VHF)
         403-470 MHz (UHF1)
         450-527 MHZ (UHF2)
  • Espacement des canaux : 12,5 kHz / 20 kHz1 / 25 kHz
  • Stabilité de fréquence (-30° C, +60° C, +25° C) : ± 1,5 ppm (DP 3600) / ± 0,5 ppm (DP 3601)
  • Puissance de sortie :
         UHF1 et UHF2 1 W et 4 W
         VHF 1 W et 5 W
  • Limite de modulation :
         ± 2,5 kHz @ 12,5 kHz
         ± 4,0 kHz @ 20 kHz
         ± 5,0 kHz @ 25 kHz
  • Ronflement et bruits FM :
         -40 dB @ 12,5 kHz
         -45 dB @ 20 / 25 kHz
  • Émission par conduction / rayonnement :
         -36 dBm < 1 GHz
         -30 dBm > 1 GHz
  • Puissance du canal adjacent :
         -60 dB @ 12,5 kHz
         -70 dB @ 20 / 25 kHz
  • Réponse audio : +1, -3 dB
  • Distorsion audio : 3 %
  • Type de vocodeur numérique : AMBE+2
  • Protocole numérique : ETSI-TS 102 361-1; 2 et 3

GPS (DP3601 uniquement)
Les spécifications d’exactitude sont pour le repérage à longue distance (95 % de valeur, supérieur à 5 satellites visibles à une intensité nominale -130 dBm du signal)

  • TTFF (Time To First Fix) démarrage à froid : < 2 min.
  • TTFF (Time To First Fix) démarrage à chaud : < 10 sec.
  • Précision horizontale : < 10 m

Spécifications environnementales

  • Température de fonctionnement : -30° C / +60° C
    Avec une batterie Li-Ion, les spécifications de température de fonctionnement sont -10° C / +60° C.
    Avec une batterie NiMH, les spécifications de température de fonctionnement -20° C / +60° C.
  • Température de stockage : -40° C / +85° C
  • Choc thermique : MIL-STD
  • Humidité : MIL-STD
  • Infiltration d’eau : EN60529 - IP57
  • Pack de test : MIL-STD 810D et E

PACK Standard

Portatif avec afficheur, livré avec :

  • Portatif avec afficheur
  • Antenne standard livrée avec le DP 3600;
    Antenne GPS unipolaire livrée avec le DP 3601
  • Batterie NiMH 1300 mAh
  • Chargeur 1 alvéole IMPRES™
  • Clip ceinture 2,5”
  • Manuel utilisateur
Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!!
Accessoires Audio
  PMLN5101 IMPRES™ Transducteur temporal (MOTOTRBO™)
Ce casque léger permet une réception audio sans couvrir l’oreille.
  PMLN5112 Kit de surveillance IMPRES™ beige
Doté d’un tube translucide, ce kit de surveillance à 3 fils permet une communication exceptionnellement discrète.
  RLN5881 Kit de surveillance IMPRES™, beige
Ce kit de surveillance à 2 fils permet à l’utilisateur d’émettre et de recevoir discrètement.
  RLN5882 Kit de surveillance IMPRES™ noir
Doté d’un tube translucide, ce kit de surveillance à 2 fils permet à l’utilisateur d’émettre et de recevoir discrètement.
  RLN4941A Écouteur pour réception seulement avec tube translucide
Cet écouteur est utilisé avec des jacks non filetés 3,5 mm prévus sur les microphones haut-parleurs déportés de Motorola.
  RLN5883 Kit de surveillance IMPRES™ beige
Doté d’un tube translucide, ce kit de surveillance à 2 fils permet à l’utilisateur d’émettre et de recevoir discrètement.
  RLN5878 Écouteur pour réception seulement, noir
Ce kit de surveillance à un fil est une solution simple et économique pour les utilisateurs qui ont besoin de communiquer discrètement.
  RLN5886 Kit pour environnement à faible bruit (APX™ et MOTOTRBO™)
Tube acoustique noir translucide. Comprend 1 oreillette en caoutchouc.
  RLN5879 Écouteur pour réception seulement, beige
Ce kit de surveillance à un fil est une solution simple et économique pour les utilisateurs qui ont besoin de communiquer discrètement.
  RLN5880 Kit de surveillance IMPRES™ noir
Ce kit de surveillance à 2 fils permet à l’utilisateur d’émettre et de recevoir discrètement.
  WADN4190 Écouteur flexible à réception seulement
  RMN5058 Casque léger
Accessoires de transport
  NTN5243A Sangle de transport réglable
Cette courroie de transport réglable en nylon noir se fixe avec des anneaux en forme de D.
  RLN4295A Bandoulière à épaulette avec clip
Munie d’un clip, cette bandoulière à épaulette est en cuir noir.
  RLN4570A Harnais de poitrine Break-a-Way
Ce harnais de poitrine maintient et protège la radio et ne peut se détacher que sous l’effet d’une pression d’environ 10 livres.
  RLN4815A RadioPAk™ universel
Le RadioPAk™ permet de garder à portée de main les radios et téléphones.
Antennes
  PMAD4088 Antenne VHF à large bande
Antenne large bande 136-174 MHz.
Batteries
  PMNN4066 Batterie IMPRES™ Li-ion 1 500 mAh (MOTOTRBO™)
Modèle de batterie extra-plate submersible (étanchéité IP57) proposée en option.
  PMNN4077 Batterie IMPRES™ Li-ion 2 200 mAh (MOTOTRBO™)
Cette batterie submersible (étanchéité IP57) constitue une solution de grande capacité.
  PMNN4069 Batterie IMPRES™ Li-ion 1 400 mAh (MOTOTRBO™)
La PMNN4069A est une batterie extra-plate submersible (étanchéité IP57) et intrinsèquement fiable.
Chargeurs et reconditionneurs
  WPLN4079BR Système de maintenance à six compartiments pour batteries
Ce système de maintenance à six compartiments (BMS PLUS) est fourni avec une prise américaine 110 volts. Il est conçu pour prolonger la durée de vie des batteries.
  WPPN4002BR Chargeur conditionneur Motorola (MCC) 110V
Ce chargeur conditionneur CA 110V Motorola (MCC) offre un seul compartiment.
  WPLN4212 Chargeur multi-unités IMPRES™ (MOTOTRBO™)
Ce chargeur à 6 alvéoles optimise la durée du cycle de vie de la batterie grâce aux algorithmes de charge avancés.
  WPPN4006AR Chargeur conditionneur Motorola (MCC) 220V
Ce chargeur conditionneur CA 220V Motorola (MCC) offre un seul compartiment.
  WPLN4219 Chargeur multiple IMPRES™ avec écran (MOTOTRBO™)
Ce chargeur à 6 alvéoles avec modules d’affichage fournit d’importantes informations d’analyse en temps réel sur les batteries IMPRES.
  NNTN7677 Unité d'interface de chargeur IMPRES Fleet Management
Se connecte à un chargeur multi-unités IMPRES et transfère les données clés IMPRES vers IMPRES Fleet Management.
  WPLN4232 Chargeur simple IMPRES™ (MOTOTRBO™)
Ce chargeur à unité simple reconditionne automatiquement les batteries IMPRES, en fonction de leur utilisation réelle, pour les maintenir dans leur état optimal.
