Icom IC-A6FRII et IC-A24FRII
Portatif VHF Aviation
AGREE UTILISATION EMBARQUEE

Icom
Prix nous consulter Portatif Aviation Icom IC-A6FRII Référence : IC-A6FRII

Portatif Aviation Icom IC-A24FRII
avec navigation VOR
Référence : IC-A24FRII

La nouvelle référence des pilotes !

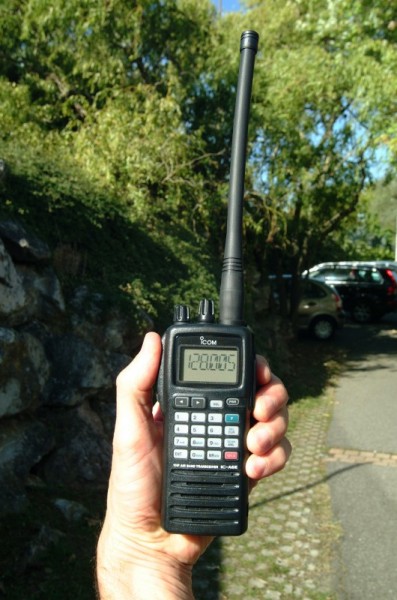

  • Icom Portatif Aviation IC-A6FRII

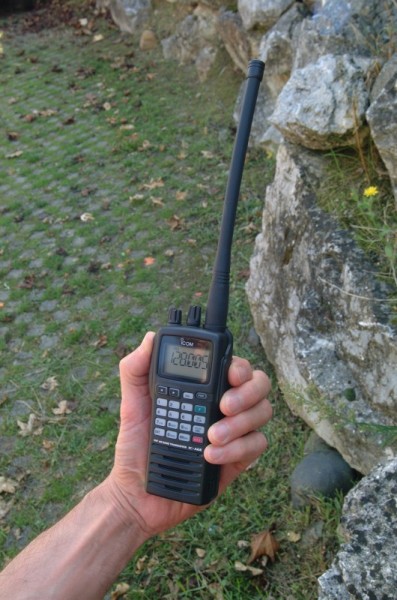

  • Icom Portatif Aviation IC-A6FRII

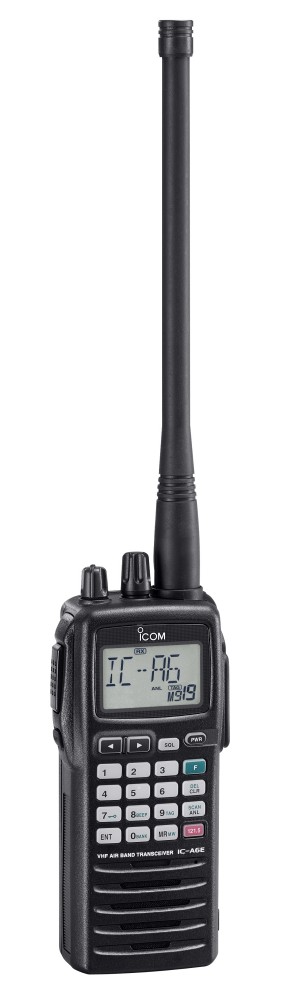

  • Icom Portatif Aviation IC-A6FRII
  • Icom Portatif Aviation IC-A24FRII
Suivant Précédent

Ces émetteurs-récepteurs sont les seuls portables agréés par l'administration pour être utilisés comme radio principale d’un aéronef de type ULM, CNRA, CNRAC ou CNSK (niveau de vol inférieur au FL150 et vitesse max 300 Km/h).
Ces équipements peuvent figurer sur la liste LSA des équipements de bord et sont délivrés avec JAA FORM ONE.

Un filtre réjecteur FM spécifique (FL-IFFM2) permet d'assurer l'immunité aux perturbations radio-électriques liées aux émetteurs radio diffusion.
Les autres versions (IC-A6, IC-A24, etc.) ne sont pas agréées pour une utilisation à bord en tant que station principale.

Description des portatifs aviation Icom IC-A6FRII et IC-A24FRII

Portatif aviation VHF 118-136MHz 5W PEP, afficheur LCD et clavier, 200 canaux, espacement de 8,33/25KHz, étanchéité IPX4. Répond à la norme MIL-STD810. Cet équipement est agréé E/R VHF par l'aviation civile et peut donc figurer sur la LSA d'un aéronef français. Fonction voir pour le modèle IC-A24FRII uniquement.

    Points forts du IC-A6FRII et du IC-A24FRII :
  • Agréé DGAC N° AGR 12 041 : utilisable en radio principale embarquée avec délivrance de JAA-FORM ONE
  • Conforme à la nouvelle réglementation : espacement des canaux 8,33 et 25 kHz
  • Fonction "Flip-flop"
  • Etanchéité IP-x4 (projections d'eau)
  • Fonction de navigation VOR - modèle IC-A24FRII uniquement
  • ANL : réduction auto. des parasites ambiants

Fonction de navigation VOR - modèle IC-A24FRII uniquement

Disponible uniquement sur l’IC-A24FRII, la fonction de navigation DVOR donne les radiales en provenance ou en direction d’une station VOR et le mode CDI indique l’écart de cap en provenance ou en direction d’une station VOR. Les radiales sont programmables et l’écart de cap est indiqué sur l'écran LCD.

Prise d’alimentation externe

Une prise jack permet une utilisation pendant la charge :
- Soit directement dans l'avion avec allume cigare référencé CP-20 (utiliser impérativement cet accessoire spécifique équipé d'un régulateur)
- Soit au sol avec le chargeur mural BC-167SD.

Le boîtier pile optionnel, BP-208N, est une solution idéale pour une utilisation ponctuelle ou en cas d'urgence.

Fonction "Flip-flop"

Le portatif mémorise automatiquement les 10 derniers canaux utilisés. Ces derniers pouvant être rappelés par simple pression des touches.

Etanchéité IP-x4 (projections d'eau)

Ces équipements sont conçus pour une utilisation par tous les temps notamment en cas d'intempérie.

Batterie intelligente avec indicateur de charge

La batterie intelligente de 2350 mAh (BP-288) fournie d’origine offre une autonomie d’environ 10 h*. Pour une maintenance simplifiée, l’écran permet de visualiser des informations très complètes : voltage, niveau de charge en %, état de la batterie, compteur de cycle de charge, etc.
*Tx 5%, Rx 5%, veille 90%, power save activé.

    Et plus encore ...
  • 200 canaux mémoire (20 canaux mémoire × 10 banques) avec identification alphanumérique à 6 caractères
  • Touche spécifique pour la fréquence de détresse (121,5 MHz)
  • Fonction "side tone" permettant de connecter sur la radio un casque aviation standard avec un adaptateur de casque optionnel, OPC-499
  • Batteries optionnelles Ni-Cd et Li-Ion
  • Scanning rapide (balayages des canaux)
  • ANL (limiteur automatique du bruit) pour réduire les parasites
  • Alerte batterie faible

Caractéristiques techniques des portatifs aviation Icom IC-A6FRII et IC-A24FRII

Général

Fréquences couvertes Tx: 118,000 - 136,975 MHz
Rx: 108,000 - 136,975 MHz
Mode AM (6K00A3E)
Espacement des canaux 8,33 kHz / 25 kHz
Canaux mémoire 200 canaux (20 canaux mémoire x 10 banques)
Alimentation électrique 7,4/7,2 V DC (Batterie), 11 V DC (Jack externe DC)
Consommation (à 7,2 V DC)
Tx
Rx max.audio/Veille

1,5 A typique
300 mA typique / 70 mA typique
Impédance antenne 50 ohm (BNC type)
Température d'utilisation -20°C à +55°C
Dimensions (LxHxP, projections non incluses) 54 x 129,3 x 35,5 mm
Poids (approx.) 430 g (avec antenne et BP-210N)
Protection contre la poussière et l'eau IPx4 - Projections d'eau.

IMPORTANT ! Les émetteurs-récepteurs IC-A6FRII et IC-A24FRII peuvent être utilisés comme radio principale d’un aéronef de type ULM, CNRA, CNRAC ou CNSK avec les limitations d’emploi suivantes : niveau de vol inférieur au FL150 et vitesse max 300 Km/h. L’IC-A24FRII et l’IC-A6FRII NE PEUVENT et NE DOIVENT PAS être utilisés comme RADIO PRINCIPALE d’un aéronef volant sous régime de CDN.



Emission

Puissance (à 7,2V) 3,6 W / 1 W typ. (PEP / CW)
Distorsion audio Inférieur à 10%
Taux de bruit et de ronflement supérieur à 35 dB
Emission non essentielle Plus de 46 dB
Rayonnement non essentiel Moins de -36 dBm
Stabilité fréquence ±5 ppm
Connecteur microphone 3-conducteurs 2,5 (d) mm / plus de 100kOhm

Réception

Fréquences intermédiaires 30,05 MHz / 450 kHz (1ière/2ième)
Sensibilité (typique)
avec filtre CCITT
VOR (AM 6 dB S/N)
COM (AM 12 dB SINAD)


Inférieur à -3 dBµV
Inférieur à -3 dBµV
Sensibilité du Squelch (seuil) AM inférieur à 0 dBµV
Sélectivité Plus de 7,5 kHz / -6dB
Moins de 25 kHz / -60dB
Niveau de ronflement et bruit Plus de 40 dB
Taux de réjection AM Plus de 70 dB
Puissance de sortie audio Plus de 500 mW typ.
sous 8 ohm, 30% de modulation
Connecteur HP externes 3 conducteurs 2,5 (d) mm / 150 Ohm

Portatif aviation IC-A6FRII et IC-A24FRII

IC-A6FRII livré avec :

  • Pack batterie BP-210N
  • Alimentation BC-167SD
  • Antenne FA-B02AR
  • Filtre FL-IFFM2
  • Câble allume cigare CP-20
  • Câble BNC - BNC 1 m
  • Clip ceinture MB-103
  • Dragonne


IC-A24FRII livré avec :

  • Pack batterie BP-210N
  • Alimentation BC-167SD
  • Antenne FA-B02AR
  • Filtre FL-IFFM2
  • Câble allume cigare CP-20
  • Câble BNC - BNC 1 m
  • Clip ceinture MB-103
  • Dragonne
  • Housse LC-159
  • Adaptateur casque OPC-499


Garantie : 2 ans.
