Relais Hytera RD965

Hytera
Ce produit n'est plus disponible. Relais Hytera RD965 Référence : RD965

Compact

intuitif

IP67

  • Hytera RD965
  • Hytera RD965
  • Hytera RD965
  • Hytera RD965
Suivant Précédent

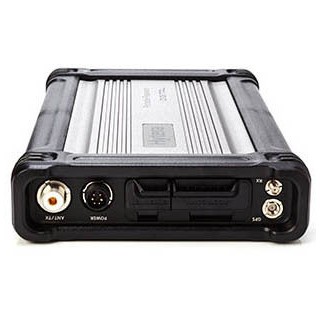

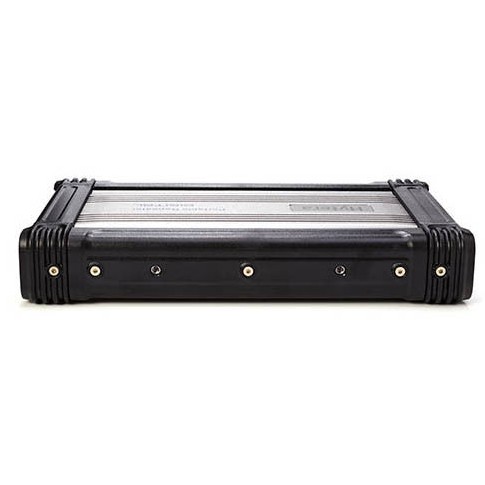

Le modèle Hytera RD965 est le premier relais numérique/analogique d’extérieur Hytera compatible avec la norme DMR.

Grâce à son design compact, Il s’adapte à de nombreux types d’utilisation : porté sur le dos, monté au mur ou installé en rack.

Description du Hytera RD965

  • Utilisation en extérieur et indice de protection IP67
  • Dimensions réduites et portabilité
  • Connexion numérique/analogique
  • Logiciel évolutif
  • Panneau de commande intuitif

GPS

Avec le module GPS, la salle de contrôle peut suivre en temps réel la localisation d’un réseau radio de petite taille si le relais est utilisé comme une unité mobile.

Batterie de secours portable (en option)

La batterie lithium-ion de 10 Ah offre un minimum de huit heures d’autonomie avec un coefficient d’utilisation de 50 %, ainsi qu’une grande puissance d’émission pour une alimentation de secours, afin de permettre une utilisation mobile et en extérieur. Compatible avec la norme SMBus 1.1, le relais RD965 permet d’accéder aux caractéristiques de la batterie, comme la capacité restante. Avec le système de charge intelligente, la batterie se recharge automatiquement afin de pouvoir être utilisée ultérieurement. La triple protection de la batterie garantit une sécurité et une fiabilité optimales du processus de charge.

Système de diagnostic et de contrôle de relais

Grâce à une application PC, il est possible de superviser, diagnostiquer et contrôler les relais, qu’ils soient distants (via une interface IP connectée à un réseau) ou locaux (par port USB). Le logiciel RDAC d’Hytera prend en charge la connexion au réseau depuis plusieurs points d’accès et permet à l’administrateur de superviser les radios enregistrées sur le réseau radio DMR.

Entrée et sortie vocale sur deux slots

Le relais prend en charge l’entrée et la sortie vocale sur deux slots en mode numérique afin de permettre aux utilisateurs d’enregistrer les conversations en continu.

Mise en réseau flexible

Grâce à la possibilité d’interconnecter des relais géographiquement éloignés, qu’ils fonctionnent sur la même fréquence ou non, pour former un réseau IP de communication sans fil indépendant, les radios mobiles peuvent utiliser les services voix et données, même en mode roaming. Les modèles RD965 et RD985 peuvent s’utiliser conjointement dans un réseau de relais. Grâce à la possibilité d’interconnecter des relais géographiquement éloignés, qu’ils fonctionnent sur la même fréquence ou non, pour former un réseau IP de communication sans fil indépendant, les radios mobiles peuvent utiliser les services voix et données, même en mode roaming. Les modèles RD965 et RD985 peuvent s’utiliser conjointement dans un réseau de relais.

Caractéristiques techniques du Hytera RD965

Informations générales
Plage de fréquences VHF : 136 MHz à 174 MHz
UHF : 400 MHz à 470 MHz
Modes de fonctionnement pris en charge DMR Tier II conforme ETSI TS 102 361-1/2/3
Analogique
Capacité de canaux 16
Capacité de zones 1
Espacement des canaux 12,5 / 20 / 25 kHz (analogique)
12,5 kHz (numérique)
Tension de fonctionnement 13.6 ± 15% VDC
Batterie de stockage : 14,8 V
Consommation électrique max. (en veille) ≤ 0.8 A
Consommation électrique max. (en émission) ≤ 2.5 A
Standard battery 8 heures environ
Stabilité de fréquence ± 0.5 ppm
Impédance d’antenne 50 Ω
Dimensions (H × W × D) 52 × 183 × 302 mm (relais avec boîtier de protection)
Poids 3,5 kg (sans batterie standard)
Données environnementales
Plage de températures de fonctionnement - 30 °C à + 60 °C
Plage de températures de stockage - 40 °C à + 85 °C
Protection ESD CEI 61000-4-2 (niveau 4), ± 8 kV (contact), ±15 kV (air)
Protection contre l’eau et les poussières IP67
Résistance aux chocs et aux vibrations MIL-STD-810 C/D/E/F/G
Humidité relative MIL-STD-810 C/D/E/F/G
GPS
Temps d’acquisition, démarrage à froid < 1 minute
Temps d’acquisition, démarrage à chaud < 10 minutes
Précision horizontale < 10 mètres
Émetteur
Puissance d’émission 1 à 10 W (réglable)
Modulation 11 K0F3E à 12,5 kHz
14 K0F3E à 20 kHz
16 K0F3E à 25 kHz
Modulation numérique 4FSK 12,5 kHz (données seules) : 7K6ΦFXD
12,5 kHz (données et voix) : 7K6ΦFXW
Interférence de signaux et harmoniques -36dBm (< 1GHz)
-30dBm (> 1GHz)
Limite de modulation ± 2,5 kHz à 12,5 kHz
± 4,0 kHz à 20 kHz
± 5,0 kHz à 25 kHz
Bourdonnement et bruit 40 dB à 12,5 kHz
43 dB à 20 kHz
45 dB à 25 kHz
Sélectivité canal adjacent 60 dB à 12,5 kHz
70 dB à 20/25 kHz
Sensibilité audio + 1 dB à - 3 dB
Distorsion audio nominale ≤3%
Type de vocodeur numérique AMBE+2™
Récepteur
Sensibilité (analogique) 0.3 μV (12 dB SINAD)
0.22 μV (typical) (12 dB SINAD)
0.4 μV (20 dB SINAD)
Sensibilité (numérique) 0,3 μV / TEB 5 %
Sélectivité canal adjacent
TIA-603
ETSI

65 dB à 12,5 kHz / 75 dB @ 20/25 kHz
60 dB à 12,5 kHz / 70 dB @ 20/25 kHz
Intermodulation
TIA-603
ETSI

75 dB à 12,5/20/25 kHz
70 dB à 12,5/20/25 kHz
Rejet des réponses parasites
TIA-603
ETSI

75 dB à 12,5/20/25 kHz
70 dB à 12,5/20/25 kHz
Bourdonnement et bruit 40 dB à 12,5 kHz
43 dB à 20 kHz
45 dB à 25 kHz
Distorsion audio nominale ≤3%
Sensibilité audio + 1 dB à - 3 dB
Émissions parasites par conduction < - 57 dBm

Toutes les informations techniques ont été déterminées en usine et dans le respect des normes correspondantes. Sous réserve de modifications dues au développement continu.



Livré avec

Hytera RD965

Livré avec :

  • Alimentation externe
    (84 W) PS7502


Accessoires

Pour connaitre la liste des accessoires disponibles et les tarifs, merci de nous contacter.

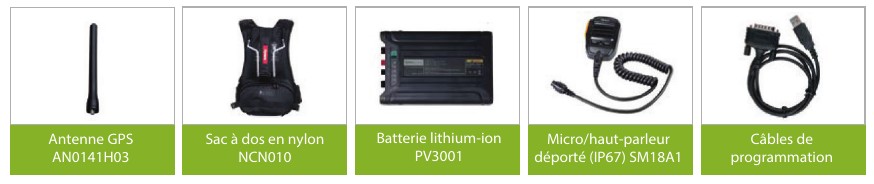

Accessoires en option :
