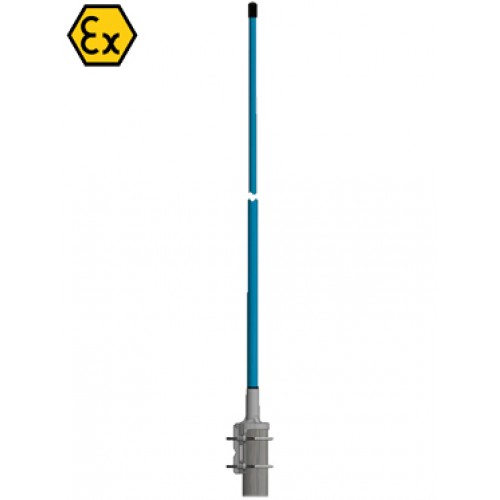

CXL 450-3LW-SS-Ex Antennes omnidirectionnelles

La CXL 450-3LW-SS-Ex est une antenne de station de base omnidirectionnelle à polarisation verticale de 3 dBd qui couvre la bande 380 - 470 MHz en quatre modèles avec un chevauchement allant jusqu'à 10 MHz.
L'antenne est spécifiée en tant qu'antenne ATEX pour une utilisation en zone 2 dans les zones potentiellement explosives.
Avant d'installer l'antenne, veuillez lire attentivement le manuel du produit ATEX.
L'antenne peut être utilisée dans les groupes de gaz IIA, IIB et IIC en zone 2.
Il suffit d'installer un kit de mise à la terre ATEX sur le support LW-SS-Ex, lorsque le point d'installation a un potentiel électrique différent de celui du système.
Les éléments rayonnants de l'antenne colinéaire, soigneusement conçus, sont fabriqués en tube de laiton et scellés dans un tube conique en fibre de verre de haute qualité avec une faible charge de vent.
Les boulons en U et les raccords qui les accompagnent sont en acier inoxydable.
Toutes les parties métalliques de l'antenne sont mises à la terre en courant continu. Par conséquent, l'antenne présente un court-circuit en courant continu sur le câble coaxial.

Électrique FR
Modèle	CXL 450-3LW-SS-Ex
Fréquence	30 MHz wide frequency segments within 380 - 470 MHz. See ordering designations
Type D'Antenne	Coaxial dipole, broad-banded
Spéc. spéc. d'info	Max. Puissance d'entrée RF due à max. EIRP en environnement ATEX *: Group IIA : 32.6 dBm (1.8 W) Group IIB : 30.3 dBm (1.0 W) Group IIC : 27.8 dBm (0.6 W)
Polarisation	Verticale
Type De Motif	Omnidirectionnel
Largeur de faisceau: 3 dB plan vertical	30 °
Largeur de faisceau: 3 dB plan, horizontal	Omnidirectionnel
Impédance	50 Ω
Gain	3 dBd (5.2 dBi)
ROS	< 1.5:1
Bande Passante	30 MHz
Protection Antistatique	Toutes les parties métalliques sont mises à la terre (le connecteur indique un court-circuit)
Code HCM	HCM000ND00, 040DE00

*See the ATEX Product Manual (safety and mounting instructions) and related EU DECLARATION OF CONFORMITY ATEX Directive 2014/34/EU.

Mécanique FR
Couple Du Connecteur	N(f) : 0.7 - 1.1 Nm
Matériaux	Radome : Polyurethane-coated glass fibre Mounting bracket : Stainless acid-proof steel (AiSi 316L) U-bolt and fittings : Stainless steel (AiSi 316L)
Couple D'Installation	3 Nm
Couleur	Bleu (RAL 5015)
Vent	0.029 sq. m
Charge Du Vent	33.6 N (160 km/h)
Dia. En Haut	17 mm
Dia. À L'Extrémité Inférieure	23 mm
La Taille	Environ 1400 mm
Poids	Environ 1.55 kg
Fixation	On 16 to 54 mm dia. mast tube
Marquage ATEX	II 3G Ex nA IIC T6

Environnement
Gamme De Température De Fonctionnement	-30 °C to +60 °C
Vitesse Du Vent De Survie	200 km/h
Protection Contre La Pénétration	IP66

Calculation of max. Antenna input power in different ATEX groups
ATEX GROUP	MAX. EIRP POWER	ANTENNA GAIN	MAX INPUT POWER
IIA	37.7 dBm (6.0 W)	3 dBd / 5.15 dBi	32.6 dBm (1.8 W)
IIB	35.4 dBm (3.5 W)	3 dBd / 5.15 dBi	30.3 dBm (1.0 W)
IIC	33.0 dBm (2.0 W)	3 dBd / 5.15 dBi	27.8 dBm (0.6 W)

Typical Radiation Pattern (E-Plane)

Typical Radiation Pattern (H-Plane)

Typical Gain and VSWR curves
