Harxon HX-CT3602A

Harxon
110,00 € HT HX-CT3602A Timing antenna Référence : HX-CT3602A

Antenne de synchronisation

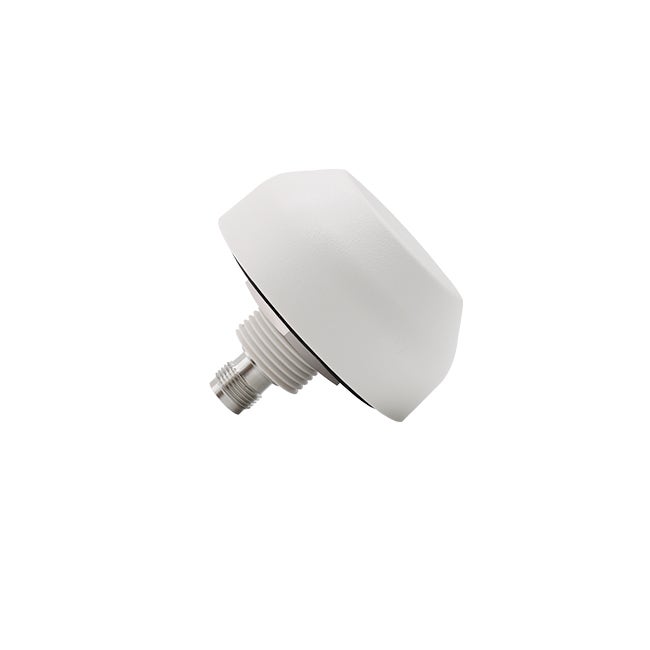

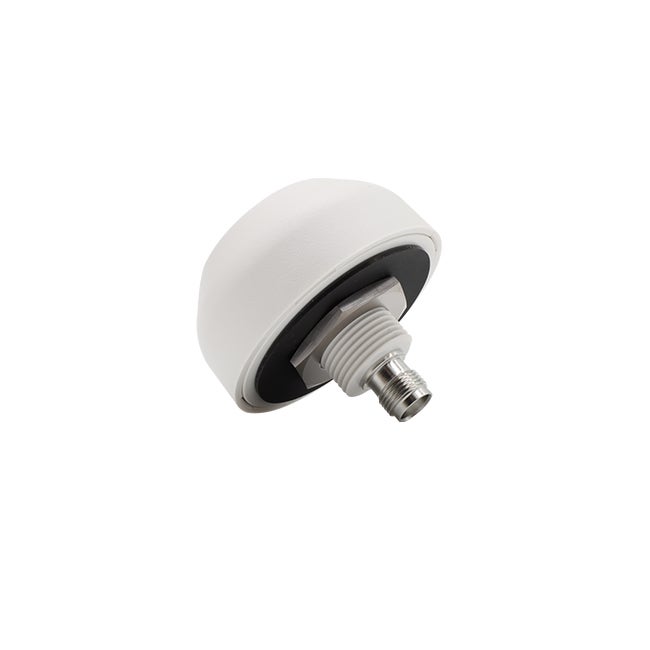

  • Antenne Harxon HX-CT3602A
  • Antenne Harxon HX-CT3602A
  • Antenne Harxon HX-CT3602A
  • Antenne Harxon HX-CT3602A
Suivant Précédent

Harxon Timing Antenna HX-CT3602A est une antenne à bande GNSS complète idéale pour toute application de synchronisation temporelle GNSS mondiale.

Sa conception de filtrage permet une couverture à large bande tout en obtenant un rejet supérieur hors bande et des performances à gain élevé de 28 dB. La conception conique de petite taille minimise la perchage et assure le ruissellement.

Description de l'antenne Harxon HX-CT3602A



Caractéristiques principales

Antenne de synchronisation haute performance

HX-CT3602A prend en charge les systèmes GPS, GLONASS et GALILEO. Il est spécialement conçu pour les applications de synchronisation, mobiles, de précision et militaires. Il peut produire un rejet de signal multivoie supérieur.



Suivi du signal fiable et cohérent

Cette antenne est dotée d'un élément de raccordement à large bande très circulaire avec un amplificateur à faible bruit haute performance. Cette configuration fournit un excellent rapport axial qui est constant sur toute la bande de fréquences.



Boîtier robuste pour les environnements difficiles

Le HX-CT3602A est lové dans un boîtier résistant aux intempéries de qualité industrielle à montage permanent et est disponible avec une grande variété de connecteurs. Cette antenne est également personnalisable en radome.

Caractéristiques techniques de l'antenne Harxon HX-CT3602A

PERFORMANCE

Signal reçu GPS L1
BDS B1/B1C
Glonass L1
Galileo E1
Qzss L1
VSWR ≤ 2.0
Polarisation RHCP
Gain de pointe > 3dBic
Impédance 50 ohms
Largeur du faisceau 60°
Rapport axial ≤ 3 dB max
Rejet hors bande > 60 dB (f0±100 MHz)

LNA

Gain de LNA 28 ±3dB
Chiffre de bruit ≤ 3.5dB max
Plage de tension d'alimentation 2.7 ~ 9V
Courant d'approvisionnement 9 ±3mA

MÉCANIQUE

Dimension φ60 * 54mm
Poids ≤ 85g
Radome / Enclosure PC
Connecteur TNC Femme
Mont Montage des vis

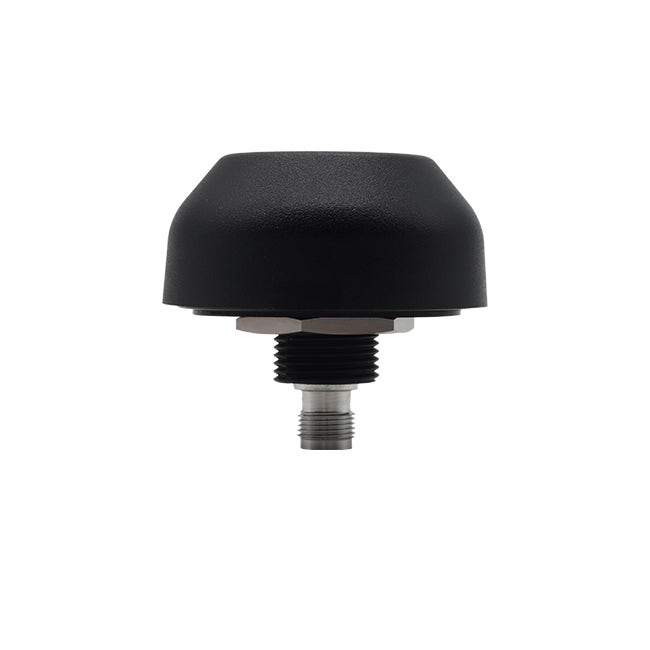

Couleur Blanc (Noir en option)

ENVIRONNEMENT

Température de fonctionnement -60°C ~ +85°C
Température de stockage -60°C ~ +85°C
Vibration mécanique Balayage sinus 1g (0-p), 10 ~ 55 ~ 10Hz chaque axe
Classement IP (housing) IP67

Livré avec

HX-CT3603A

Réf. , livré avec :



Documentation PDF
