Harxon HX-AUST002
Antenne pour véhicule connecté

Harxon
Prix nous consulter Antenne Harxon HX-AUST002 Référence : HX-AUST002

Antenne intelligente connectée pour véhicules

  • Antenne Harxon HX-AUST002 pour véhicule connecté
  • Antenne Harxon HX-AUST002 pour véhicule connecté
Suivant Précédent

Harxon HX-AUST002 est une solution d'antenne automobile multibande haute performance hautement intégrée qui fournit une connectivité rapide et fiable pour répondre aux demandes croissantes d'une expérience de communication sans faille pour les applications de systèmes de transport intelligents (ITS).

Cette solution d'antenne intégrée prend en charge les communications dédiées à courte portée (DSRC) et les communications de véhicule à véhicule (C-V2X).

Description de l'antenne Harxon HX-AUST002

L'antenne HX-AUST002 est équipée de plusieurs antennes 5G pour entrée/sortie multiples des données afin d'atteindre une vitesse de téléchargement Internet rapide dans les réseaux 5G. L'antenne HX-AUST002 intègre également une antenne GNSS haut de gamme avec un gain élevé pour un service de positionnement précis constant et fiable. Cette antenne polyvalente permet de connecter des véhicules, comme divers types de véhicules de tourisme sans conducteur, à des réseaux, des clouds, d'autres véhicules, des infrastructures routières et des usagers de la route dans le cadre de l'ITS. Elle constitue une option idéale pour les OBU, RSU, intégrateurs de chipset et fabricants de niveau 1 de l'industrie automobile moderne.

CARACTÉRISTIQUES PRINCIPALES

  • Antenne automobile hautement intégrée pour une connectivité fiable
  • L'aileron de requin à profil bas minimise les dommages causés par les objets volants.
  • Conception modulaire pour une intégration facile en fonction des besoins
  • Conception MIMO (entrées multiples, sorties multiples) pour une transmission rapide des données.
  • Le boîtier robuste garantit la durabilité dans des environnements difficiles tels que les vibrations, les conditions climatiques difficiles et les déplacements à grande vitesse.
  • LNA V2X et connecteur personnalisables disponibles
  • Antennes bi-fréquence UWB, AM/FM, WIFI disponibles sur demande
  • Protection renforcée IP67

DES PERFORMANCES FIABLES ET CONSTANTES

L'antenne HX-AUST002 intègre de manière transparente une antenne GNSS multi-constellation multi-bande pour un positionnement précis et fiable ainsi qu'une communication V2X cohérente avec un élément de rayonnement uniforme. De plus, l'intégration de 4 unités d'antennes 5G assure un accès Internet fluide, ce qui fait de l'antenne un atout dans l'application du marché ITS.


INTÉGRATION TRANSPARENTE

L'antenne intelligente HX-AUST002 utilise une structure modulaire brevetée par Harxon pour intégrer de manière transparente 7 unités d'antennes à large bande dans un boîtier compact avec une contrainte efficace du bruit de fusion qui résulte de l'intégration des antennes en gérant efficacement l'équilibre de l'espace et de la distance entre les antennes et en assurant une grande performance d'isolation entre les différentes fréquences. L'antenne prend également en compte la possibilité d'extension en économisant de l'espace pour la mise à jour du micrologiciel.


BOÎTIER ROBUSTE POUR LES ENVIRONNEMENTS EXTERIEURS

L'antenne adopte un profil bas et agréable en forme d'aileron de requin pour minimiser les dommages causés par les objets aériens sur la route et réduire la résistance au vent pour les véhicules en mouvement. Le boîtier robuste et résistant assure la durabilité et la longue durée de vie de l'antenne lorsqu'elle est utilisée dans des environnements difficiles tels que les vibrations, les conditions météorologiques difficiles et les déplacements à grande vitesse.


OPTIONS PERSONNALISABLES DISPONIBLES

Afin de fournir une solution d'antenne polyvalente aux intégrateurs de l'industrie automobile, l'antenne Harxon HX-AUST002 est ouverte aux demandes de personnalisation flexibles comme le connecteur matériel, le LNA et les options d'extension de fonction comme DSRC, C-V2X, UWB, AM/FM, WIFI bi-fréquence.

Caractéristiques techniques de l'antenne Harxon HX-AUST002

Performance

Frequency Range
1x GNSS Antenna L1/L2/ L5/B1/B2 /G1/G2
G 1/2 Antenna 824-960M & 1710-2690M
3.3-3.6G & 4.8-5G
5G 3/4 Antenna 1710-2690M
3.3-3.6G & 4.8-5G
2x V2X 5.85-5.925G
Impedance
50 Ohms
Polarization
GNSS RHCP
5G/ V2X linear polarization
Azimuth Coverage
360°
VSWR
GNSS ≤ 2.0
5G ≤ 4
V2X ≤ 2.0
Gain/Efficiency (typical/average)
GNSS 3.5dBic
5G 1/2 824M-960M ≥ 35%
1710M-2170M ≥ 40%
2300M-2690M ≥ 40%
3.3-3.6 & 4.8-5G≥35%
5G 3/4 1710M-2170M ≥ 35%
2300M-2690M ≥ 35%
3.3-3.6 & 4.8-5G ≥ 35%
V2X Average Gain -1.5dBi
GNSS Phase Center Variation
≤ 2.5mm
Isolation
interelement ≤ -10dB
intersystem ≤ -15dB

LNA

LNA Gain 38 ± 2dB
Noise Figure ≤ 2dB
Output/Input VSWR ≤ 2.0
Passband Ripple ± 2dB
Operation Voltage +3.3 to +12VDC
Operation Current ≤ 100mA
Differential Propagation Delay ≤ 5ns
V2X Vice LNA customizable
V2X Vice LNA Operation Voltage 3.3 to 12V
V2X Main LNA customizable
V2X Main LNA Operation Voltage 3.3 to 12V

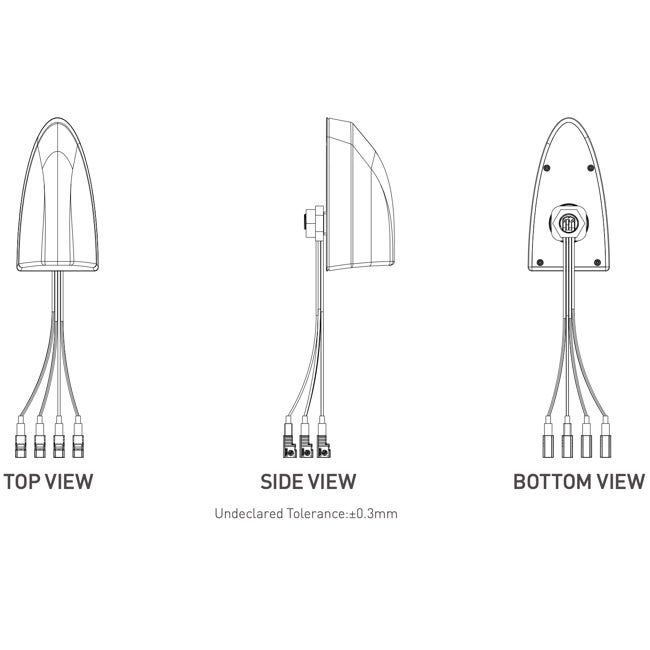

Mechanical

Dimensions L160 x W80 x H68mm
(rubber mat/fixed frame not included)
Connector FAKRA : universal connector, customizable
Installation screws fixed

Environmental

Operation Temperature -40°C to +85°C
Storage Temperature -55°C to +105°C
Humidity 95% no condensation
