Récepteur GNSS Portable SP20

Description du récepteur portable GNSS SP20

Caractéristiques techniques du récepteur GNSS SP20

CARACTÉRISTIQUES GNSS
240 canaux GNSS	GPS L1C/A, L1P(Y), L2P(Y), L2C GLONASS L1C/A, L2C/A BeiDou B1 (phase 2), B2 Galileo E1, E5b QZSS L1C/A, L2C, L1SAIF SBAS L1C/A Bande L
Précision évolutive du mètre au cm (mètre, sub-mètrique (30/30), décimétrique (7/2), cm)
Technologie Z-Blade brevetée pour des performances GNSS optimales	Pleine utilisation des signaux des 6 systèmes GNSS (GPS, GLONASS, BeiDou, Galileo, QZSS et SBAS) Algorithme GNSS centré amélioré : suivi des signaux GNSS totalement indépendant et traitement optimal des données, notamment en mode GPS seul, GLONASS seul ou BeiDou seul (de Autonome à RTK complet) Recherche et réacquisition rapide des signaux GNSS à l'aide d'un moteur Fast Search
Mesure de distance SBAS brevetée pour utiliser les observations code et porteuse et les orbites en traitement RTK
Technologie Strobe Correlator brevetée pour atténuer les trajets GNSS multiples
Formats de données pris en charge : ATOM, CMR, CMR+, RTCM 2,1 et 3.2 (MSM inclus), CMRx et sCMRx

PRÉCISION EN TEMPS RÉEL (RMS) (1)(2)
SBAS (WAAS/EGNOS/MSAS/GAGAN)	Horizontale < 50 cm Verticale < 85 cm
Position DGPS en temps réel	Horizontal : 25 cm + 1 ppm Vertical : 50 cm + 1 ppm
Position cinématique en temps réel (RTK)(3)	Horizontal : 10 mm + 1 ppm Vertical : 15 mm + 1 ppm

CENTERPOINT RTX (1)(2)
Horizontale : 4 cm
Verticale : 9 cm
Temps de convergence : 30 minutes ou moins (6)

PERFORMANCE TEMPS RÉEL
Initialisation instantanée Instant-RTK	Typiquement 2 secondes pour des lignes de base < 20 km Jusqu'à 99,9 % de fiabilité
Portée d'initialisation RTK	plus de 40 km

PRÉCISION POST TRAITEMENT (RMS) (1)(2)
Statique et statique rapide	Horizontal : 3 mm + 0,5 ppm Vertical : 5 mm + 0,5 ppm
Statique de haute précision (4)	Horizontal : 3 mm + 0,1 ppm Vertical : 3,5 mm + 0,4 ppm

CARACTÉRISTIQUES ENREGISTREMENT DES DONNÉES
Cadence d'enregistrement	1 - 999 secondes

CARACTÉRISTIQUES PHYSIQUES
Dimensions	29,5 x 12 x 4,5 cm
Poids	850 g

AUTRES CARACTÉRISTIQUES
PROCESSEUR	- Qualcomm Snapdragon 410 - Quad core - Fréquence d'horloge : 1,2 GHz
SYSTÈME D'EXPLOITATION	- Android 6.0 (certifié Google) - Langues disponibles : Afrikaaner, allemand, anglais, espagnol, français, italien, portugais (Portugal et Brésil), japonais, coréen, Chinois simplifié, grec, russe, azéri, tchèque, danois, lituanian, hongrois, néerlandais, norvégie (bokmål), roumain, finnois, suédois, turc, bulgara, serbe (cyrillique), hindi, polonais - La suite logicielle inclut : Services Google Mobile, Sat-Look
MÉMOIRE	- SDRAM DE 2 GO - Stockage : 16 Go (non volatile) - Carte mémoire MicroSDHC (jusqu'à 64 Go, SanDisk® ou Kingston® recommandés)
COMMUNICATION	- Cellulaire : GSM (850,900,1800,1900), GPRS, EDGE, UMTS, WCDMA (B1, B2, B5, B8), HSPA, TDSCDMA (B34, B39), LTE-FDD(B1, B3, B4, B5, B7, B8, B20), LTE-TDD (B38/B39/B40/B41) - Wi-Fi (IEEE) 802.11 b/g/n - Double mode Bluetooth 4.0 - USB (connecteur micro B) - NFC
INTERFACE	- USB 2.0 (micro) - Prise pour antenne externe (TNC) - Câble audio jack 2,5 (normes CTIA/AHJ)
ENVIRONNEMENT D'UTILISATION	- Température de fonctionnement : De -20 °C à +60 °C - Température de stockage : -30 °C à +70 °C sans la batterie (5) - Humidité : 95 % sans condensation - Étanche et antipoussière : IP-67 - Chute libre : 1,2 m sur béton - Chocs : MIL STD 810 (fig 516.5-10) (01/2000) - Vibration : MIL-STD-810F (fig 514.5C-17) (01/2000)
CARACTÉRISTIQUES ALIMENTATION	- Batterie Li-Ion, 6400 mAh - Autonomie de la batterie : > 8 heures à 20 °C avec GPS activé (3) - Temps de charge: 4 heures - Batterie amovible
MULTIMÉDIA ET CAPTEURS	- Caméra arrière de 13 MP avec flash - Caméra avant de 2 MP - Compas électronique - Capteur G - Haut-parleur - Microphone - Capteur de lumière
FONCTIONNEMENT	- Mobile Temps Réel (RTK) : Direct IP, NTRIP (Réseau VRS,FKP,MAC) - Post-traitement - Trimble RTX (IP et satellite)
LOGICIEL DE TERRAIN	- Survey Mobile (SPSM) - MobileMapper Field - ou applications Android tierces

⁽¹⁾ Les spécifications de précision et d'initialisation TTFF sont susceptibles de varier en fonction des conditions atmosphériques, des trajets multiples de signaux, de la géométrie des satellites, ainsi que de la disponibilité et la qualité des corrections.
⁽²⁾La précision indiquée est fondée sur le recours à cinq satellites minimum et l'observation des procédures recommandées dans le manuel de l'appareil. Des conditions de multi-trajets, de configuration médiocre des satellites et de perturbations atmosphériques sont susceptibles d'affecter la précision de l'appareil. Les précisions en temps réel dépendent de l'option de précision du SP20. la précision post-traitement obtenue avec les fichiers ATOM traités par SPSO.

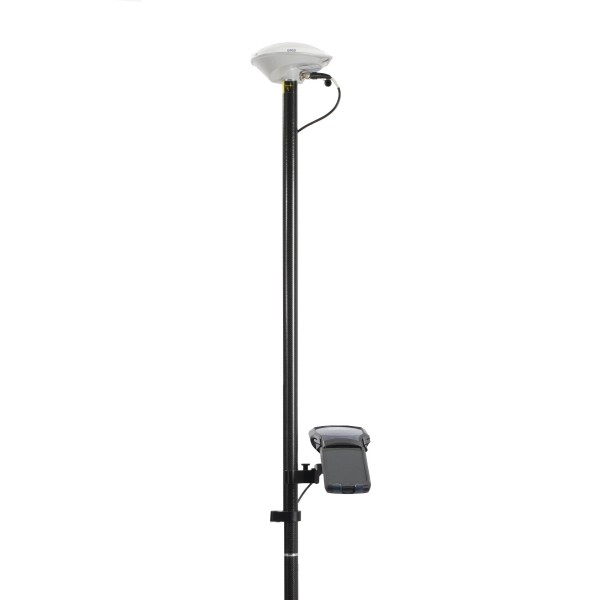

⁽³⁾⁽⁴⁾ SP20 utilisé avec la canne en accessoire Utilisation de longues lignes de base, de longues durées d'occupation et d'éphémérides précises.
⁽⁵⁾ Batteries non incluses. Les batteries peuvent être stockées à une température max. de +70 °C.
⁽⁶⁾ Le temps de convergence du récepteur varie en fonction de l'état de la constellation GNSS, du niveau de trajets multiples et de la proximité d'obstacles tels que de grands arbres et des bâtiments. La convergence peut être améliorée dans les régions activées par RAM.
