SR1121
Diffuseur de trames RS232/RS422 |
|
 |

Multiplexeur de code temps numérique, 1 entrée RS232/422 - 12 sorties RS232/422
ou 2 entrées 2x6 sorties RS232/422 , Rack 1U-19 pouces
Fonctions
- Le diffuseur de trames assure la distribution de trames ASCII ou binaires sur 12 voies séries conformes au standard RS232 et RS422.
- L'équipement dispose en entrée de deux voies séries configurables individuellement soit en RS232, soit en RS422.
- Il peut être configuré en mode 1 vers 12 ou en mode 2 fois 1 vers 6.

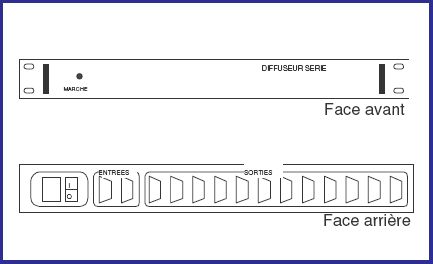

- L'équipement se présente sous forme d'un tiroir rackable 19 pouces de hauteur 1 U
- Sur la face avant de l'équipement un voyant "MARCHE" signale que l'équipement est sous tension.
Caractéristiques
- L'équipement diffuse les données sur les sorties avec les mêmes caractéristiques que celles disponibles en entrée de l'équipement.
- Vitesse de transfert, parité ou nombre de bit de données, ne peuvent pas être modifiés.
- Chaque voie d'entrée peut être configurée individuellement en mode RS232 ou RS422.
- Chaque voie de sortie peut être utilisée individuellement en mode RS232 et/ou RS422.
- Mode 1 entrée vers 12 sorties.
- Mode 2 x 1 entrée vers 6 sorties.
- Choix du mode par cavaliers à l'intérieur du rack.
- Les entrées et sorties des signaux s'effectuent par la face arrière de l'équipement.
- Les connecteurs des entrées et sorties sont du type Sub'D 9 points femelles.
- Alimentation secteur 230V AC par connecteur d'alimentation standard CEE avec fusible, filtre secteur et commutateur marche/arrêt.
- Dimensions : Largeur 483 mm, Hauteur 45 mm, Profondeur 200 mm
- Consommation : 20W
- Poids : 2 Kg
- MTBF : 59 000 h
Brochage des connecteurs
Broche |
Signal |
2 |
RXD (RS232) |
5 |
MASSE SIGNAL |
7 |
RXD- (RS422) |
8 |
RXD+ (RS422) |
Les autres broches sont inutilisées
Voies d'entrée
|
Broche |
Signal |
2 |
TXD (RS232) |
5 |
MASSE SIGNAL |
7 |
TXD- (RS422) |
8 |
TXD+ (RS422) |
Les autres broches sont inutilisées
Voies de sortie
|

SR1121
Diffuseur de trames RS232/RS422
