Arrow Gold GNSS
Arrow Gold+ GNSS

Eos Arrow
3545,00 € HT Arrow GOLD Basic GPS Référence : KIT-ARROW-GOLD
7770,00 € HT Arrow GOLD Base Station Kit Référence : KIT-ARROW-GOLD-BASE
4545,00 € HT Arrow GOLD+ Basic Référence : KIT-ARROW-GOLD+
7995,00 € HT Arrow GOLD - FULL GNSS Référence : KIT-ARROW-GOLD-FULL
8995,00 € HT Arrow GOLD+ - FULL GNSS Référence : KIT-ARROW-GOLD-FULL+

Précision de 1cm RTK, SafeRTK

  • Arrow Gold GNSS Précision de 1cm RTK, SafeRTK
  • Arrow Gold GNSS Précision de 1cm RTK, SafeRTK
Suivant Précédent

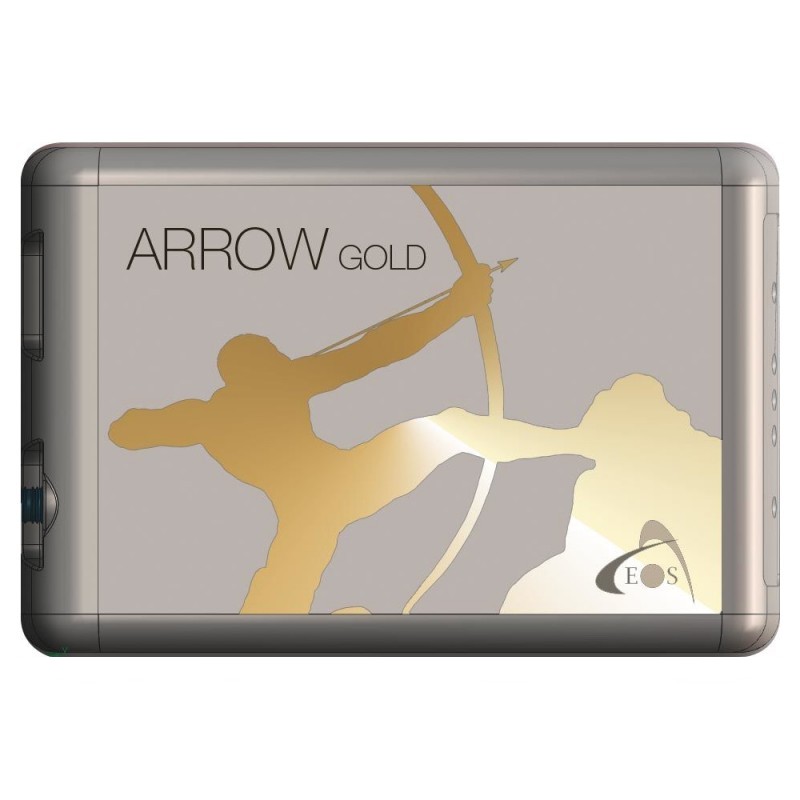

Le Arrow Gold GNSS est le premier récepteur GNSS de haute précision avec Bluetooth® à implémenter les quatre constellations globales (GPS, GLONASS, Galileo, BeiDou), la multifréquence et l'augmentation RTK par satellite sur iOS, Android et Windows.

De surcroit, le nouvel Arrow Gold+™ prend en charge tous les signaux GNSS (pleine bande) incluant le nouveau service de haute précision (HAS) gratuit de Galileo. Les récepteurs Arrow Gold® et Arrow Gold+™ fonctionnent avec toutes les applications iOS, Android et Windows.

Description de l'Arrow Gold GNSS

Principales caractéristiques



  • GNSS complet (GPS, GLONASS, Galileo, BeiDou, QZSS)
  • Triple fréquence L1/L2/L5
  • 1 cm RTK en temps réel
  • Lignes de base RTK à longue portée jusqu'à 50 km
  • SafeRTK™ pour les zones de couverture GSM faibles
  • Service de correction satellite mondial de 4 cm ATLAS
  • 100 % compatible Android, iOS, Windows
    Uniquement le modèle GOLD+
  • Toutes les fréquences, tous les signaux
  • Prend en charge le service gratuit de haute précision Galileo
  • Connectivité Bluetooth® multi-appareils et multiplexage
  • Autonomie de 11 heures

Multiplexage avec le Arrow Gold+

Le Arrow Gold+ TM possède la fonctionnalité du Eos Bridge via Bluetooth®. Connectez votre Arrow Gold+ à n'importe quel autre capteur (ex : télémètre laser), et le Arrow Gold+ transmettra le contenu de ce capteur à votre appareil mobile (iOS, Android, Windows) avec les données de localisation propre au récepteur GNSS.


Arrow Gold GNSS Précision de 1cm RTK, SafeRTK

Du RTK en permanence… Même dans les zones avec une couverture GSM limitée

Le Arrow Gold GNSS offre une nouvelle fonctionnalité appelée SafeRTK. Quoi de plus frustrant que de tenter de rester connecté à un réseau RTK dans une zone avec une couverture faible. Avec cette fonctionnalité, plus de soucis… Si vous perdez votre connexion au réseau, SafeRTK prend le relais en quelques secondes et permet au Arrow Gold GNSS de garder son RTK pour une vingtaine de minutes ou jusqu’à ce qu’il retrouve sa connexion. Ce qui vous garantira une précision RTK même dans des zones avec une couverture cellulaire faible.


Pas de réseau RTK disponible ?

Vous travaillez dans une zone sans réseau RTK disponible? Le Arrow Gold GNSS offre une correction satellite en temps réel de 4 cm dans le monde entier. Utilisant les signaux de quatre constellations, le Arrow Gold GNSS offre une convergence inférieure à 15 minutes partout sur la planète, à un prix révolutionnaire pour tout terminal fonctionnant sous iOS, Android et Windows.


La précision ultime pour votre terminal iOS, Android ou Windows

L'expertise de Eos réside en la compatibilité iOS, Android et Windows. Grâce à une connectivité des plus avancées avec tous les terminaux et utilitaires offerts, Eos assure la compatibilité avec des applications telles que Esri Collector, ArcPad, Survey123 ainsi que plusieurs autres logiciels SIG mobiles.

Spécifications techniques de l'Arrow Gold GNSS

Récepteur GPS

Type GNSS multifréquence RTK avec phase
Signaux reçusGPS : L1CA, L1P, L1C, L2P, L2C, L5
GLONASS : G1, G2, P1, P2, (G3+ pour le Gold+ uniquement)
Galileo : E1BC, E5a, E5b, (E6+ pour le Gold+ uniquement)
BeiDou : B1i, B2i, (B3i+, B10C+, B2A+, B2B+, ACEBOC+ pour le Gold+ uniquement)
QZSS : L1CA, L2C, L5, L1C, (LEX+ pour le Gold+ uniquement)
IRNSS : L5+ pour le Gold+ uniquement)
Support SBAS3 canaux parallèles WAAS, EGNOS, MSAS, GAGAN, SouthPAN (avec positionnement SBAS)
L-Band (Atlas)1
Cadence de sortie1 Hz (défaut), 10 Hz, 20 Hz et 50 Hz (optionnel)
Précision RTK 8 mm1+ 1 ppm Horizontal
1,5 cm1+ 1 ppm Vertical
Précision SBAS< 30 cm HRMS1, < 60 cm 2dRMS
Précision Atlas H10 : 4 cm
H30 : 15 cm
Atlas Basic : 30 cm
Précision (sans différentiel)1,2 m HRMS1
Temps d’acquisition à froid < 60 s (sans éphéméride ni horloge)
Réacquisition< 1 sec
Vitesse maximum1850 km/h / 999 nœuds / 1 150 mph
Altitude maximum18 288 m / 60 000 pi

Communication

Ports :Bluetooth, USB 2.0, série (option)
Transmission Bluetooth2Classe 1, portée de 300 m, jusqu’à 1 km
Fréquence Bluetooth2400 – 2485 GHz
Version2.1 + EDR
Profiles Bluetooth pris en chargeSPP et iAP, (MultiPoint+ pour le Gold+ uniquement)
Protocole E/S de donnéesMEA 183, RTCM SC-104, binaire
Datum de sortie Autonome : WGS-84
SBAS & Atlas : ITRF08 (epoch GPS actuel)
RTK : Même que pour la station de base RTK
Données brutesBinaire et RINEX
Protocole E/S de correctionRTCM 2.x, 3.x, CMR, CMR+, format propriétaire
Statut des LED du GNSSMarche/Arrêt, GNSS, DGNSS, DIFF, Bluetooth
Niveau de charge de la batterie 5 indicateurs DEL
Sortie de synchronisation (avec port série optionnel)1 PPS, CMOS, actif haut, sync. front montant, 10 kΩ, charge 10 pF
Entrée marqueur d’évènement (avec port série optionnel)CMOS, actif bas, sync. front descendant, 10 kΩ, charge 10 pF

Alimentation

Type de batteriePile au lithium-ion remplaçable (rechargeable)
AutonomieGold : 7 h3
Gold+ : 11 h3
Temps de recharge4 h (chargeur pour voiture disponible)

Environnemental

Température de fonctionnemen-40°C à +85°C (-40°F à +185°F)3
Température d’entreposag-40°C à +85°C (-40°F à +185°F)
Humidité 95 % sans condensation
Conformité FCC, CE, RoHS et sans plomb

Mécanique

Matériel du boitierXenoy
Indice de protectionÉtanche, IP-67
Immersion 30 cm, 30 minutes
Dimensions12,5 x 8,4 x 4,2 cm (4,92 x 3,3 x 1,65 in.)
Poids 372 g (0,82 lbs)
Connecteur dataRéceptacle Mini USB de type B
Connecteur d’antenneSMA femelle

Antenne

ModèleGoldGold+
Impédance 50 Ω50 Ω
Gain (sans le câble)27 dB (± 2 dB)28 dB (± 2 dB)
Facteur de bruit2,5 dB typ.1,8 dB typ.
Tension + 2,5 à +16 VDC+ 3 à +16 VDC
Dimensions en mm68 mm diamètre x 20 H127 mm diamètre x 55 H
Poids (sans le câble)170 g (0,37 lbs)217 g (0,48 lbs)
Connecteur SMA femelle
Température-40°C à +85°C (-40°F à +185°F)
HumiditéEtanche

1 Dépend de l’environnement multi-trajets, du nombre de satellites en vue, de la géométrie des satellites, de la distance de la ligne de base et de l’activité ionosphérique.
2 Transmission dans un espace libre.
3 Dégradation du rendement de la pile à des températures de -20°C (-4°F) et moins.

Arrow GOLD GNSS

Livré avec

KIT-ARROW-GOLD, livré avec :

  • ARROW-GOLD-SERIAL - Récepteur L-Band Arrow GOLD
  • ARRGOLD-MGNSS - Activation multiconstellation (GNSS)

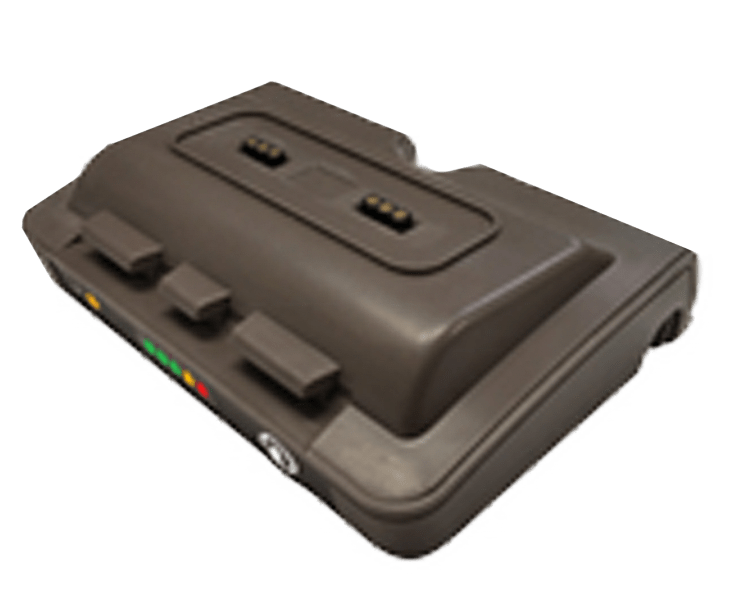

  • ARR-BATT - Batterie / module d'alimentation
  • ANT-AMPB-ASSY - Antenne avec plaque de montage comprenant :

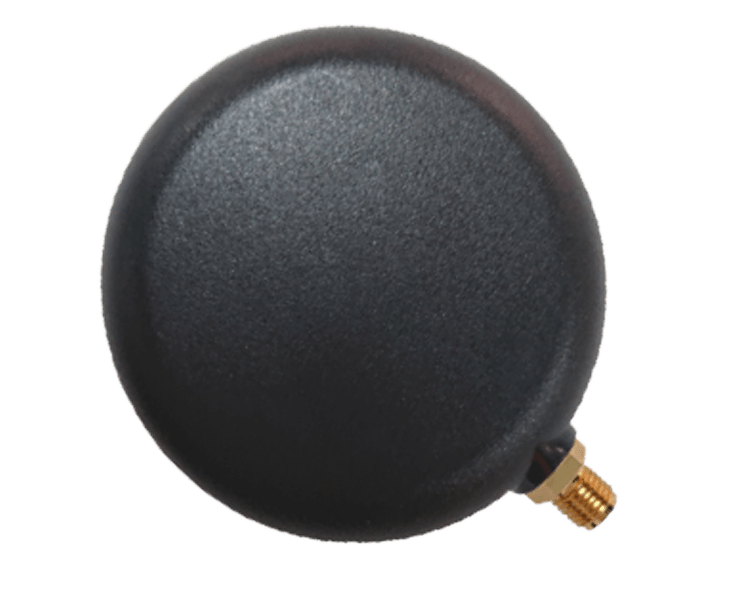

    • ANT-L1L2L5 - Antenne GNSS L1/L2/L5, L-Band

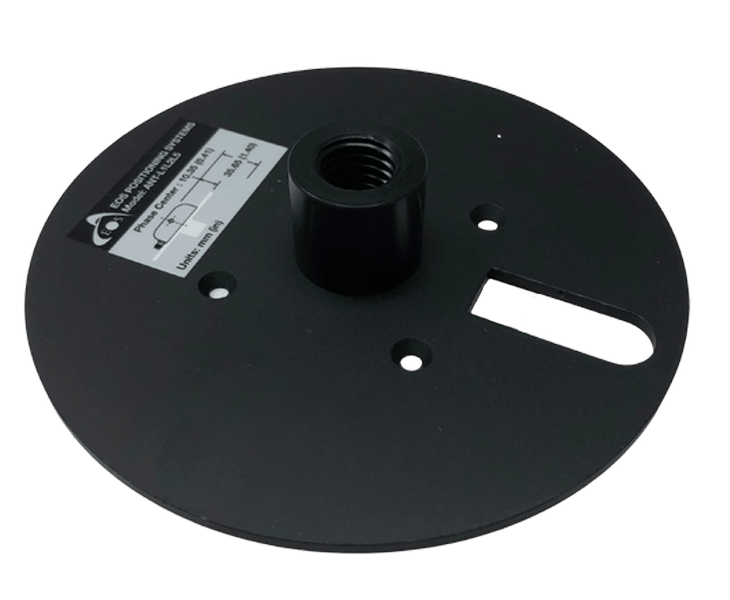

    • ANT-AMPL5 - Plaque de montage de l'antenne, 5 pouces / 12 cm dia.

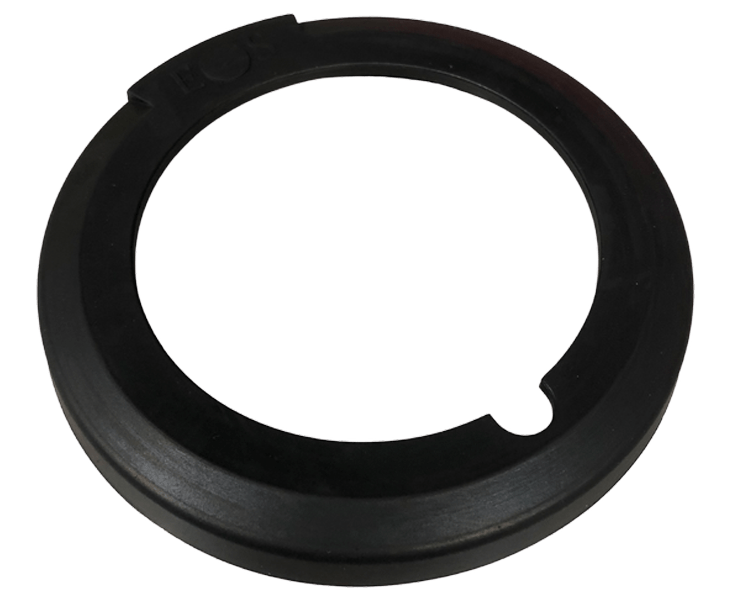

    • ANT-BUMPER-5-60 - Pare-chocs pour plaque d'antenne 5 pouces

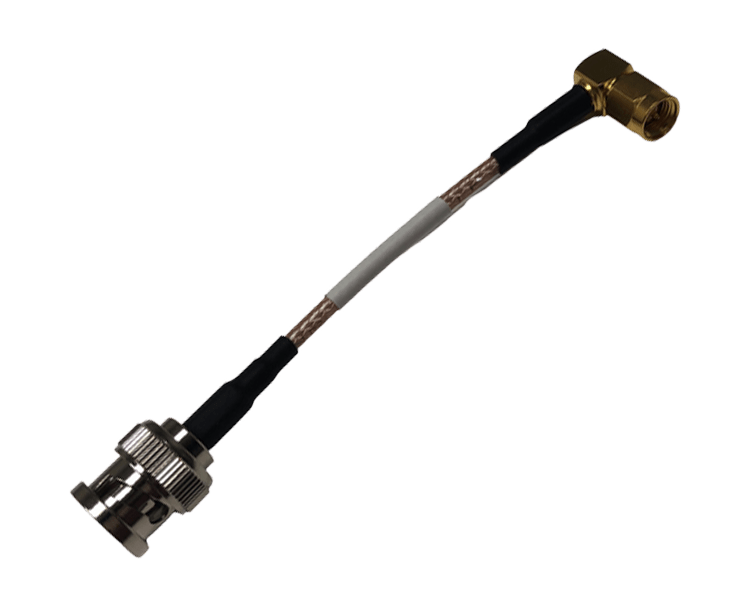

  • CBL0010RSMBM - Câble d'antenne 10 cm BNC(M) / RSMA(M)

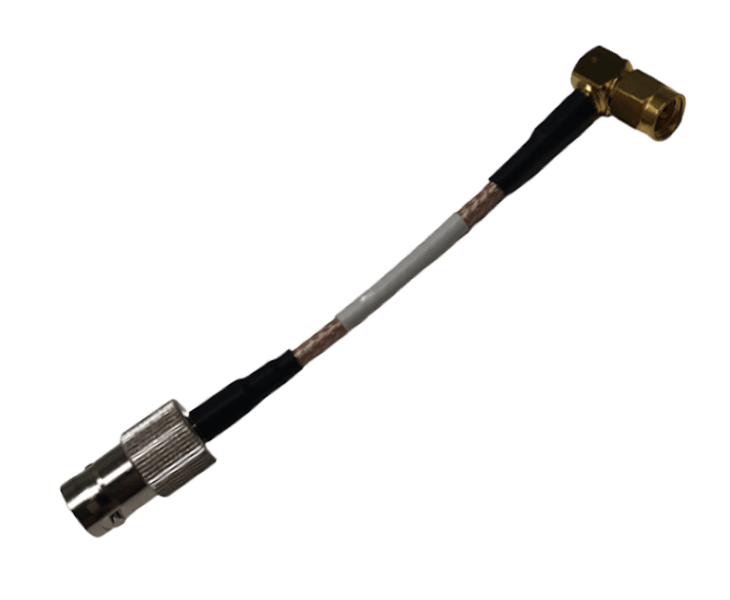

  • CBL0010RSMBF - Câble d'antenne 10 cm RSMA(M) / BNC(F)
  • CBLUSBMINIB - Câble USB A (M) - Mini B (M)1,8 m

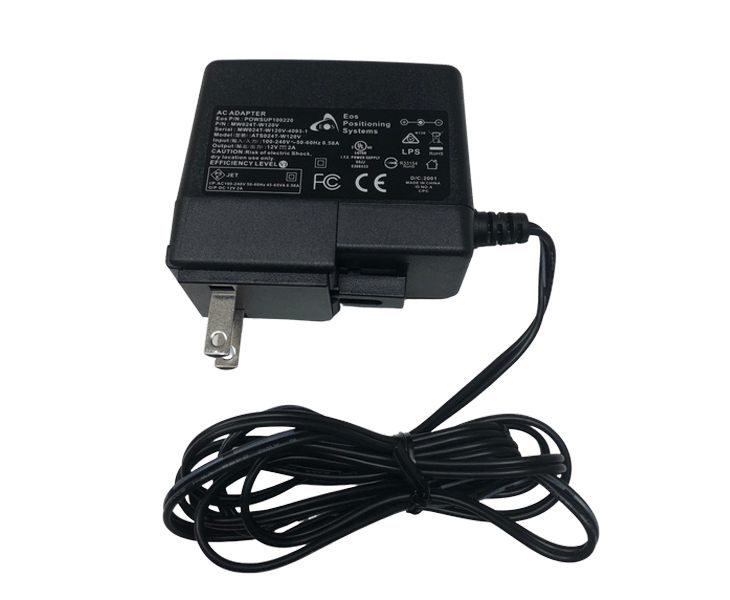

  • PS100220US - Bloc d'alimentation 100-240 V
  • POL-BRACKET - Assemblage du support de poteau avec broches et vis
  • POL-CLAMP - Pince pour poteau de 1 ¼" de diamètre
  • ARR-HSCASE - Étui à coque dure pour Arrow




KIT-ARROW-GOLD-BASE, livré avec :

  • ARROW-GOLD-SERIAL - Récepteur L-Band Arrow GOLD
  • ARRGOLD-L2 - Activation Multi-fréquence
  • ARRGOLD-SAFERTK - Activation SafeRTK
  • ARRGOLD-RTK - Activation base et robot RTK
  • ARRGOLD-MGNSS - Activation multiconstellation (GNSS)

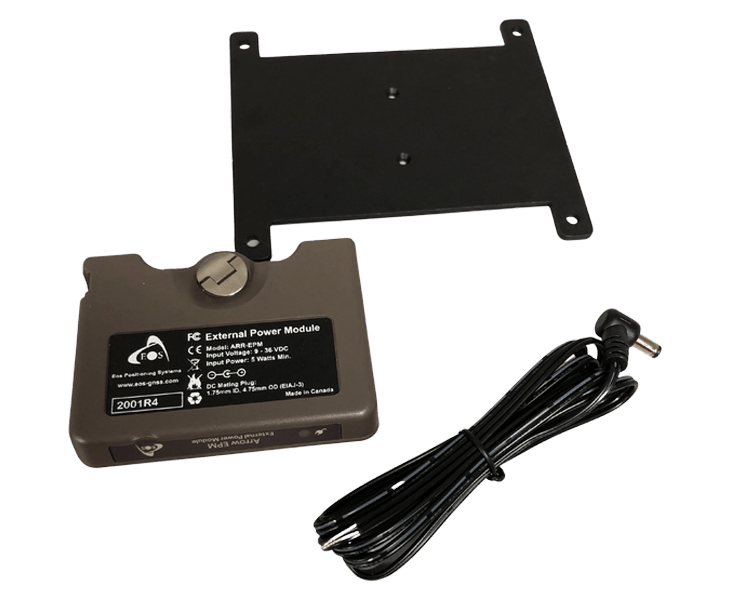

  • KIT-EPM - Modue d'alimentation externe comprenant :
    • ARR-EPM - Module d'alimentation externe 9-36 VDC
    • MPA-4X5 - Plaque de montage pour EPM à surface plane
    • POWCARCBL - Câble d'alimentation pour EPM

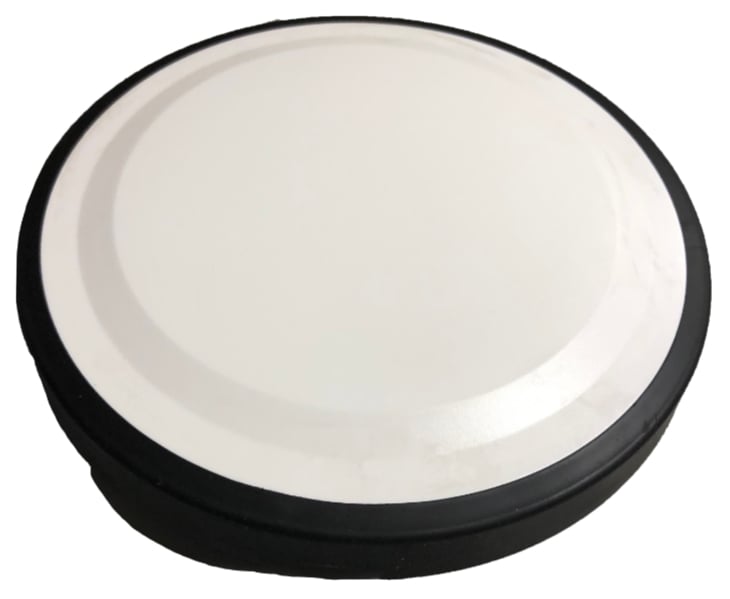

  • ANT-A45 - Antenne A45 (mFreq, mGNSS, L-Band)
  • CBL1500SMTM - Câble d'antenne 15 m SMA(M) / TNC(M)
  • CBLUSBMINIB - Câble USB A (M) - Mini B (M)1,8 m


KIT-ARROW-GOLD-FULL, livré avec :

  • ARROW-GOLD-SERIAL - Récepteur L-Band Arrow GOLD
  • ARR-BATT - Batterie / module d'alimentation
  • ARRGOLD-SAFERTK - Activation SafeRTK
  • ARRGOLD-L2 - Activation Multi-fréquence
  • ARRGOLD-RTK - Activation base et robot RTK
  • ARRGOLD-MGNSS - Activation multiconstellation (GNSS)
  • ANT-AMPB-ASSY - Antenne avec plaque de montage comprenant :
    • ANT-L1L2L5 - Antenne GNSS L1/L2/L5, L-Band
    • ANT-AMPL5 - Plaque de montage de l'antenne, 5 pouces / 12 cm dia.
    • ANT-BUMPER-5-60 - Pare-chocs pour plaque d'antenne 5 pouces
  • CBL0010RSMBM - Câble d'antenne 10 cm BNC(M) / RSMA(M)
  • CBL0010RSMBF - Câble d'antenne 10 cm RSMA(M) / BNC(F)
  • CBLUSBMINIB - Câble USB A (M) - Mini B (M)1,8 m
  • PS100220US - Bloc d'alimentation 100-240 V
  • POL-BRACKET - Assemblage du support de poteau avec broches et vis
  • POL-CLAMP - Pince pour poteau de 1 ¼" de diamètre
  • ARR-HSCASE - Étui à coque dure pour Arrow


KIT-ARROW-GOLD+, livré avec :

  • ARROW-GOLD-PLUS - Récepteur Arrow GOLD+
  • ARRGOLD-MGNSS - Activation multiconstellation (GNSS)
  • ARR-BATT - Batterie / module d'alimentation

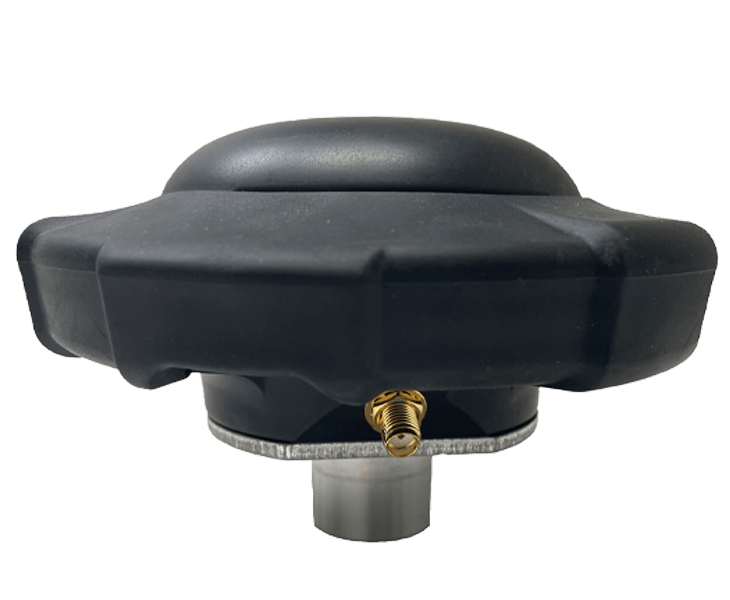

  • ANT-FBANT - Antenne avec plaque de montage et pare-chocs
  • CBL0010RSMBM - Câble d'antenne 10 cm BNC(M) / RSMA(M)
  • CBL0010RSMBF - Câble d'antenne 10 cm RSMA(M) / BNC(F)
  • CBLUSBMINIB - Câble USB A (M) - Mini B (M)1,8 m
  • PS100220US - Bloc d'alimentation 100-240 V
  • POL-BRACKET - Assemblage du support de poteau avec broches et vis
  • POL-CLAMP - Pince pour poteau de 1 ¼" de diamètre
  • ARR-HSCASE - Étui à coque dure pour Arrow


KIT-ARROW-GOLD-FULL+, livré avec :

  • ARROW-GOLD-PLUS - Récepteur Arrow GOLD+
  • ARR-BATT - Batterie / module d'alimentation
  • ARRGOLD-SAFERTK - Activation SafeRTK
  • ARRGOLD-L2 - Activation Multi-fréquence
  • ARRGOLD-RTK - Activation base et robot RTK
  • ARRGOLD-MGNSS - Activation multiconstellation (GNSS)
  • ANT-FBANT - Antenne avec plaque de montage et pare-chocs
  • CBL0010RSMBM - Câble d'antenne 10 cm BNC(M) / RSMA(M)
  • CBL0010RSMBF - Câble d'antenne 10 cm RSMA(M) / BNC(F)
  • CBLUSBMINIB - Câble USB A (M) - Mini B (M)1,8 m
  • PS100220US - Bloc d'alimentation 100-240 V
  • POL-BRACKET - Assemblage du support de poteau avec broches et vis
  • POL-CLAMP - Pince pour poteau de 1 ¼" de diamètre
  • ARR-HSCASE - Étui à coque dure pour Arrow

Comparaison des modèles Arrow Gold et Arrow Gold+

ModèleArrow Gold+Arrow Gold
Autonomie de la batterie11 heures7,5 heures
Une plus longue durée de vie de la batterie signifie que vous pouvez travailler plus longtemps sur le terrain sans avoir à charger ou à remplacer la batterie de votre récepteur GNSS.
Signaux GNSS
  • GPS : L1CA, L1P, L1C, L2P, L2C, L5
  • GLONASS : G1, G2, G3, P1, P2
  • Galileo : E1BC, E5a, E5b, E6
  • BeiDou : B1, B2, B3, B1C, B2A, B2B, ACEBOC
  • QZSS : L1CA. L2C, L5, L1C, LEX
  • IRNSS : L5
  • GPS : L1CA, L1P, L1C, L2P, L2C, L5
  • GLONASS : G1, G2, P1, P2
  • Galileo : E1BC, E5a, E5b
  • BeiDou : B1, B2, B3 (sans L5)
  • QZSS : L1CA. L2C, L5, L1C, LEX
Plus de signaux GNSS augmentent la précision et la productivité sur le terrain, en particulier dans les environnements difficiles, tels que sous la canopée.
Traitement des signaux B3 et L5 (RTK fixed)Utilisation simultanéeUn ou l'autre
L'utilisation simultanée des signaux B3 et L5 lors de l'utilisation de RTK vous donne accès à plus de satellites. Cela améliore à son tour la productivité sur le terrain, en particulier dans des environnements difficiles (par exemple, sous la canopée).
Galileo High-Accuracy Service (HAS)Pris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Galileo HAS fournira des corrections différentielles pour les satellites GPS et Galileo directement à partir des satellites Galileo eux-mêmes. Cela améliorera considérablement la précision du récepteur GNSS Arrow en mode autonome, dans le monde entier. Galileo HAS devrait être opérationnel vers 2023-24.
MultiplexagePris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Le multiplexage fait référence à la capacité de diffuser la sortie de capteurs tiers vers un appareil iOS ou un autre appareil mobile via la connexion Bluetooth® du récepteur Arrow. Le récepteur GNSS Arrow Gold® nécessite l'achat d'un Eos Bridge™ pour ce faire, tandis que le récepteur Arrow Gold+™ a la fonctionnalité intégrée.
MultipointPris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Le multipoint fait référence à la possibilité de se connecter à plusieurs appareils, tels qu'un iPad et un appareil Android, simultanément à un seul récepteur GNSS Arrow.

Supports et fixations pour Récepteur GNSS Arrow GOLD Basic - EOS

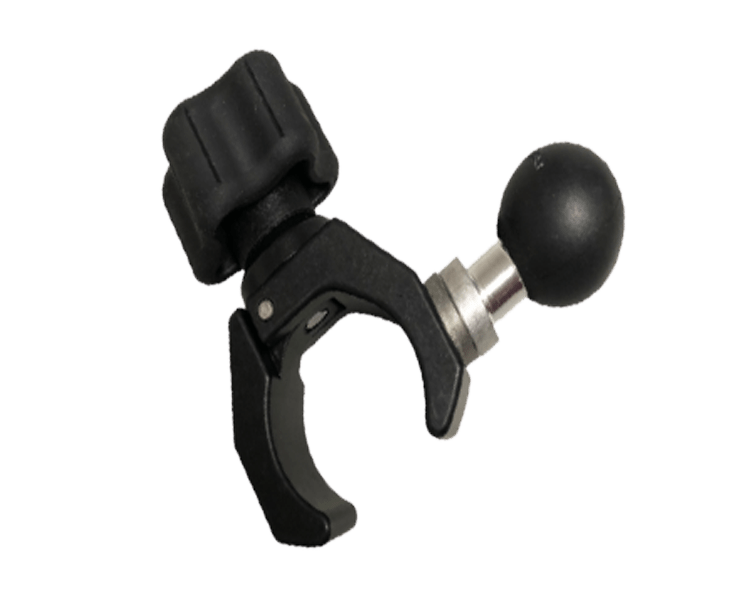

POL-5200160Boule de l attache de poteau 1 ¼ pouces griffeBoule de l attache de poteau 1 ¼ pouces griffe
155,00 € HT

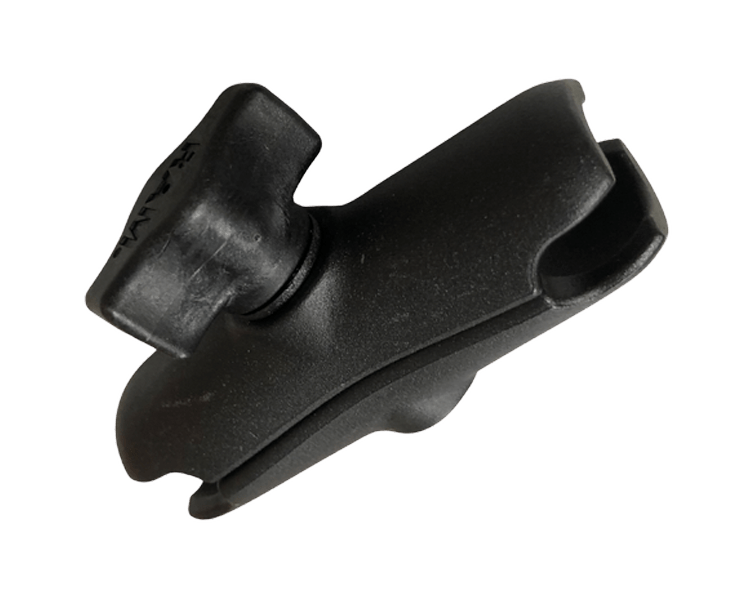

POL-5200201Bras double douille 1 pouceBras double douille 1 pouce
50,00 € HT

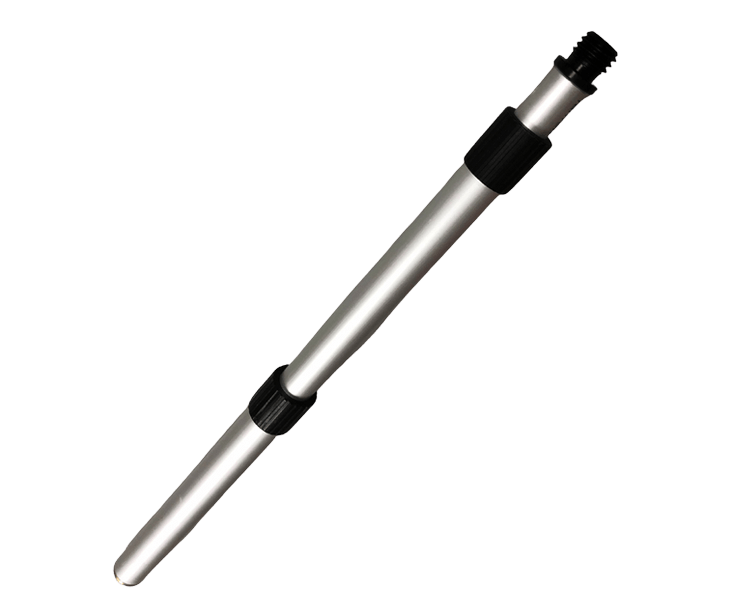

POL-513901Perche de portée, blocage par came (pour gilet / sac à dos)Perche de portée, blocage par came (pour gilet / sac à dos)
95,00 € HT

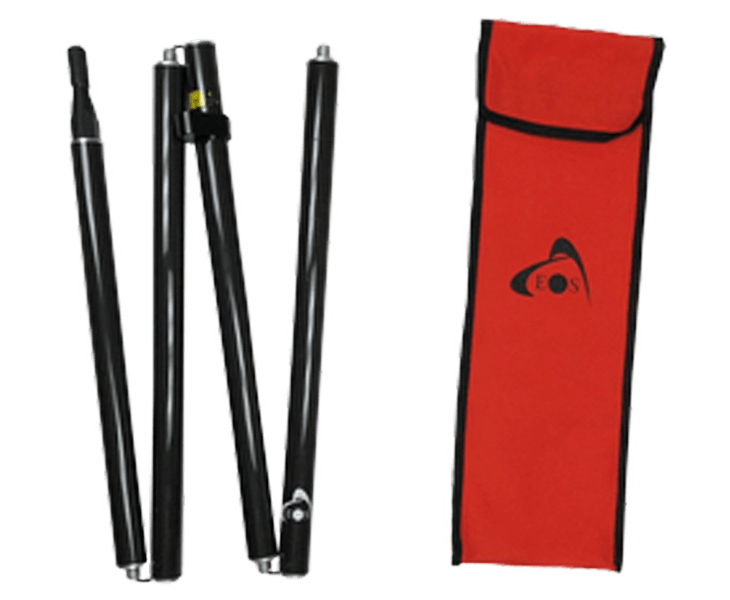

POL-2MC4Perche en fibre de carbone, 2 m pliable, 4 sectionsPerche en fibre de carbone, 2 m pliable, 4 sections
240,00 € HT

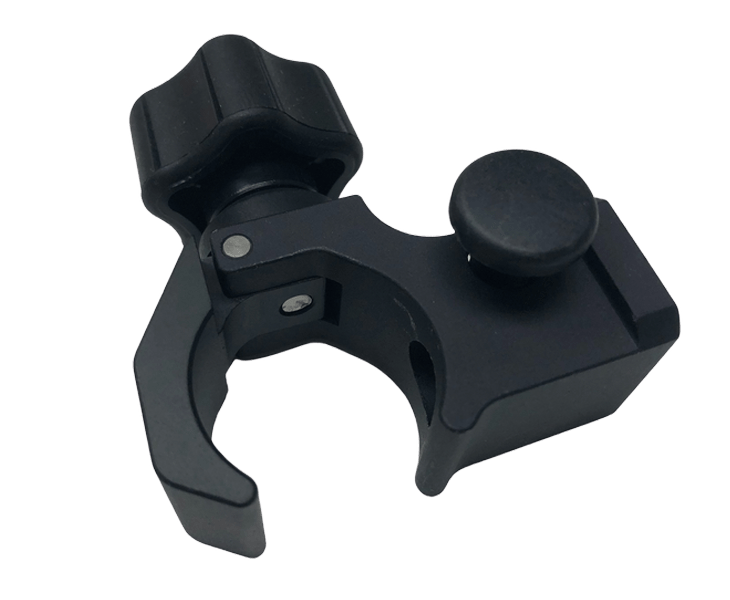

POL-CLAMPPince à mât 1 ¼ poucesPince à mât 1 ¼ pouces
65,00 € HT

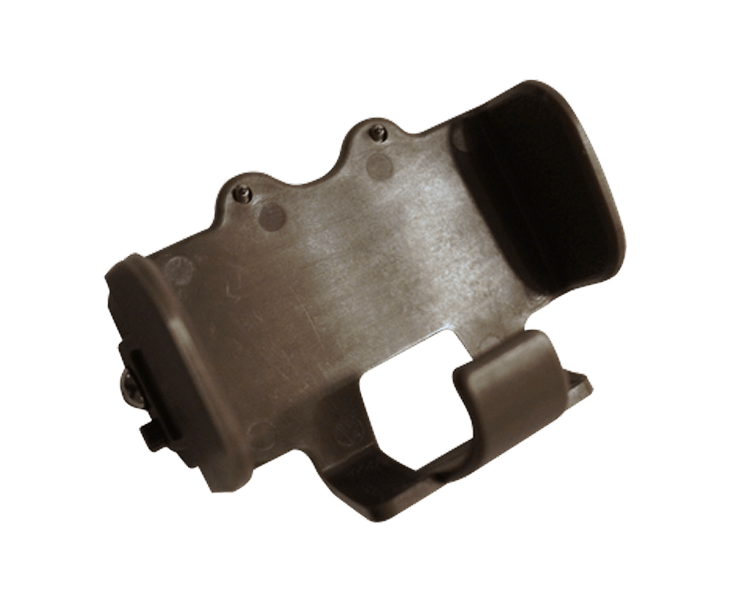

POL-BRACKETSupport de poteauSupport de poteau
75,00 € HT

Câbles pour Récepteur GNSS Arrow GOLD Basic - EOS

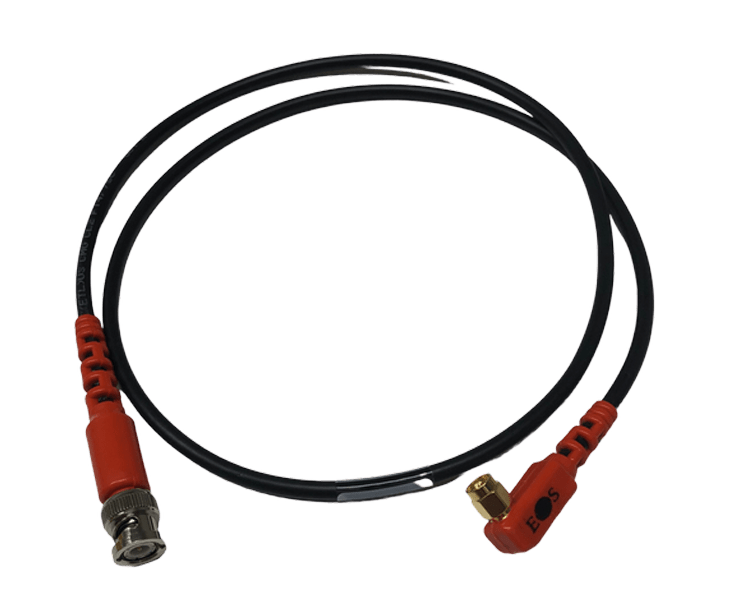

CBLB0100RSMBMCable antenne 1 m RSMA(M) / BNC(M)Cable antenne 1 m RSMA(M) / BNC(M)
65,00 € HT

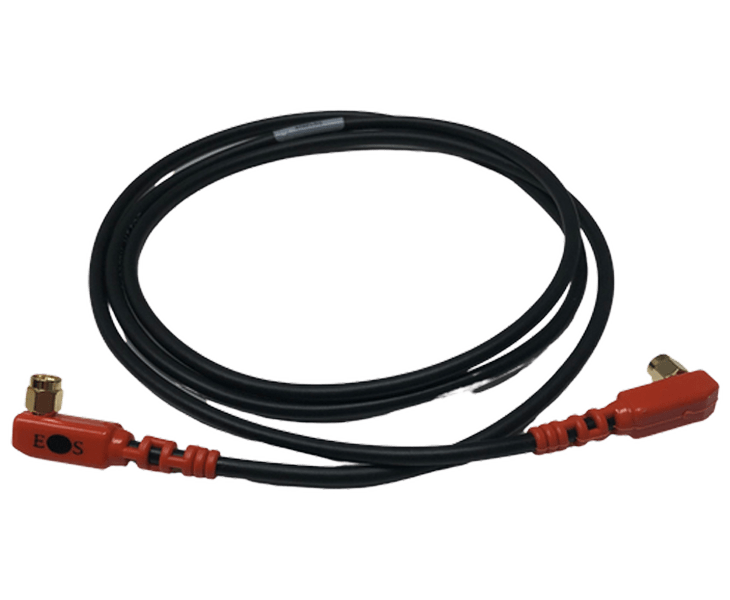

CBLB0150RSMRSMCable antenne 1.5 m RSMA(M) / RSMA(M)Cable antenne 1.5 m RSMA(M) / RSMA(M)
70,00 € HT
CBL0010RSMBMCable antenne 10 cm BNC(M) / RSMA(M)Cable antenne 10 cm BNC(M) / RSMA(M)
55,00 € HT
CBL0010RSMBFCable antenne 10 cm RSMA(M) / BNC(F) Cable antenne 10 cm RSMA(M) / BNC(F)
55,00 € HT

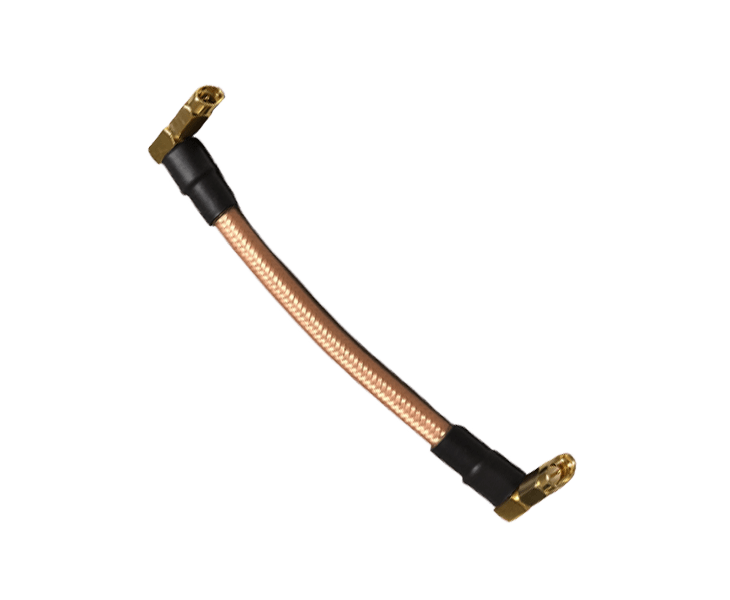

CBL0015RSMRSMCable antenne 15 cm, RSMA(M) / RSMA(M)Cable antenne 15 cm, RSMA(M) / RSMA(M)
45,00 € HT
CBL1500SMTMCable antenne 15 m SMA(M) / TNC(M)
295,00 € HT

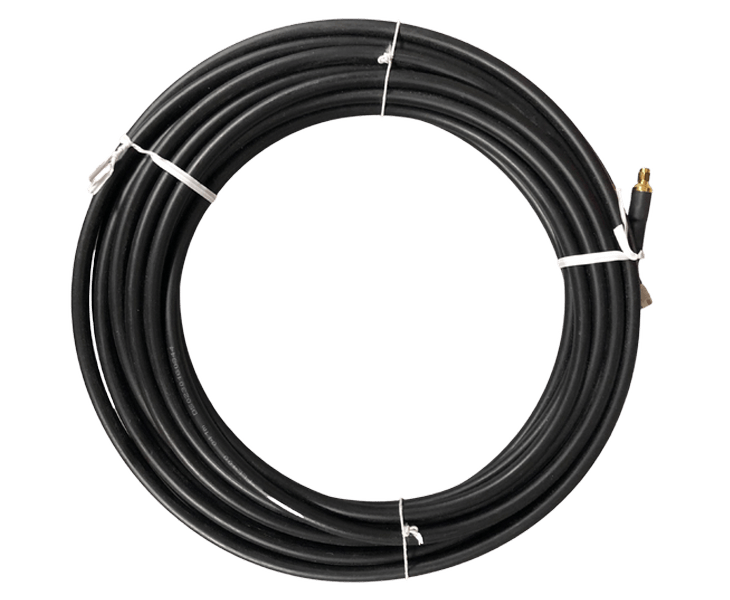

CBL1500TMTMCable antenne 15m TNC (M)/ TNC (M)Cable antenne 15m TNC (M)/ TNC (M)
295,00 € HT

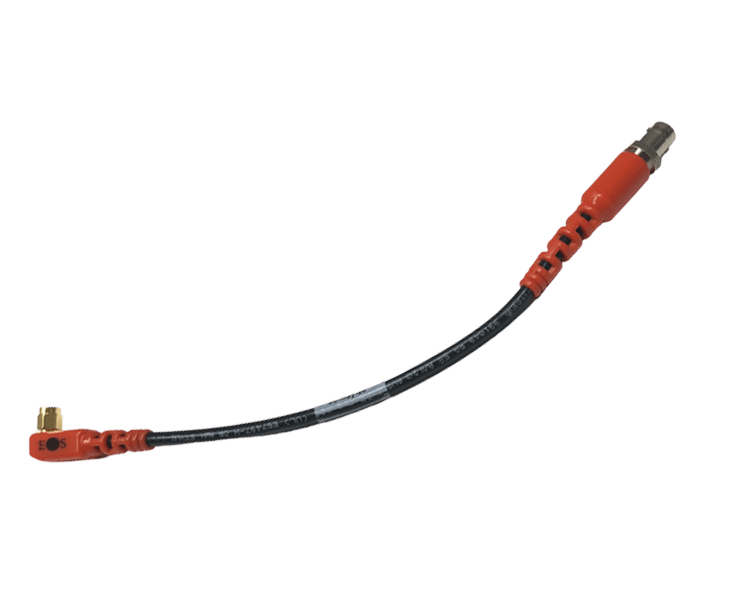

CBLB0025RSMBFCable antenne 25 cm RSMA(M) / BNC(F)Cable antenne 25 cm RSMA(M) / BNC(F)
60,00 € HT

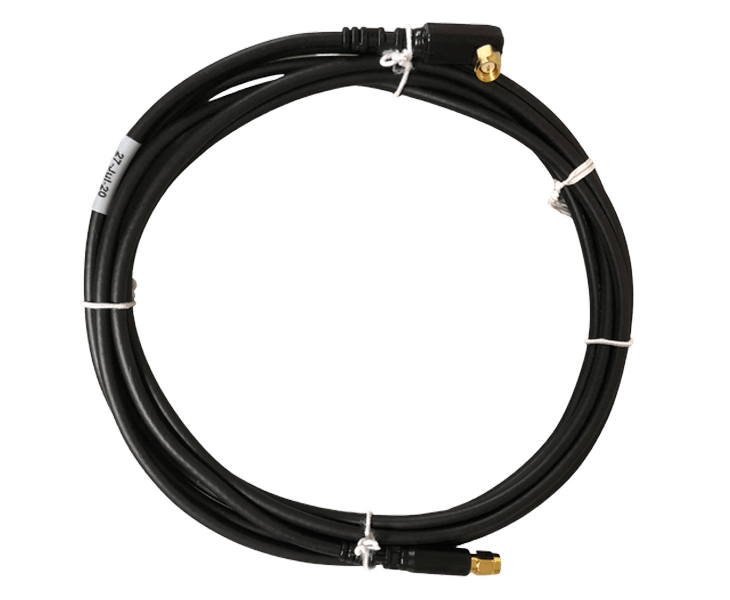

CBLB0300RSMSMCable antenne 3 m RSMA(M) / SMA(M)Cable antenne 3 m RSMA(M) / SMA(M)
70,00 € HT

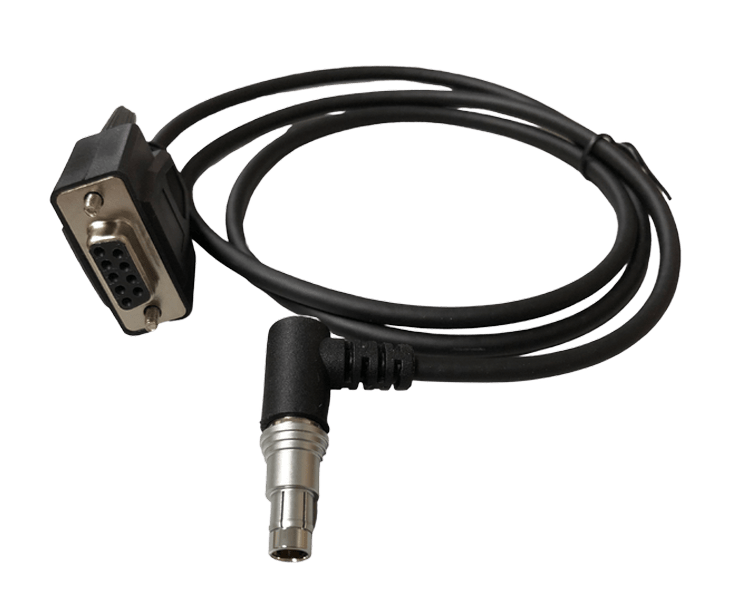

ARR-SCBLDB9FCâble série 5-pin, 1 m, DB9 Female RM01Câble série 5-pin, 1 m, DB9 Female RM01
99,00 € HT

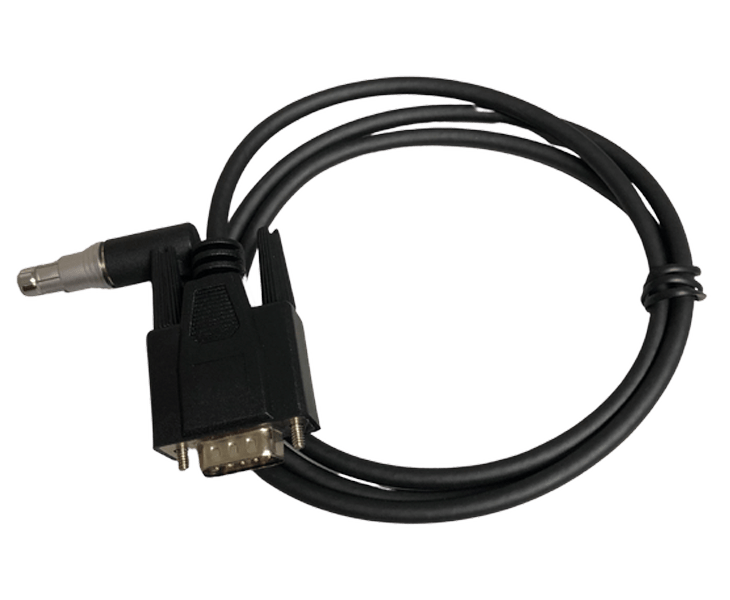

ARR-SCBLDB9MCâble série 5-pin, 1 m, DB9 Male RM0592Câble série 5-pin, 1 m, DB9 Male RM0592
99,00 € HT

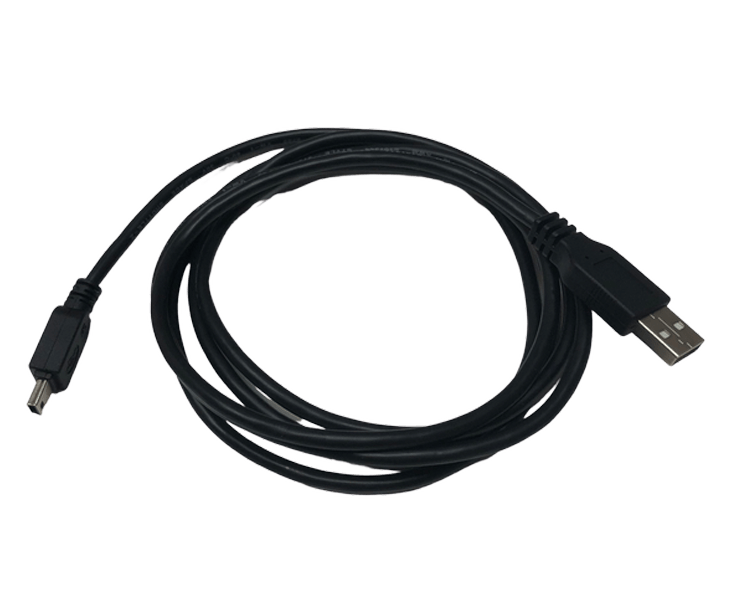

CBLUSBMINIBCâble USB A (M) - Mini B (M) 6 piedsCâble USB A (M) - Mini B (M) 6 pieds
10,00 € HT
CBL90SMSFConnecteur 90° SMA(M) / SMA(F)
15,00 € HT

Sacoches et protections pour Récepteur GNSS Arrow GOLD Basic - EOS

ANT-HATCasquette d antenne avec pochetteCasquette d antenne avec pochette
25,00 € HT
POL-VEST-XLGilet d arpentage Hi-Vis - extra largeGilet d arpentage Hi-Vis - extra large
145,00 € HT

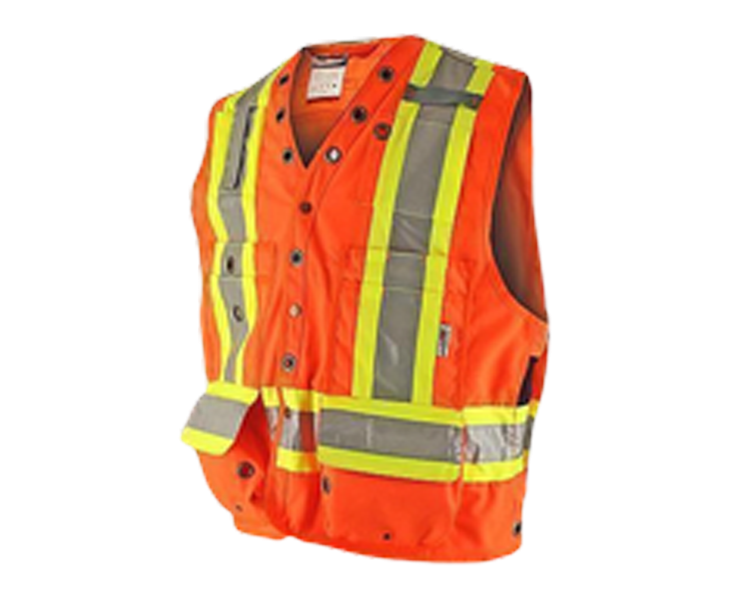

POL-VEST-LGilet d arpentage Hi-Vis – grandGilet d arpentage Hi-Vis – grand
145,00 € HT
ARR-HSCASEMallette à coque rigide pour le kit Arrow RTK GNSS
285,00 € HT

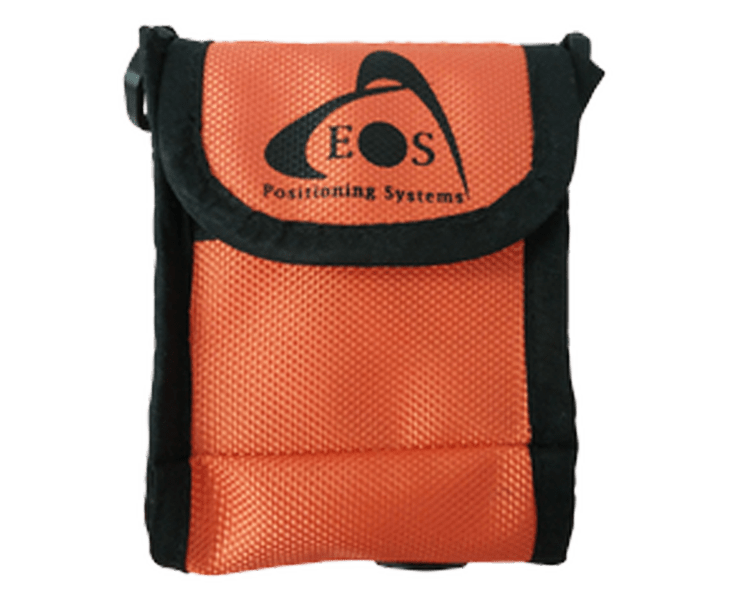

CASESFTAR-OMallette de transport en nylon pour la série ArrowMallette de transport en nylon pour la série Arrow
25,00 € HT
RUX-HVIS-LSacoche pour tablettes de grande tailleSacoche pour tablettes de grande taille
375,00 € HT

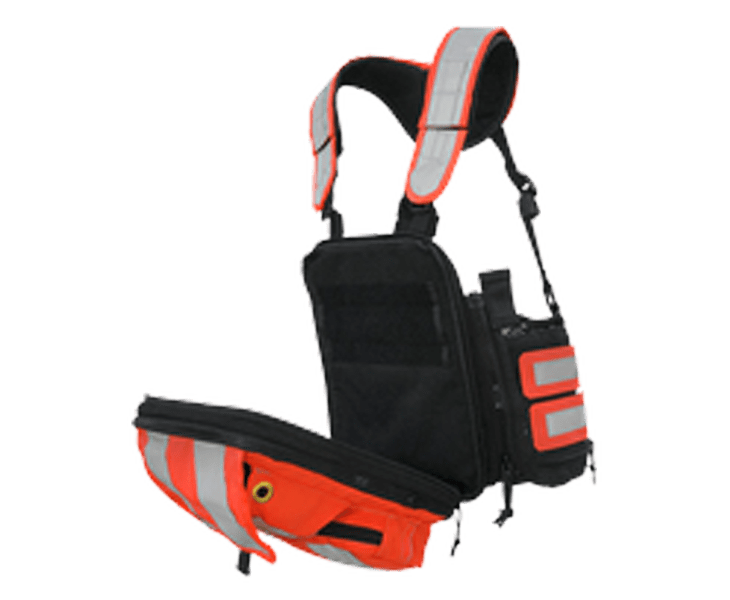

RUX-HVIS-MSacoche pour tablettes de taille moyenneSacoche pour tablettes de taille moyenne
355,00 € HT

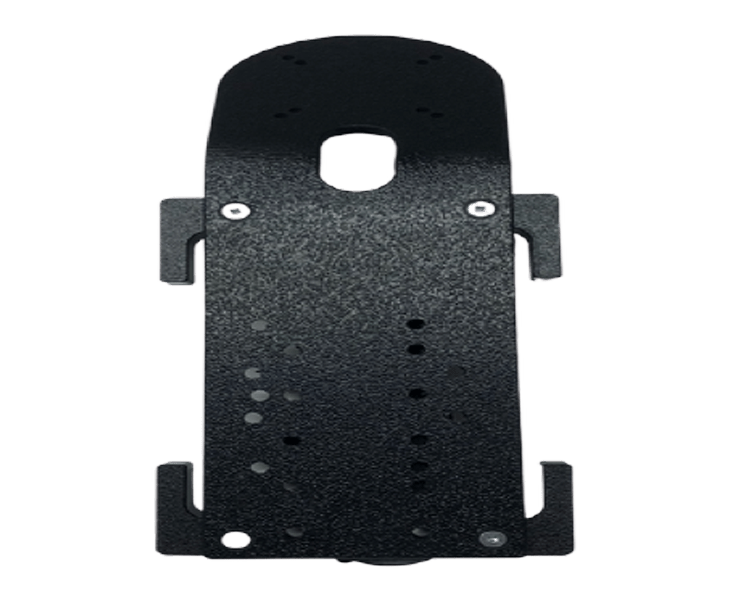

ARR-HM-AB1019Support de montage à main pour le récepteur ArrowSupport de montage à main pour le récepteur Arrow
195,00 € HT

Piles et batteries pour Récepteur GNSS Arrow GOLD Basic - EOS

PS100220USAlimentation 100-220 VAlimentation 100-220 V
45,00 € HT

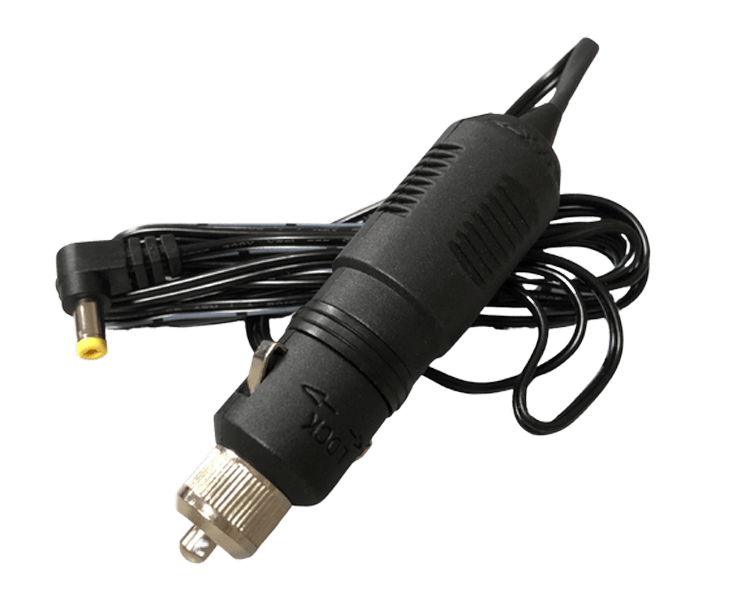

POWCAR12VAlimentation véhicule 12 VAlimentation véhicule 12 V
65,00 € HT
KIT-EPMKit de module d alimentation externe (ARR-EPM+MPA-4X5+POWCARCBL)Kit de module d alimentation externe (ARR-EPM+MPA-4X5+POWCARCBL)
    Ce kit comprend :
  • ARR-EPM – Module d'alimentation externe 9-36 VDC
  • MPA-4X5 – Plaque de montage pour EPM à surface plane
  • POWCARCBL – Câble d'alimentation pour EPM
250,00 € HT

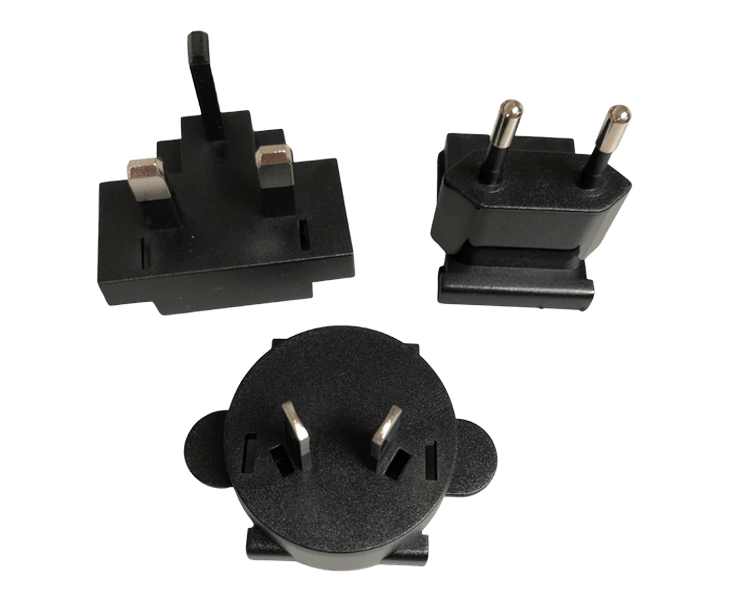

PS-PLUG-INTKit de prises internationalesKit de prises internationales
5,00 € HT
ARR-BATTPack batterie 7.2 V, 3350 mAhPack batterie 7.2 V, 3350 mAh
295,00 € HT

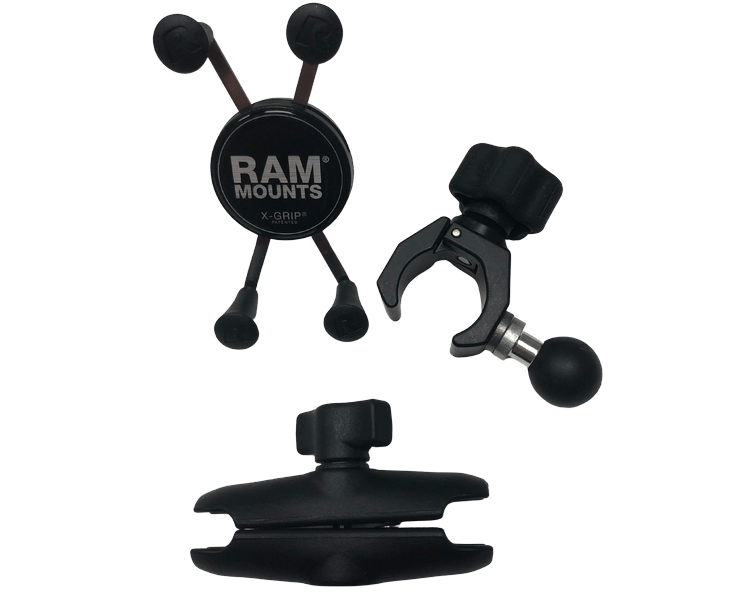

KIT-XGRIP-PHONEX-Grip pour smartphone, avec bras à double prise et pince pour poteauX-Grip pour smartphone, avec bras à double prise et pince pour poteau
    Ce kit comprend :
  • POL-520027050 – X-Grip pour smartphone
  • POL-5200201 – Bras à double emboîtement 1 pouce
  • POL-5200160 – Boule de serrage du poteau Griffe 1 ¼ pouces
280,00 € HT

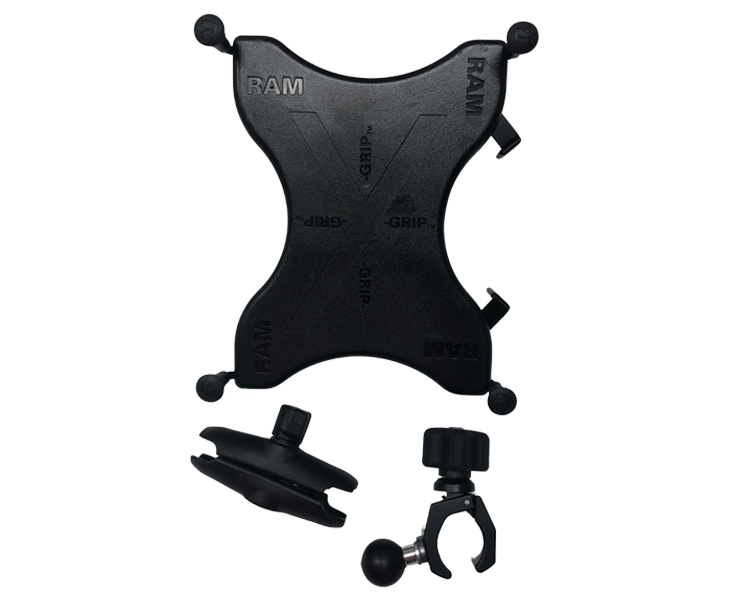

KIT-XGRIP-10X-Grip pour tablettes 10 pouces, avec bras à double prise et pince pour poteauX-Grip pour tablettes 10 pouces, avec bras à double prise et pince pour poteau
    Ce kit comprend :
  • POL-520023050 – X-Grip pour tablette 10 pouces
  • POL-5200201 – Bras à double emboîtement 1 pouce
  • POL-5200160 – Boule de serrage du poteau Griffe 1 ¼ pouces
395,00 € HT

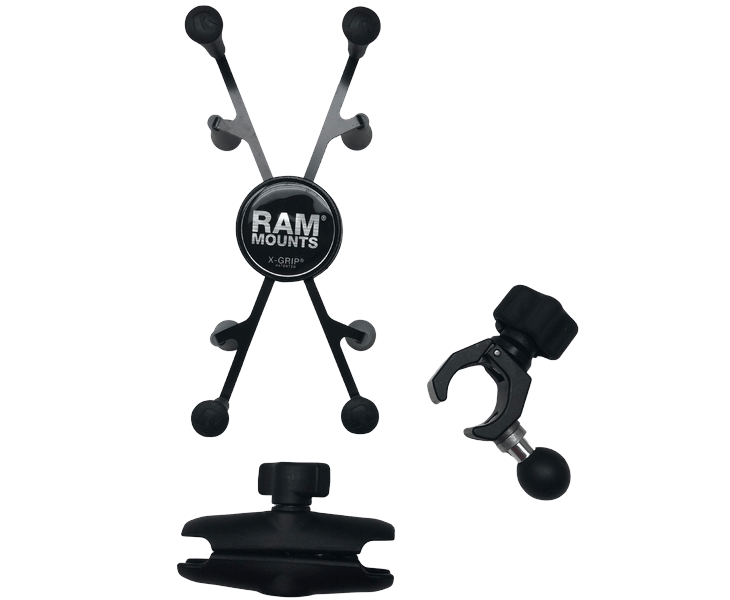

KIT-XGRIP-7X-Grip pour tablettes 7 pouces, avec bras à double prise et pince pour poteauX-Grip pour tablettes 7 pouces, avec bras à double prise et pince pour poteau
    Ce kit comprend :
  • POL-520024050 – X-Grip pour tablette 7 pouces
  • POL-5200201 – Bras à double emboîtement 1 pouce
  • POL-5200160 – Boule de serrage du poteau Griffe 1 ¼ pouces
325,00 € HT

Antennes pour Récepteur GNSS Arrow GOLD Basic - EOS

ANT-A45Antenne A45 (mFreq, mGNSS, L-Band)Antenne A45 (mFreq, mGNSS, L-Band)
950,00 € HT
ANT-FBANTAntenne Full Band pour Arrow Gold +Antenne Full Band pour Arrow Gold +
640,00 € HT

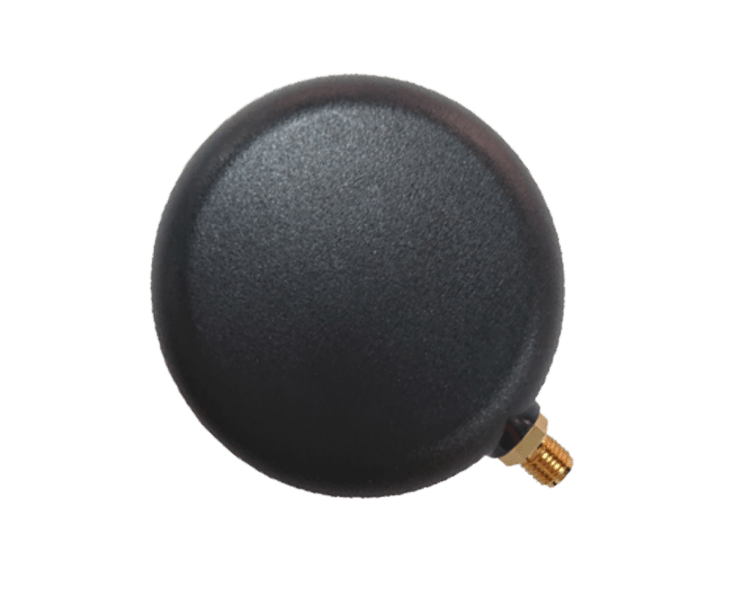

ANT-L1GNSS-MAntenne L1 GNSS, L-Band, magnétiqueAntenne L1 GNSS, L-Band, magnétique
195,00 € HT
ANT-L1GNSSAntenne L1 GNSS, L-Band, SMA FemelleAntenne L1 GNSS, L-Band, SMA Femelle
195,00 € HT
ANT-L1L2L5Antenne L1/L2/L5, L-Band SMA (F)Antenne L1/L2/L5, L-Band SMA (F)
375,00 € HT
ANT-BUMPER-5-60Pare-chocs pour support antenne 5 poucesPare-chocs pour support antenne 5 pouces
15,00 € HT

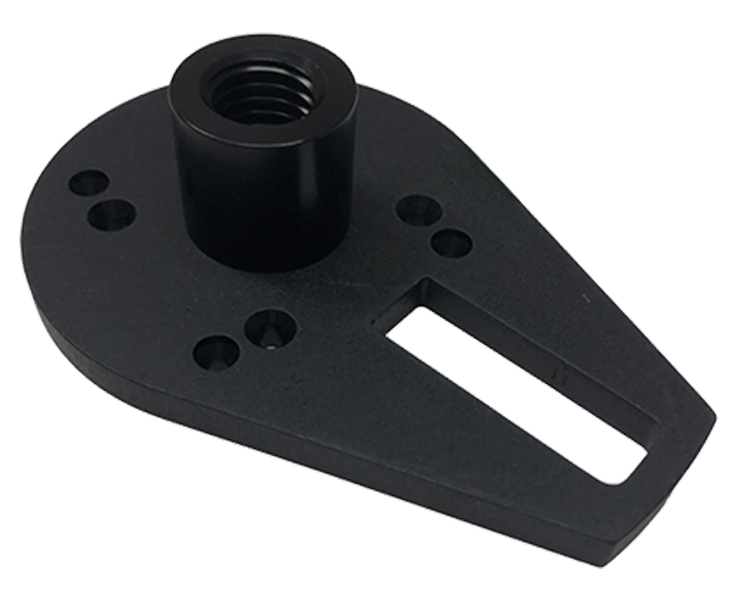

ANT-SAMPSupport de montage antenneSupport de montage antenne
65,00 € HT
ANT-AMPL5Support de montage pour antenne L1/L2/L5Support de montage pour antenne L1/L2/L5
65,00 € HT

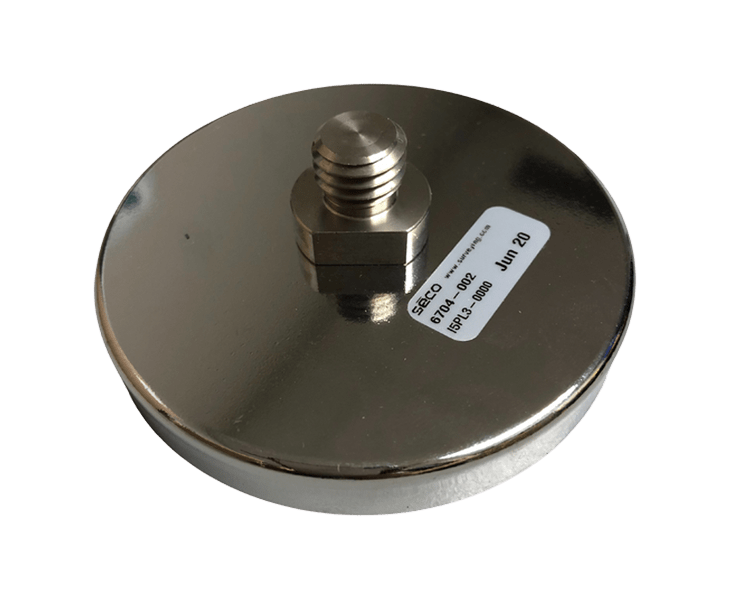

ANT-6704002Support magnétique 3,87pouces dia. ? x 11Support magnétique 3,87pouces dia. ? x 11
139,00 € HT

Extension de garantie pour Récepteur GNSS Arrow GOLD Basic - EOS

ARRGOLD-W1Arrow GOLD - Extension de garantie 1 an
795,00 € HT
ARRGOLD-W2Arrow GOLD - Extension de garantie 2 ans
1440,00 € HT
ARRGOLD-W3Arrow GOLD - Extension de garantie 3 ans
2040,00 € HT
