Valve Sense
IS-VS1A.1

iSafe / Senseven
Prix nous consulter IS-VS1A.1 Système d'inspection mobile Valve Sense Référence : IS-VS1A.1

PREMIER SYSTÈME D’INSPECTION MOBILE

  • Valve Sense IS-VS1A.1
  • Valve Sense IS-VS1A.1
  • Valve Sense IS-VS1A.1
  • Valve Sense IS-VS1A.1
  • Valve Sense IS-VS1A.1
  • Valve Sense IS-VS1A.1
Suivant Précédent

Le système d'inspection mobile Valve Sense pour la détection des fuites dans les vannes combine des capteurs d'émission sonore de haute qualité avec le smartphone 5G IS540.1 et le logiciel Senseven.

Une utilisation intuitive, une détection automatique des fuites, une gestion structurée des données et un processeur de haute qualité pour un traitement rapide des données en font un outil de maintenance unique dans les environnements industriels exigeants.

Description de la Valve Sense IS-VS1A

Les fuites au niveau des vannes dans les installations industrielles peuvent non seulement entraîner des pertes, des risques de sécurité ainsi qu’une éventuelle contamination ou pollution, mais également des coûts économiques élevés. C’est pourquoi les vannes doivent faire l’objet d’une inspection régulière et d’une maintenance préventive afin de garantir leur fonctionnalité.

Le système d’inspection mobile contrôlé par logiciel et IA se base sur une méthode éprouvée d’émissions acoustiques et la combine avec de nouvelles fonctions numériques. Les capteurs d’émissions acoustiques de haute qualité sont connectés au smartphone 5G IS540.1 et à une application spécialement conçue à cet effet. En cas de fuite d’une vanne, l’énergie libérée émet des signaux acoustiques dans la gamme des hautes fréquences. Ces ondes sont détectées par le capteur d’émissions acoustiques et les signaux sont envoyés au smartphone IS540.1 pour traitement. L’application développée par Senseven pour la détection des fuites dans les vannes assiste l’utilisateur de manière à ce que l’inspection puisse être réalisée sans arrêter le processus de production et sans aucune connaissance spécialisée. La formation fastidieuse des employés chargés des inspections et les arrêts de production sont évités grâce à une utilisation simple et conviviale de l’application. Les algorithmes et l’intelligence artificielle évaluent automatiquement les signaux des capteurs et fournissent des résultats immédiats.

Une maintenance régulière en interne avec Valve Sense garantit que les vannes ne soient remplacées que si elles fuient vraiment, tandis que les vannes en état de marche peuvent continuer à être utilisées. Les essais sont réalisés pendant le processus de production, sans qu’il soit nécessaire de tester la fonctionnalité de la vanne sur un banc d’essai externe. Cela permet d’éviter les arrêts de production et de réaliser des économies considérables en termes de coûts et de temps.

Les données mesurées sont automatiquement stockées dans une plateforme basée sur le cloud, le back-office, afin de les utiliser pour des analyses et des rapports ultérieurs. Aucune connexion Internet n’est nécessaire pendant l’inspection. La synchronisation automatique des données s’effectue dès que le smartphone est connecté. Le back-office devient ainsi un lieu central où le personnel de maintenance peut obtenir une vue d’ensemble de toutes les vannes critiques et identifier les besoins d’action.

COMMENT CELA FONCTIONNE-T-IL ?

QUATRE ÉTAPES FACILES

Valve Sense IS-VS1A.1

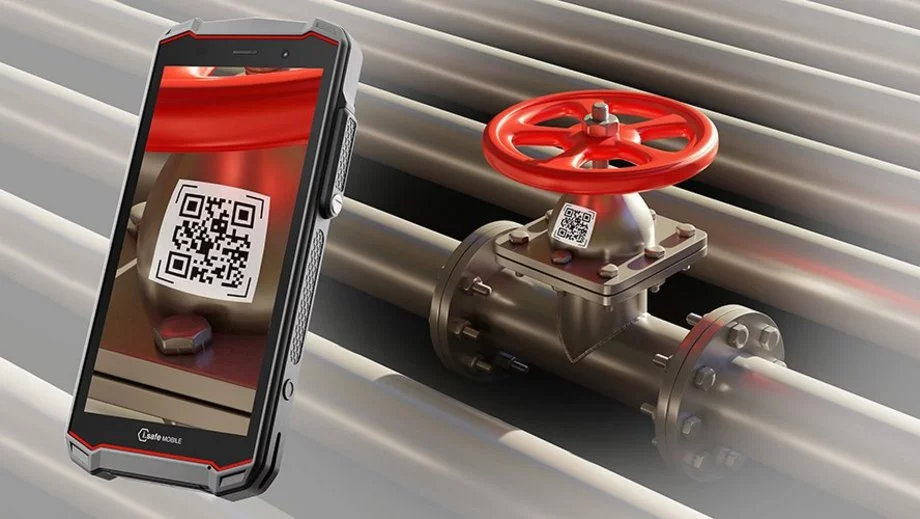

1. IDENTIFICATION DE LA VANNE

Scanner la balise RFID, le code QR ou saisir le numéro de série de la vanne à l’aide de l’écran de saisie

Valve Sense IS-VS1A.1

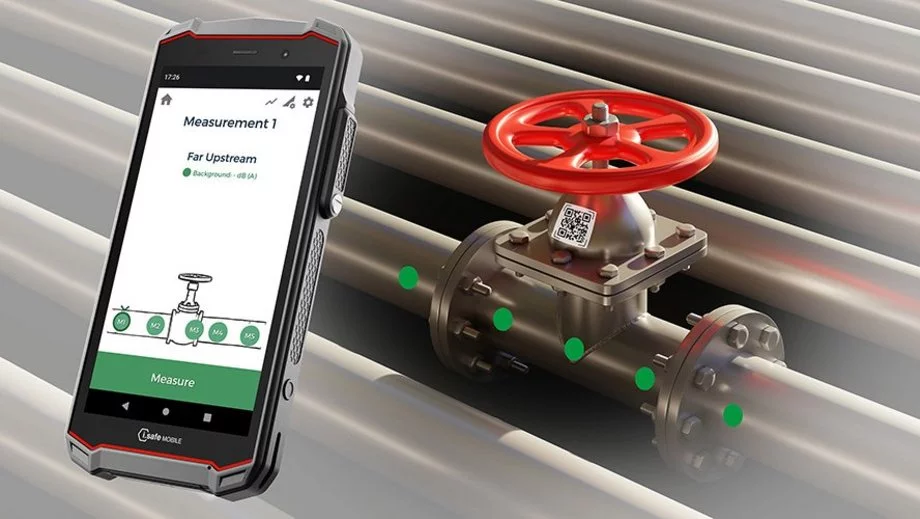

2. DÉTECTION DES SIGNAUX D’ÉMISSIONS ACOUSTIQUES

Le logiciel vous guide facilement tout au long du processus. Étape par étape, vous voyez où effectuer la mesure :
Devant la vanne, directement sur la vanne ou après la vanne

Valve Sense IS-VS1A.1

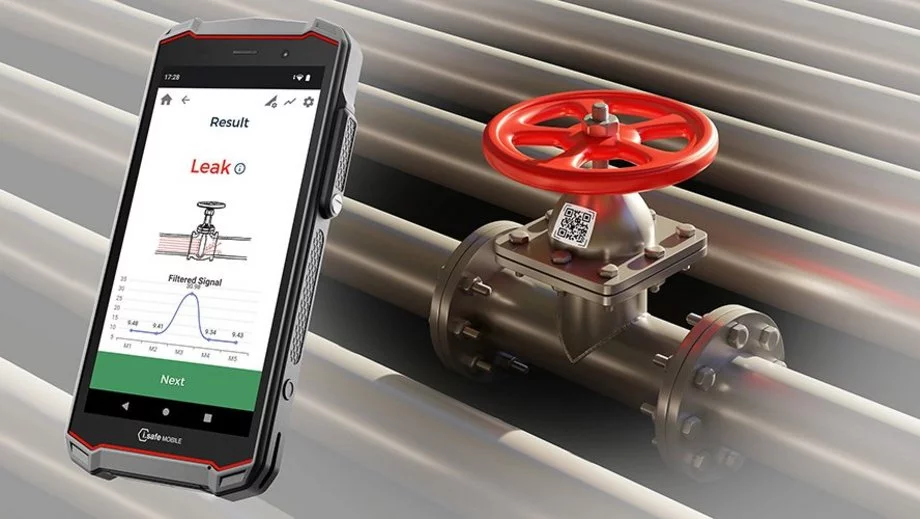

3. AFFICHAGE DES RÉSULTATS

Grâce aux signaux d’émissions acoustiques, des algorithmes détectent automatiquement si une vanne fuit ou non

Valve Sense IS-VS1A.1

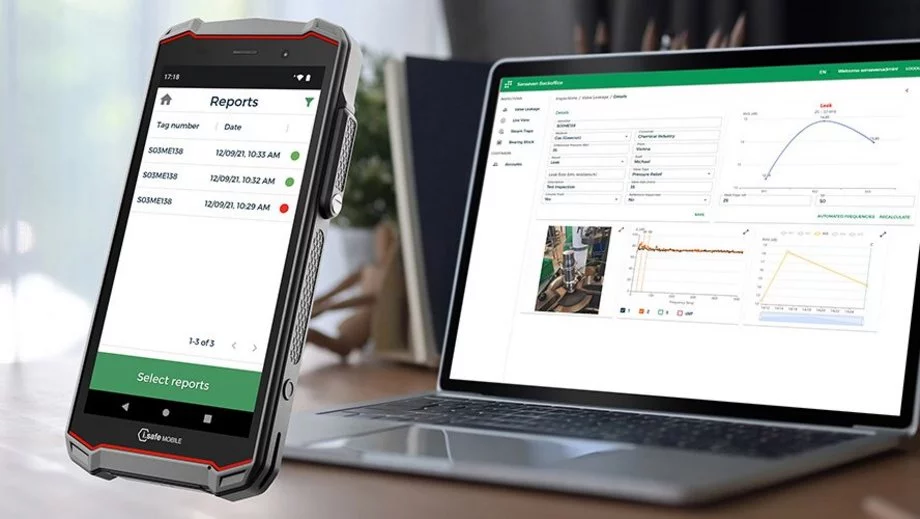

4. CRÉATION AUTOMATIQUE DE RAPPORTS

Dans le back-office, les données sont automatiquement synchronisées afin d’obtenir des mesures de maintenance sur la base de rapports individuels.

AVANTAGES

  • Application conviviale ne nécessitant pas de connaissances d'expert
  • Détection des fuites par algorithmes et intelligence artificielle
  • Processus d'inspection guidé par logiciel
  • Transfert de données automatisé dans un back office basé sur le cloud
  • Réduction des coûts grâce à la maintenance prédictive
  • Prévention des arrêts de production non planifiés

Caractéristiques techniques de la Valve Sense IS-VS1A

Homologations

ATEX Homologation II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
IECEx Homologation Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
UKCA Homologation II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
NEC500 Class I, II, III Division 1
Groups A B C D E F G T4

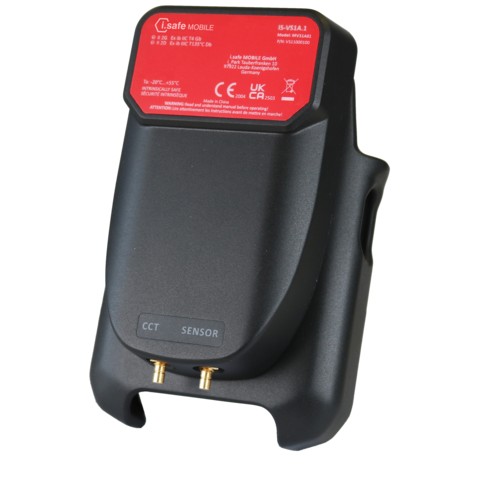

Electronique de mesure

Bande passante analogique 20 jusqu‘à 500 kHz
Plage d‘entrée 94 dBAE / 100 dBAE
Fréquence d‘échantillonnage Res.: 2 MHz / 16 bit
Bruit de fond < 12 μVRMS (95 – 300 kHz)
Consommation électrique < 700 mW
Dimensions 141,2 x 96,0 x 51,85 mm
Poids 219,3 g
Classes de protection Utilisable de -20 °C jusqu‘à +55°C

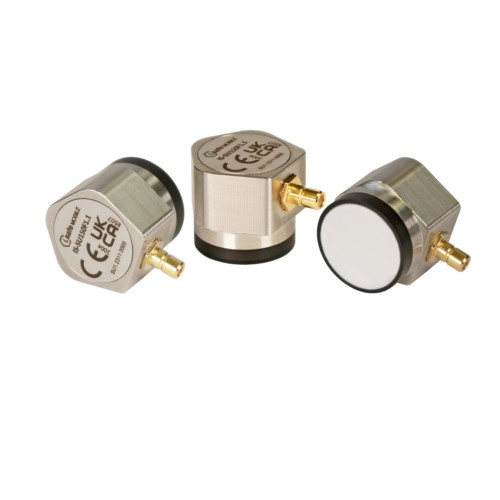

Capteurs à ultrasons - IS-SU150F1.1

Plage de fréquences 100 - 450 kHz
Plage de température -40 °C ... + 120 °C
Connexion SMB
Blindage contre la diaphonie > -80 dB
Taille 22,3 x 18,2 mm
Poids 29 g

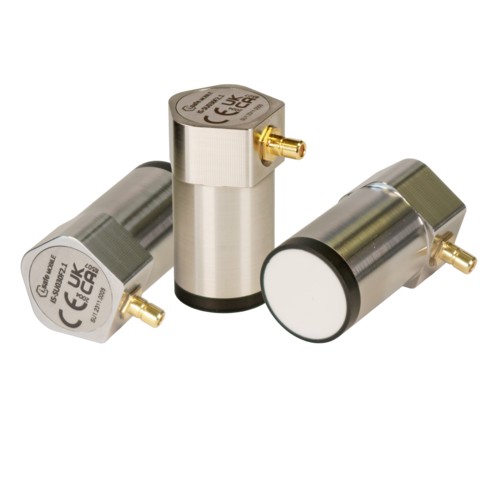

Capteurs à ultrasons - IS-SU150F2.1

Plage de fréquences 100 - 450 kHz
Plage de température -40 °C ... + 120 °C
Connexion SMB
Blindage contre la diaphonie > -80 dB
Taille 22,3 x 37,5 mm
Poids 63,4 g


Capteurs à ultrasons - IS-SU030F2.1 (option)

Plage de fréquences 20 - 80 kHz
Plage de température -40 °C ... + 120 °C
Connexion SMB
Blindage contre la diaphonie > -80 dB
Taille 22,3 x 37,5 mm
Poids 64 g


Câble de capteur IS-SC120BB1.1

Longueur 120 cm (2 pièces/kit)
Connexion SMB < - > SMB
Gainage Appareils pour l‘inspection
Plage de température -20 °C ... +60 °C
Poids 20 g (par câble)


Guide d'ondes

IS-WGLF1.1 - Verrouillage du guide d'ondes
Diamètre 55 mm
Verrouillage du guide d‘ondes ; Fixation pour capteur F1
Poids 79,5 g
IS-WGxx.1 - Guide d'ondes
Plage de température > 120 °C et < -50 °C
Taille 220 x 7 mm
Poids 89,8 g

Accessoires inclus

Isafe IS-TC1A.2

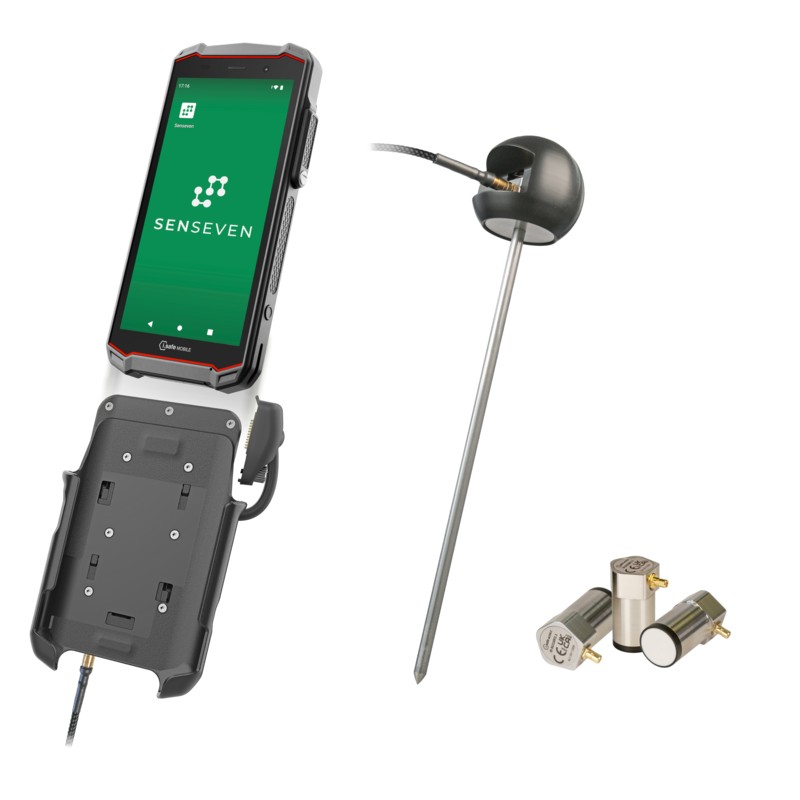

Livré avec :

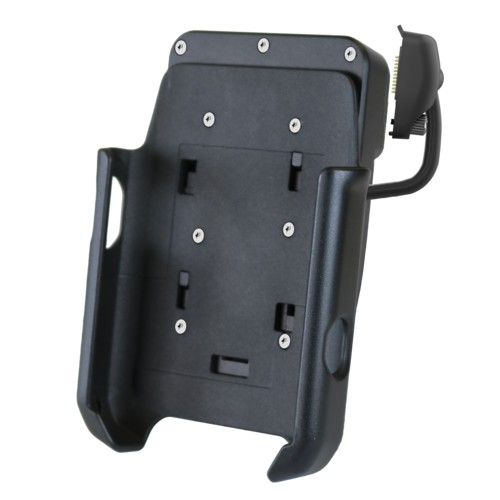

  • Électronique de mesure IS-VS1A.1
  • Capteur IS-SU150F1.1
  • Capteur IS-SU150F2.1
  • Verrouillage du guide d‘ondes IS-WGLF1.1
  • Guide d‘ondes IS-WGxx.1
  • 2 x câble de capteur
  • Agent de couplage
  • Film de couplage
  • Smartphone IS540.1
  • Batterie
  • Câble USB type C i.safe PROTECTOR 2.0
  • Adaptateur secteur universel
  • Tournevis
  • Film protecteur d‘écran
  • Chiffon de nettoyage écran
  • Manuel de démarrage rapide et instructions de sécurité
  • Mallette de transport


Garantie 2 ans.
