ATEX et IECEx - gaz, poussières et mines
Les portatifs MOTOTRBO R7Ex certifiés ATEX et IECEx fournissent des communications de grande qualité dans les environnements potentiellement explosifs et améliorent la sécurité de vos employés.
Grâce au son fort et net et aux fonctionnalités avancées du R7Ex, vos équipes entendent les appels et partagent les messages clairement, ce qui augmente les performances, accroît la productivité et réduit les temps d'arrêt. Sa couleur bleue caractéristique permet d'identifier au premier coup d'œil les radios utilisables en zone dangereuse.

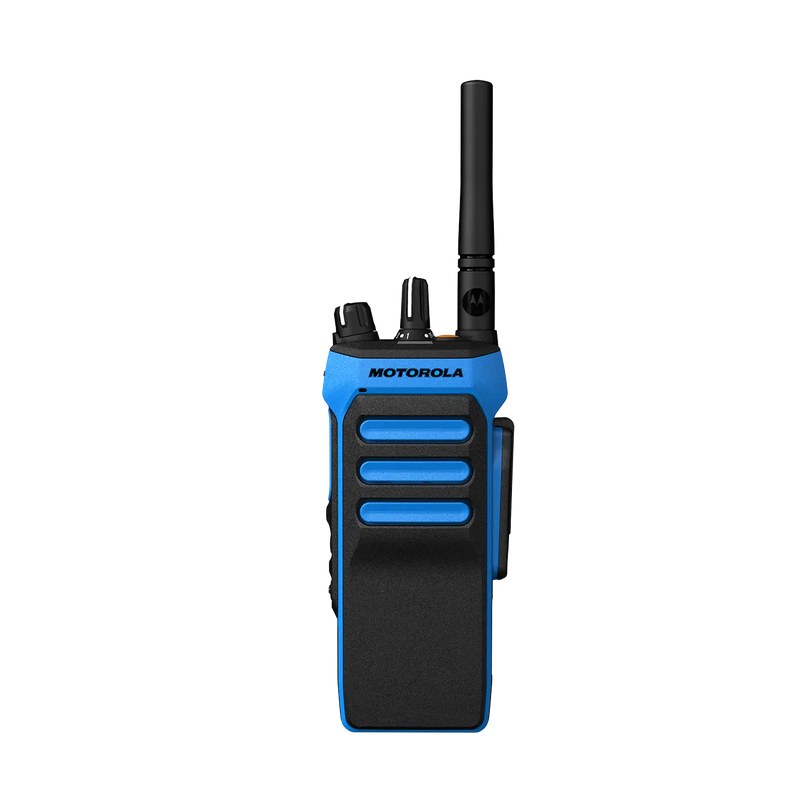

La radio MOTOTRBO R7Ex à sécurité intrinsèque est certifiée ATEX et IECEx pour être utilisée dans les environnements dangereux. Elle est étanche à la poussière et à l'eau pour résister aux conditions difficiles. Le son fort et clair améliore la sécurité et la productivité des employés et permet ainsi de réduire les temps d'arrêt.
Sur une plateforme pétrolière, dans une usine chimique ou sur une ligne de fabrication, un incident coûte cher et peut mettre des vies en jeu. Le MOTOTRBO R7Ex est certifié ATEX et IECEx pour une utilisation dans les zones où des gaz, des vapeurs, des fumées et des poussières inflammables peuvent être présents. Sa couleur bleue caractéristique permet d'identifier facilement les radios qui peuvent être utilisées en toute sécurité.
La radio avertit l'utilisateur lorsqu'une batterie non-ATEX a été installée, afin d'éviter tout risque d'incendie. C'est le point faible classique d'un parc de radios en atmosphère explosible : un accumulateur banalisé glissé dans un appareil certifié annule la certification de l'ensemble sans que personne ne s'en aperçoive.

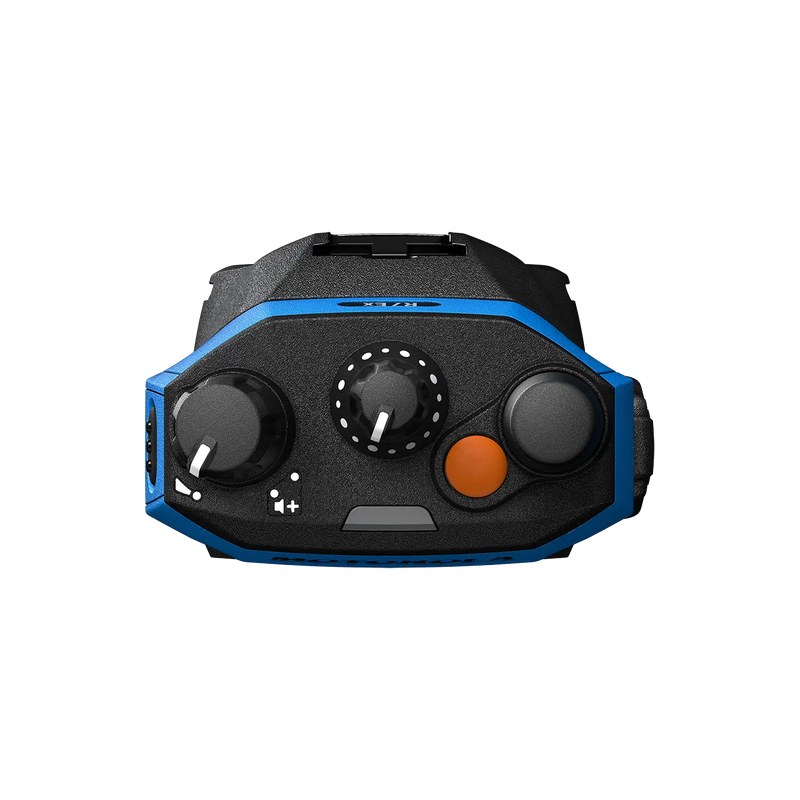

Un bouton d'urgence dédié et facile d'accès permet d'avertir rapidement les collègues d'un problème. Les fonctions Travailleur Isolé et Alerte Chute (PTA/DATI) appellent automatiquement à l'aide lorsque l'utilisateur n'est plus en capacité de le faire. Le R7Ex intègre le GNSS et le Bluetooth pour localiser rapidement les employés, en intérieur comme en extérieur, en cas d'urgence.
Le R7Ex dispose de commandes intuitives et d'indications d'état qui simplifient son utilisation, même avec des gants de travail épais. Il est certifié IP66 et IP68 : il résiste donc aux dommages causés par la poussière, aux jets d'eau puissants et à l'immersion totale jusqu'à 2 mètres pendant 2 heures.
La certification IP ATEX, définie par la norme IEC 60079, impose des tests plus rigoureux que la certification IP standard IEC 60529. L'équipement subit d'abord des tests d'endurance thermique pendant 28 jours, puis des impacts de billes chaudes ou froides, avant seulement de passer les tests IP. Les tests IP standards n'imposent pas ces conditions de stress préalables. Le R7Ex répond également aux normes IP64, IP65 et IP67.
La large plage de températures de fonctionnement, les matériaux résistants aux désinfectants et la certification MIL-STD 810 garantissent que la radio résiste aux conditions extrêmes, aux chocs et aux chutes qui se produisent dans les zones dangereuses. La liste des désinfectants et des substances de décontamination approuvés figure dans le manuel de l'utilisateur.
Les employés qui travaillent dans des environnements bruyants et stressants doivent pouvoir communiquer efficacement pour garantir leur sécurité et leur productivité. Le R7Ex combine un système de suppression du bruit par l'IA, doté d'une capacité d'apprentissage, et un haut-parleur à faible distorsion. Les personnes et les groupes communiquent d'une simple pression sur un bouton, sans que le bruit de fond ne masque le message.
Pompes, ventilateurs, foreuses, concasseurs, compresseurs ou générateurs : le bruit de fond des environnements potentiellement explosifs empêche les employés d'entendre correctement. Le R7Ex est doté d'un haut-parleur de 2,5 W et d'un bouton de volume à double clic avec booster, qui produit un son fort jusqu'à 108 phones à 30 cm. Une gamme de casques certifiés ATEX complète le dispositif pour protéger l'audition tout en laissant entendre les messages.
La technologie IMPRES™, le contrôle de gain automatique et l'ajustement de l'audio en réception atténuent les différences de niveau de voix entre utilisateurs et les écarts de positionnement du micro. L'audio intelligent ajuste automatiquement la sortie radio en fonction des niveaux de bruit ambiant, pour éviter les messages criards comme les appels manqués. La suppression automatique des réactions acoustiques empêche l'effet Larsen lorsque deux radios se trouvent à proximité l'une de l'autre.
Forage et exploitation minière, fabrication et transformation, stockage et distribution : chaque seconde d'arrêt coûte cher. Le R7Ex fournit des communications Push-to-Talk sécurisées et fiables qui contribuent à éviter les accidents, les pannes d'équipement et les erreurs d'opérateur, et qui accélèrent la résolution des incidents. Sa couverture étendue et l'enregistrement et la lecture de la voix intégrés évitent aux employés de manquer un appel.
Les commandes intuitives rendent le R7Ex simple à utiliser avec un minimum de formation. Ses boutons rotatifs et ses gros boutons d'alternat et d'urgence restent manœuvrables avec des gants de travail épais, et les boutons programmables donnent accès aux fonctions courantes en une seule pression. Côté administration, la programmation par ondes radio via DMR ou Wi-Fi permet de mettre à jour les radios sans les retirer du terrain.
La messagerie texte est idéale dans les environnements bruyants pour partager le numéro de série d'un matériel ou conserver une information réutilisable plus tard. La synthèse vocale lit les messages texte, ce qui permet à l'utilisateur de rester concentré sur son travail. L'horloge interne affiche l'heure pour suivre l'avancement d'une intervention, et des étiquettes NFC ou RFID peuvent être ajoutées à la radio pour l'attribution et la gestion du parc.
Le modèle FKP porte un écran couleur de 1.7 pouce affichant 5 lignes de texte, un clavier alphanumérique complet et 6 boutons programmables. Il gère 1000 canaux répartis en 250 zones. C'est la seule version à embarquer le Wi-Fi et le Bluetooth : elle s'impose dès que la messagerie texte, la géolocalisation en intérieur ou les mises à jour logicielles par Wi-Fi entrent dans le besoin.
Le modèle NKP se pilote entièrement au sélecteur et aux 4 boutons programmables, sans écran ni clavier. Il gère 64 canaux répartis en 4 zones et pèse 419 g contre 438 g pour le FKP, batterie comprise. C'est le choix des équipes qui utilisent quelques canaux fixes et qui veulent le geste le plus simple possible avec des gants.
Le R7Ex existe en version groupe de gaz IIA et en version groupe de gaz IIC. La version IIA couvre 350 à 470 MHz et émet jusqu'à 4 W. La version IIC, homologuée pour les atmosphères gazeuses les plus explosives (hydrogène, acétylène), couvre 400 à 470 MHz et plafonne à 2 W : c'est la limite qu'imposent les normes ATEX et IECEx pour ce groupe. En contrepartie, la version IIC tient plus longtemps sur une charge, jusqu'à 23,5 heures contre 19 heures.

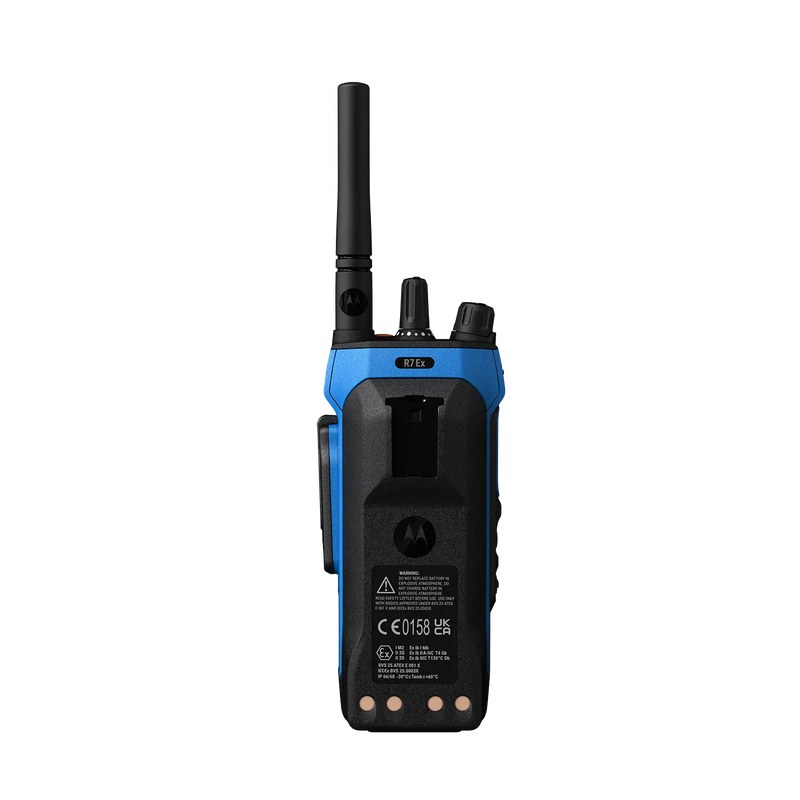

Le marquage porté par une radio ATEX se lit segment par segment. Voici ce que signifient ceux du R7Ex.
Les accessoires Motorola Solutions sont conçus et testés avec la radio pour répondre aux normes ATEX comme un système complet. C'est un point à ne pas négliger : une radio certifiée équipée d'un accessoire qui ne l'est pas perd sa conformité. La gamme couvre les micros haut-parleurs déportés, les casques, les batteries, les chargeurs et les étuis de transport.
Les batteries interchangeables couvrent une journée complète de travail. Les solutions de recharge permettent de recharger d'une à six batteries simultanément, ce qui garde le parc prêt d'une équipe à l'autre.
Étuis, sangles et clips fixent le R7Ex à la taille, sur les hanches ou sur la poitrine. Les utilisateurs travaillent les mains libres tout en gardant la radio à portée de main.
La radio est fournie avec 2 ans de réparation matérielle pour les défauts de fabrication et 5 ans d'assistance technique et de mises à jour logicielles. En option, une couverture de 5 ans de réparation matérielle défauts de fabrication et usure, ainsi que 5 ans de réparation pour dommages accidentels.
Ces modèles sont disponibles uniquement dans la région EMEA de Motorola Solutions. La disponibilité varie et est soumise à la législation et à la réglementation de chaque pays.
| Spécifications générales | |||
| R7Ex (gaz groupe IIA) Modèle à clavier complet (FKP) |
R7Ex (gaz groupe IIC) Modèle à clavier complet (FKP) |
R7Ex (gaz groupe IIC) Modèle sans clavier (NKP) |
|
| Fréquence | 350 - 470 MHz | 400 - 470 MHz | |
| Puissance d'émission RF | 4 W / 1 W | 2 W / 1 W Max 2 W autorisés par les normes ATEX/IECEx. |
|
| Espacement des canaux | 12,5 kHz, 20 kHz, 25 kHz | ||
| Capacité de canaux | 1000 | 1000 | 64 |
| Capacité de zone | 250 | 250 | 4 |
| Écran | Écran couleur 1.7" (132 x 90 px) avec 5 lignes de texte | n/a | |
| Tension d'alimentation (nominale) | 7,4 V | ||
| MOTOTRBO R7Ex avec batterie Li-Ion 2150 mAh IP68 (PMNN4848) | |||
| Dimensions (h x l x p) | 140 x 57 x 40 mm | 140 x 57 x 40 mm | 140 x 57 x 38 mm |
| Poids avec batterie, antenne non comprise | 438 g | 438 g | 419 g |
| Poids avec batterie, antenne flexible incluse Antenne flexible PMAD4139 ou PMAE4079. |
460 g | 460 g | 441 g |
| Autonomie de la batterie, numérique/analogique Autonomie type, profil 5/5/90 à puissance maximum de l'émetteur avec GNSS, Bluetooth et Wi-Fi désactivés. Les durées réelles peuvent varier. |
19 - 14,5 heures (23 / 20 heures à 1 W) |
23,5 / 20,5 heures (24,5 / 22 heures à 1 W) |
|
| Certification HazLoc et maritime | |||
| R7Ex (gaz groupe IIA) FKP | R7Ex (gaz groupe IIC) FKP | R7Ex (gaz groupe IIC) NKP | |
| Certification gaz | ATEX : II 2G Ex ib IIA T4 Gb IECEx : Ex ib IIA T4 Gb |
ATEX : II 2G Ex ib IIC T4 Gb IECEx : Ex ib IIC T4 Gb |
|
| Certification poussière | ATEX : II 2D Ex ib IIIC T 130°C Db IECEx : Ex ib IIIC T 130°C Db |
||
| Certification mine | ATEX : I M2 Ex ib I Mb IECEx : Ex ib I Mb |
||
| Température ambiante | de -30 °C à + 60 °C | ||
| Certifié IP (Ingress Protection) ATEX/IECEx | IP66, IP68 (étanche jusqu'à 2 mètres pendant 2 heures) Le R7Ex répond également aux normes IP64, IP65 et IP67. |
||
| Certificats de réglementation maritime | n/a | Directive sur les équipements marins 2014/90/UE MED/5.20 Réglementation 2016 UK/5.20 de la marine marchande (équipements marins) |
|
| Spécifications de l'émetteur | |
| Modulation FM | 12,5 kHz : 11K0F3E 20 / 25 kHz : 16K0F3E |
| Modulation numérique 4FSK | Données 12,5 kHz : 7K60F1D & 7K60FXD Voix 12,5 kHz : 7K60F1E & 7K60FXE Combinaison voix et données 12,5 kHz : 7K60F1W |
| Protocole numérique | ETSI TS 102 361-1, -2, -3, -4 DMR Tier II et DMR Tier III |
| Émissions des signaux parasites par conduction/rayonnement ETSI / TIA603E / ANSI C63.26, C63.4 |
-36 dBm < 1 GHz / -30 dBm > 1 GHz |
| Puissance du canal adjacent ETSI / TIA603E |
60 dB @ 12,5 kHz 70 dB @ 20 kHz / 25 kHz |
| Stabilité des fréquences | ±0,5 ppm (-30 °C à +60 °C) |
| Limitation de la modulation ETSI / TIA603E |
±2,5 kHz @ 12,5 kHz ±4,0 kHz @ 20 kHz ±5,0 kHz @ 25 kHz |
| Spécifications du récepteur | |
| Sensibilité analogique (12 dB SINAD) | 0,16 µV (moyenne) / 0,21 µV (maximum) |
| Sensibilité numérique (5 % BER) | 0,14 µV (moyenne) / 0,18 µV (maximum) |
| Émissions des signaux parasites par conduction/rayonnement ETSI / TIA603E |
< -57 dBm pour < 1 GHz < -47 dBm pour > 1 GHz |
| Intermodulation (ETSI) | > 65 dB |
| Intermodulation (TIA603E) | > 70 dB |
| Sélectivité du canal adjacent ETSI / TIA603A-1T |
> 60 dB @ 12,5 kHz > 70 dB @ 20 / 25 kHz |
| Sélectivité du canal adjacent TIA603D-2T |
> 45 dB @ 12,5 kHz > 70 dB @ 20 / 25 kHz |
| Rejet des fréquences parasites ETSI / TIA603E |
> 70 dB |
| Stabilité des fréquences | ±0,5 ppm (-30 °C à +60 °C) |
| Spécifications GNSS | |
| Systèmes de traçage à long terme. Valeurs 95e centile, plus de 5 satellites visibles à une puissance nominale de -130 dBm. | |
| Prise en charge des constellations | GPS, GLONASS, BeiDou, Galileo |
| TTFF (Time To First Fix), départ à froid | ≤ 35 secondes (double constellation) ≤ 60 secondes (simple constellation) |
| TTFF (Time To First Fix), départ à chaud | ≤ 2 secondes (double constellation) ≤ 10 secondes (simple constellation) |
| Précision horizontale | < 1 mètre (double constellation) < 5 mètres (simple constellation) |
| Spécifications du Wi-Fi | |
| Modèles à clavier complet (FKP) uniquement. | |
| Bande de fréquences | 2.4 GHz, 5 GHz |
| Normes compatibles | Wi-Fi 5 / IEEE 802.11a/b/g/n/ac |
| Protocoles de sécurité compatibles | WPA3, WPA2 |
| Protocole d'itinérance compatible | IEEE 802.11k/v/r |
| Nombre de SSID maximum | 128 |
| Spécifications du Bluetooth | |
| Modèles à clavier complet (FKP) uniquement. | |
| Technologie Bluetooth | Bluetooth, Bluetooth Classic, Bluetooth LE, Bluetooth Dual Mode |
| Version de base | Certifié pour les spécifications Bluetooth Core 5.2 |
| Portée | Classe 2, 10 m (33 ft) |
| Profils compatibles | HSP (Bluetooth Headset Profile), SPP (Serial Port Profile), PAN (Personal Area Network), GATT (Generic Attributes), localisation dans les bâtiments (balayage passif) |
| Connexions simultanées | 1 accessoire audio et jusqu'à 4 appareils de données |
| Spécifications audio | |
| Type de vocodeur numérique | AMBE+2™ |
| Réponse audio TIA603E / ANSI C63.26 |
+1, -3 dB |
| Puissance de sortie audio (nominale/maximale) | 0,5 W / 2,5 W |
| Distorsion audio à la puissance nominale | ≤ 1,5 % |
| Intensité sonore maximale de la voix par défaut (ISO532B) | 101 phones à 30 cm |
| Niveau sonore maximum programmable pour la voix | 108 phones à 30 cm |
| Ronflements et bruits | -40 dB @ 12,5 kHz -45 dB @ 20 kHz / 25 kHz |
| Spécifications environnementales | |
| Température de fonctionnement avec la batterie | Modèles IIA : de -25 °C à 60 °C (numérique), de -20 °C à 60 °C (analogique) Modèles IIC : de -30 °C à 60 °C |
| Température de stockage | de -40 °C à 85 °C |
| Choc thermique | Conforme à la norme MIL-STD 810C/D/E/F/G/H |
| Humidité | Conforme à la norme MIL-STD 810C/D/E/F/G/H |
| Décharge électrostatique | IEC 61000-4-2 Niveau 4 |
| Étanchéité à la poussière et à l'eau IEC 60079 et IEC 60529 |
IP66 et IP68 (étanche jusqu'à 2 mètres pendant 2 heures) |
| Brouillard salin | 5 % de NaCl pendant 8 heures à 35 °C, 16 heures au repos |
| Test d'emballage | Conforme à la norme MIL-STD 810D et E |
| Normes militaires | MIL-STD 810C, 810D, 810E, 810F, 810G et 810H : basse pression, température élevée, basse température, choc thermique, radiation solaire, pluie, humidité, brouillard salin, nuage de poussière et de sable, vibration, choc et contamination par les fluides |
| Couverture des services | |
| Compris | 2 ans de réparation matérielle défauts de fabrication, avec 5 ans d'assistance technique et de mises à jour logicielles |
| En option | 5 ans de réparation matérielle défauts de fabrication et usure, et 5 ans de réparation pour dommages accidentels |
Le R7Ex est disponible en version à clavier complet (FKP) et en version sans clavier (NKP). Certaines fonctions sont incluses, d'autres optionnelles, d'autres réservées aux modèles à clavier complet. Nous consulter pour la configuration adaptée à votre exploitation.
| Généralités | |
| Interface utilisateur | Clavier complet et écran couleur sur les modèles FKP Analogique et numérique, voix et données |
| Messagerie | Modèles de messages texte, messagerie texte libre, fonctionnalité Text to Speech, émission des bons de travail |
| Connectivité | Wi-Fi® intégré, audio Bluetooth, données Bluetooth, compatibilité avec des dispositifs PTT Bluetooth tiers |
| Géolocalisation | Suivi en extérieur par GNSS, géolocalisation en intérieur, mises à jour de la géolocalisation déterminée par les événements |
| Confort d'exploitation | Annonces vocales, rappel du canal principal, entrée tardive, balayage prioritaire, date et durée, enregistrement et lecture de fichiers audio |
| Robustesse | IP66 et IP68, robustesse MIL-STD 810 |
| Audio | |
| Traitement du bruit | Suppression du bruit assistée par IA dotée d'une capacité d'apprentissage, SINC+ (Single microphone noise cancellation), suppresseur de réactions acoustiques |
| Optimisation de la voix | Audio intelligent en mode analogique et numérique, audio IMPRES, renforcement des trilles, contrôle des distorsions du micro, ajustement du niveau sonore en réception |
| Commandes | Profil audio sélectionnable par l'utilisateur, bouton volume à double clic, transmission à commande vocale (VOX) |
| Systèmes | |
| Modes de fonctionnement | Mode direct double capacité, conventionnel, IP Site Connect |
| Systèmes à ressources partagées | Capacity Plus mono site, Capacity Plus multi-sites, Capacity Max |
| Gestion du parc | |
| Programmation | CPS 2.0 et gestion des radios, Over the Air Programming par DMR, mises à jour logicielles par liaison radio via Wi-Fi |
| Batteries | Alimentation IMPRES™, gestion de la batterie IMPRES, gestion des batteries par liaison radio, alerte batterie défectueuse |
| Exploitation | Maintenance préventive, minuterie de location |
| Sûreté et sécurité | |
| Protection de l'utilisateur | Bouton d'urgence, alerte chute, travailleur isolé, urgence numérique, tonalité de recherche d'urgence |
| Confidentialité des communications | Protection des données personnelles de base et renforcée, cryptage AES256, interruption de transmission |
| Contrôle du parc | Contrôle à distance, désactivation et activation de la radio |
| Sécurité de la plateforme | Processeur sécurisé, certificats numériques, système d'exploitation Linux sécurisé |
| Matériaux | Boîtier résistant aux produits désinfectants et de décontamination |
| Personnalisation | |
| Boutons programmables Comprend un bouton d'urgence qui peut également être programmé pour d'autres fonctions. |
6 sur les modèles FKP, 4 sur les modèles NKP |
| Affichage | Mode écran Jour/Nuit |
| Identification | Logement d'étiquette, étiquettes RFID/NFC (nécessite une installation après-vente) |
| Intégration | Intégration de capteurs Interface permettant aux développeurs tiers de créer des solutions de capteurs qui utilisent le R7Ex. |
Les accessoires sont conçus et testés avec la radio pour répondre aux normes ATEX comme un système complet. Un accessoire non certifié fait perdre sa conformité à l'ensemble.
| Nous contacter |
| Micros haut-parleurs déportés |
| Casques et oreillettes certifiés ATEX |
| Antennes |
| Batteries Li-Ion IMPRES certifiées ATEX |
| Chargeurs individuels et multiples |
| Étuis de transport, sangles et clips |
