Distribution Series 3 Dual Bus

ICT Power
Prix nous consulter Distribution Series 3 Dual Bus Référence : ICT-DISTRIBUTION

Panneaux de distribution de charge CC bus double

  • Distribution Series 3 dual bus
Suivant Précédent

La série DISTRIBUTION 3 DUAL BUS dʼICT fournit une capacité bus double indépendante pour systèmes redondants ou pour sites à tension mixte. Chaque bus a une valeur nominale de crête de 100A et fournit six sorties protégées par fusibles ou disjoncteur.

Les modèles standards sont disponibles pour les utilisations non-gérées, alors que les modèles intelligents comprennent les fonctionnalités de pointe dʼICT de gestion et de contrôle de puissance à distance TCP/IP.

Description des alimentations Distribution Series 3 Dual Bus

Les panneaux de distribution de la Distribution Series 3 Dual Bus CC sont conçus pour être utilisés dans des applications de 12, 24 ou 48 VCC. Tous les modèles sont équipés soit de sorties protégées par 12 fusibles ou disjoncteurs (suivant le modèle) avec des fusibles ATO FKS d’une capacité nominale de 80 volts, soit de disjoncteurs magnéto-hydrauliques (disjoncteurs vendus séparément). Les doubles tensions et polarités peuvent fonctionner simultanément.

Chaque bus est muni de six sorties d’une capacité nominale de 30 amps max (à 12/24 VCC), ou de 15 amps max (à 48 VCC). Les modèles à fusibles ont des voyants LED sur le panneau avant qui permettent d’identifier et remplacer facilement les fusibles fondus.

Un port de communications par Ethernet intégré et protégé (modèles à déterminer) permet de suivre le panneau à distance à l’aide d’un navigateur web répondant aux normes industrielles. Les protocoles HTTPS, TLS1.0 et SNMP V1/V2c/V3 sont pris en charge. Il est possible de suivre le courant du système et sa tension, les courants individuels de sortie et l’état des fusibles, et d’envoyer des alarmes sur de nombreux comptes email.

Les sorties CC peuvent être activées et désactivées à distance (modèles à déterminer), ce qui permet de redémarrer les charges connectées à travers la connexion Ethernet. Le délestage automatique des charges peut être défini de façon à protéger les charges critiques. Un dispositif de surveillance de réseau peut surveiller jusqu’à deux adresses I.P. et redémarrer les charges comme les routeurs qui ont besoin d’un redémarrage pour rétablir les communications avec le site.

La conception 1RU minimise l’encombrement du rack et convient à tous les racks de 19 pouces normalisés. Chaque bus a ses propres contacts d’inverseur d’alarme indépendants.

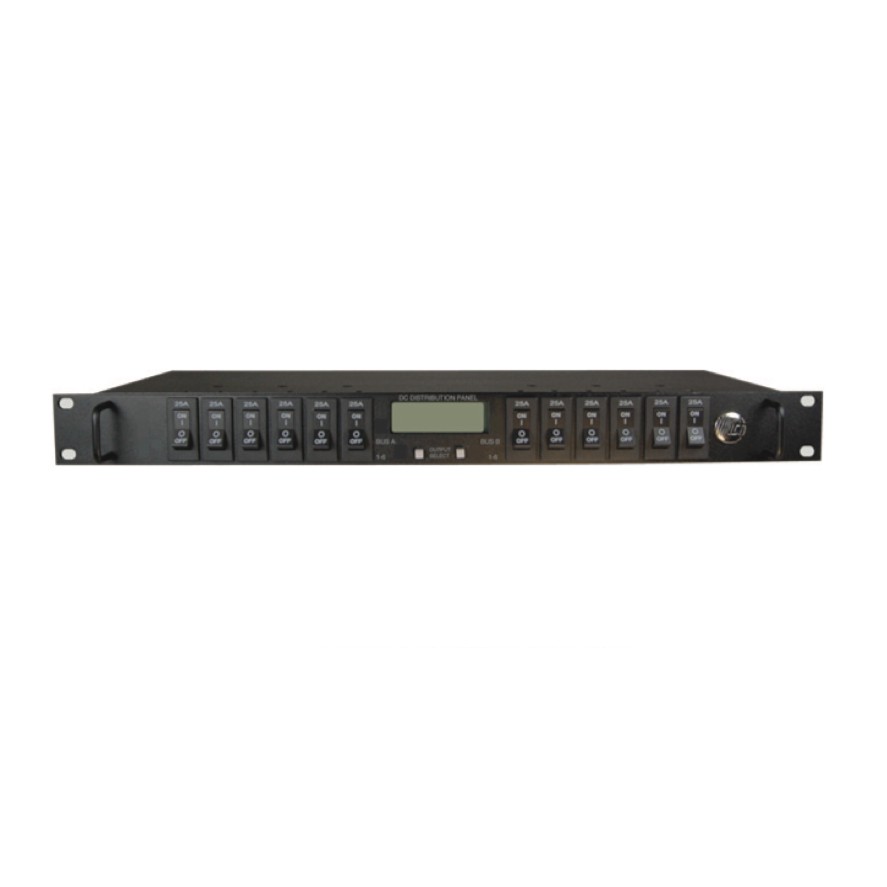

Distribution Series 3 Dual Bus

Caractéristiques communes

  • Courant nominal de crête de 200A / 100A par bus
  • Six sorties par bus
  • Contacts inverseur dʼalarme indépendants pour chaque bus
  • Choix de modèles protégés par fusibles ou par disjoncteur
  • Fusibles style FKS ATO (80 volt) ou disjoncteurs hydrauliques/magnétiques haute qualité et fiables, 12, 24 et 48VCC pris en charge
  • Tensions et polarités mixtes peuvent être prises en charge sur un même panneau (à condition de même masse)
  • Plage de température de fonctionnement de -30C à +60C
  • Voyants LED sur panneau frontal indiquant état du fusible (modèle fusible)
  • Garantie 2 ans

Caractéristiques modèle intelligent

  • Gestion à distance TCP/IP et contrôle de puissance du système et des sorties individuelles
  • Serveur web embarqué évite la maintenance du software
  • Interface utilisateur graphique très facile dʼutilisation
  • Capacité de mise à jour à distance du micro logiciel
  • Protocoles HTTPS, SMTP, SNMP pris en charge
  • Suivi et notification dʼalarme de chaque sortie pour lʼidentification de problèmes avec charges connectées
  • Les alarmes peuvent être envoyées sur différents comptes e-mail
  • Chaque sortie dispose de réglages ajustables de délestage
  • La fonctionnalité de surveillance du réseau exécutera un ping à une adresse I.P. prédéterminée et redémarrera le dispositif branché si pas de réponse
  • Cinq entrées numériques pour capteurs de suivi du site
  • Enregistrement des données

Performance et flexibilité

Tous les modèles présentent un courant nominal de crête de 200 amps (100 amps par bus) et jusquʼà six appareils CC peuvent être branchés à chaque bus. Les modèles protégés par disjoncteur prennent en charge 12, 24 et 48VCC, ainsi que les modèles à fusible, à condition dʼutiliser les fusibles FKS ATO (80V). Chaque bus peut avoir une tension ou polarité différentes pour prendre en charge des conceptions de systèmes flexibles.

Coûts de propriété et de maintenance du site réduits

Tous les modèles ont une garantie de 2 ans. Les modèles intelligents ont la fonction I.P. activée pour un suivi à distance et un arrêt à distance ou redémarrage des sorties individuelles, ce qui évite de potentiels déplacements inutiles. Les modèles intelligents disposent aussi de cinq contacts dʼentrée numériques pour le suivi du site, comme des capteurs de détection de porte, fumée et eau. Chaque entrée peur être étiquetée de manière personnalisée afin dʼassurer des e-mails dʼalarme détaillés. Tous les modèles Série Distribution 3 présentent des sorties inverseur indépendantes afin de faire le suivi et dʼinformer sur les conditions de lʼalarme pour chaque bus.

Suivi à distance TCP/IP

Les modèles intelligents à TCP/IP activé utilisent un connecteur Ethernet intégré avec un serveur intégré pour permettre aux utilisateurs de faire le suivi à distance des conditions de charge sur le panneau. Possibilité de réaliser le suivi de la tension et du courant du système, ainsi que la lecture du courant pour chaque sortie. Ceci peut fournir une piste en cas de problème au niveau de système dʼalimentation, ou dʼappareils branchés individuellement comme radio, relais ou amplificateur RF. Un email dʼalerte sera envoyé lorsque lʼalarme est déclenchée. Enregistrement des données jusquʼà 30 jours fourni.

Contrôle alimentation TCP/IP à distance

Les modèles intelligents permettent que les sorties individuelles CC soient mises en marche ou coupées à distance en utilisant la connexion TCP/IP. Ceci permet que les appareils branchés soient redémarrés ou coupés en évitant potentiellement un déplacement sur le site. La fonctionnalité de surveillance du réseau exécutera un ping à une adresse I.P. désignée et redémarrera une sortie assignée automatiquement, en permettant que des appareils comme des routeurs soient redémarrés sans courir le risque de perdre la communication avec le site. Le délestage est fourni par le biais de réglages personnalisés pour chaque sortie, permettant ainsi que les charges non-essentielles soient automatiquement coupées afin de prolonger dʼalimentation des charges critiques.

Caractéristiques techniques des alimentations Distribution Series 3 Dual Bus

Numéro de modèle

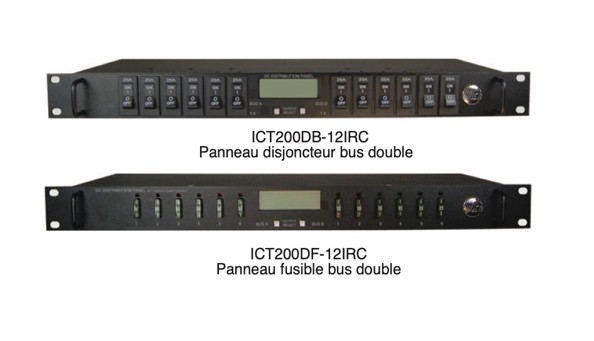

ICT200DF-12IRC
Panneau fusible bus double
intelligent avec TCP/IP
ICT200DB-12IRC
Panneau disjoncteur bus
double intelligent avec TCP/IP

Spécification de puissance

Tension appliquée (masse pos. ou nég.) 12, 24, 48VCC 12, 24, 48VCC
Courant nominal (crête/cont) 200A/160A 200A/160A
Courant nominal du bus (crête/cont) 100A/80A 100A/80A
Nombre de sorties par bus 6 6
Plage de tension de fonctionnement 10-60VCC 10-60VCC
Nombre de sorties CC à fusible ATO 12 ----
Calibre fusible ATO Max (12,24V/48V) 25A/15A(1)(2) ----
Nombre de sorties à disjoncteur ---- 12
Calibre disjoncteur max (12,24V/48V) ---- 25A/15A(1)(3)


Mécanique

Format 1UR- montage en rack 19 pouces avec poignées
Dimensions (pouces/mm) L x I x H 9,29 x 19,0 x 1,72 / 236mm x 482,6mm x 43,7mm
Masse (lbs/kg) 7,0 lbs / 3,2 kg
Connecteurs Goujon connecteurs dʼentrée M8 CC, borniers de sortie cage clamp 10-22AWG


Environnement

Plage de température de fonctionnement -30°C à +60°C


Communications et contrôle

Ethernet Serveur web intégré TCP/IP et interface utilisateur graphique 10/100BASE-T, IEEE 802.3 compatible
Protocoles pris en charge IPv4, HTTP, HTTPS, SMTP, DNS, TCP, UDP, ICMP, DHCP, ARP, SNMP v1/v2c
Ports SNMP Port UDP 161, déroutements SNMP, Port UDP 162
Mises à jour de micro logiciels Mise à jour par Enthernet
Sécurité Protection par mot de passe, cryptage SSL
Suivi de sortie 12 canaux Appel de courant mesuré et signalé pour chaque sortie, alarme sur sous intensité définie par l'utilisateur
E-mail et SMS dʼalerte Comptes dʼemail multiples, intervalles réglables
Enregistrement des données Jusquʼà 30 jours, à taux dʼéchantillonnage dʼune minute, téléchargement fichiers CVS, enregistrement des évènements majeurs
Surveillance du réseau Ping autonome de jusquʼà deux adresses I.P. et redémarrage sortie si pas de réponse, paramètres personnalisables
Redémarrage et réinitialisation Contrôle marche/arrêt individuel à distance pour chaque sortie
Mode récupération automatique Retour aux réglages sortie précédents suite à une perte de puissance
Séquencement de mise sous tension échelonné Utilisateur sélectionne de 0 à 60 secondes de délai entre les sorties
Délestage automatique Chaque sortie à définir par utilisateur, redémarrage manuel ou automatique
Alarmes à distance Contacts inverseur dʼalarme indépendants (F/NO/NF)

(1) Veuillez suivre toutes les recommandations du fabriquant. Les fusibles, les disjoncteurs, et le câblage doivent être continuellement exploités à 80 %, ou moins, de leur calibre.
(2) Envoi de lʼusine avec fusibles FKS ATO 80VCC calibre 12 - 15A installés.
(3) Disjoncteurs hydrauliques/magnétiques non-compris, doivent être commandés séparément.



Garantie : 2 ans.

Options installées en usine

DISJONCTEURS MAGNÉTIQUES

FUSIBLES FKS ATO 80VCC HYDRAULIQUES

Information sur la commande de fusibles et disjoncteurs 5 Amp ICT-CB5
10 Amp ICT-CB10
15 Amp ICT-CB15 ICT-80VF15
25 Amp ICT-CB25
Panneau dʼobturation pour les positions de disjoncteurs ICT-BLP
