GPS ASHTECH Mobile Mapper 100

Magellan Pro / Ashtech
gps ashtech mobile mapper 100

Récepteur GPS/SIG portable

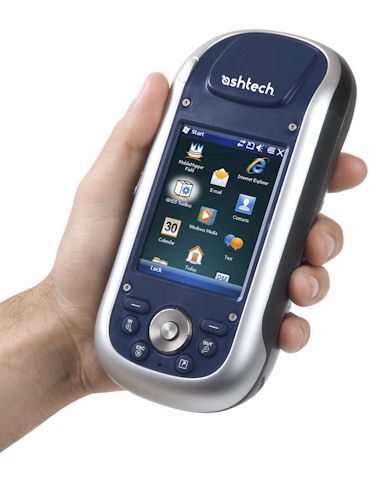

GPS ASHTECH Mobile Mapper 100
Réf. 990631-01

Accessoires

Une avancée déterminante pour la cartographie mobile de précision

MobileMapper® 100 est la nouvelle génération de carnet de terrain GNSS développé par Ashtech pour la cartographie mobile de précision. Conçu pour une collecte de données SIG efficace, le MobileMapper 100 utilise un système d’exploitation ouvert, des moyens de communications intégrés et la puissante technologie BLADE™ d’Ashtech. BLADE permet au MobileMapper 100 d’être très précis en temps réel et de rester performant en environnements difficiles en conservant la précision élevée désirée par les professionnels du SIG.

Produit arrêté

Produit Remplaçant : GPS Spectra Precision Mobile Mapper 120

Le MobileMapper 100 d’Ashtech propose des fonctionnalités évoluées dans un récepteur portable intelligent, compact et très léger, idéal pour une utilisation terrain. Combiné au logiciel Ashtech MobileMapper Field ou aux offres logicielles des partenaires d’Ashtech, le MobileMapper 100 possède la flexibilité et l’adaptabilité nécessaires pour répondre à toutes les exigences des utilisateurs SIG sur le terrain.

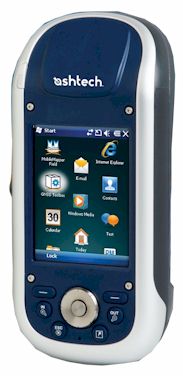

gps ashtech mobile mapper 100

Portable de haute précision

  • Carnet de terrain tout intégré pour une vraie mobilité
  • Puissance de la technologie de traitement GNSS BLADE
  • Précisions sub-métrique, décimétrique ou centimétrique en temps réel
  • Disponibilité accrue de la position en zone urbaine et sous écran de végétation

Conçu pour le terrain

  • Design compact et léger pour une mobilité optimale et un confort absolu
  • GSM/GPRS et Bluetooth intégrés pour une réception simplifiée des corrections différentielles et le transfert des données collectées
  • Puissance de l’électronique pour une collecte de données rapide et un traitement optimal des informations
  • Robuste et adapté à une utilisation extérieure tout-terrain

Flexible

  • Connectivité étendue et options multimédia
  • Utilise Windows® Mobile® 6.5 pour une totale compatibilité avec les logiciels tiers
  • Assure une interface avec des capteurs externes
  • Flexibilité GNSS : Configuration GPS ou GPS/Glonass
  • Compatible avec les réseaux de corrections RTK (VRS, FKP, MAC)

Logiciels MobileMapper Field et Office


Solution complète :
La suite logicielle MobileMapper Ashtech inclut toutes les fonctionnalités SIG répondant aux besoins des professionnels sans s’encombrer des fonctions complexes et peu utilisées. Elle assure également une interface directe avec les capteurs externes tels que les télémètres laser, ou détecteurs de canalisations.


Application polyvalente :
MobileMapper Field constitue la solution idéale pour la collecte et la gestion de données SIG, la création et la mise à jour de cartes.


Facilité d’apprentissage et d’utilisation :
Le logiciel Ashtech est très intuitif et requiert une formation minimale. Il permet un déploiement rapide pour la collecte et la maintenance à grande échelle de données SIG.

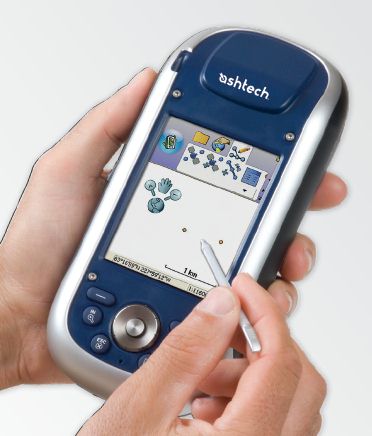

gps ashtech mobile mapper 100

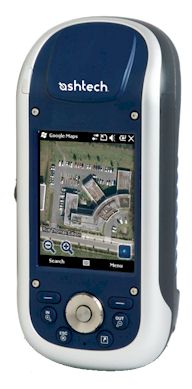

gps ashtech mobile mapper 100

Adaptez le MobileMapper 100 à vos applications :


L’ouverture Windows Mobile :
Avec Windows Mobile 6.5, MobileMapper 100 est doté d’un système d’exploitation optimisé pour facilité l’intégration de tout type de solution logicielle. Collectez des données SIG/GPS et créer vos propres cartes par l’intermédiaire de l’application SIG de votre choix, comme le logiciel tiers ESRI® ArcPad® ou l’application propriétaire d’Ashtech.


Choix de logiciels :
Tirez parti des solutions proposées par les partenaires d’Ashtech. De nombreuses applications existent pour répondre aux besoins spécifiques des utilisateurs dans différents domaines : métiers forestiers, agricoles, la gestion des réseaux, la localisation de câbles souterrains, la cartographie des ressources naturelles, etc. L’association d’une solution logicielle ou matérielle spécifique et de votre MobileMapper 100 formeront une solution SIG mobile complète et précise répondant à vos besoins professionnels.

Spécifications techniques du MobileMapper 100

Caractéristiques GNSS

  • 45 canaux :
    • GPS
    • GLONASS
    • L1 C/A
    • SBAS : WAAS/EGNOS/MSAS
  • Technologie BLADE d’Ashtech pour des performances optimales
  • DGPS, RTK et post-traitement avec le logiciel MobileMapper Office d’Ashtech
  • Fréquence de calcul de la position et des données brutes GPS, GLONASS, SBAS (code et porteuse) jusqu’à 20 Hz
  • Emission de messages NMEA 183
  • RTCM 2.3, RTCM 3.1, CMR et CMR+, DBEN, ATOM (Ashtech Optimized Messaging)
  • Réseau RTK : VRS, FKP, MAC

Caractéristiques de précision (RMS horizontal) 1

  • SBAS Temps réel : < 50 cm type
  • DGPS Temps réel : < 30 cm type
  • RTK Temps réel : < 30 cm jusqu’à 1 cm
  • Post-traitement : < 30 cm jusqu’à sub dm

Processeur

  • Marvell® PXA 320
  • Horloge fréquence 806 MHz

Système d’exploitation

  • Microsoft Windows Mobile version 6.5
  • Langues : français, anglais, espagnol, allemand, portugais, italien, coréen, chinois simplifié, chinois traditionnel et japonais.2
  • La fourniture logicielle inclut :
    • Module de contrôle des fonctionnalités GNSS
    • Internet Explorer
    • Microsoft Office Mobile
    • ActiveSync
    • Transcriber (reconnaissance d’écriture)

Communications

  • Cellulaire
    - Modem GPRS, EDGE classe 12 intégré
    - Quadribande 850/900 MHz, 1800/1900 MHz
  • Bluetooth
    - Bluetooth 2.1 (classe 2) avec DER
    - Profils : SPP, DUN, FTP, OPP, HSP, A2DP
  • Autres
    - RS232, USB à travers la station d’accueil
    - Réseau sans fil LAN 802.11b/g (fente SDIO)

Caractéristiques physiques

  • Taille
    - Récepteur : 190 x 90 x 43 mm
  • Poids
    - Récepteur seul : 0,48 kg
  • - Récepteur avec batterie : 0,62 kg

Interface utilisateur

  • Clavier
    - Clavier alphanumérique virtuel
    - Bouton de navigation, touches Ok, menu, échap., zoom avant/arrière, touches contextuelles
    - Clavier éclairé
  • Affichage
    - Écran couleur TFT haute résolution lisible au soleil avec écran tactile, rétro éclairage DEL
    - Taille : Portrait 3,5"

Mémoire

  • SDRAM 256 MO
  • Stockage de données utilisateur : Nand Flash 1 GO (non volatile)
  • Carte mémoire SDHC

Caractéristiques environnementales

  • Température de fonctionnement : -20 °C à +60 °C
  • Température de stockage : -25 °C à +70 °C
  • Humidité : 10 à 90 % sans condensation
  • Étanche
  • Vibrations et chocs : ETS300 019, test de vibration Mil-STD 810 méthode 514.5
  • Chute libre : 1,2 m sur béton

Caractéristiques d’alimentation

  • Batterie amovible : Li-Ion, 6600mAh
  • Autonomie de la batterie : > 8 h à 20 ºC avec GNSS activé 3
  • Temps de charge : 3 heures
  • Alim. externe : 9 à 28 Vcc

Multimédia et capteurs

  • Appareil photo 3M Pixels
  • Compas électronique
  • Accéléromètre
  • Haut-parleur
  • Microphone

Options logicielles

  • Logiciels Ashtech MobileMapper Field et Office
  • Fonctionnalité de post-traitement disponible pour le logiciel MobileMapper Field
  • Suite logicielle ArcPad

Accessoires standard

  • Stylet intégré
  • Station d’accueil :
    - Chargeur
    - Interface RS232
    - USB (Serveur et périphérique)
    - Logement pour charger une batterie additionnelle
  • Adaptateur secteur universel
  • Câble de transfert USB

(1) Performances de précision en utilisation portable obtenues avec de bonnes conditions, avec PDOP < 4 et plus de 5 satellites en vue. Les spécifications de précision sont susceptibles de varier en fonction des conditions atmosphériques, des trajets multiples, de la géométrie des satellites ainsi que de la disponibilité et de la qualité des corrections.

(2) Chargé à l’achat – aucune modification possible du langage de l’OS par la suite.

(3) BT, WLAN et rétro éclairage désactivés par défaut.

gps ashtech mobile mapper 100

Prix et accessoires
Nous consulter

Possibilité de location

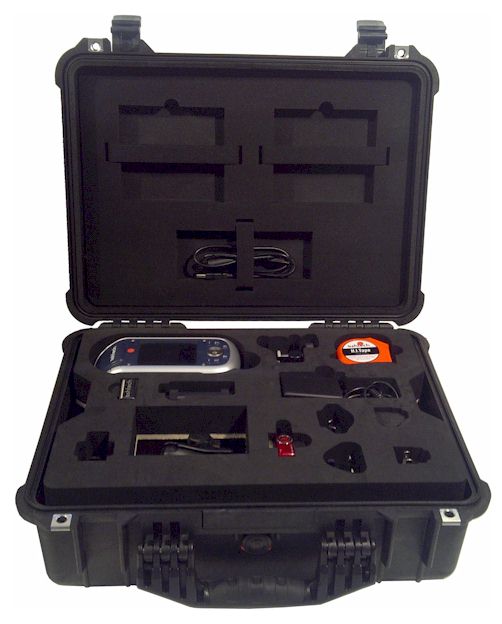

VD-ORBITICA 120
Valise durcie Pelicase (Réf. PC 1520)
avec Mousse haute-densité découpée

Pelisat 120
Accessoires en option
  Référence * Prix sur demande/devis En EUR TTC En EUR HT
Options Firmware Mobile Mapper 100 / Promark 100 / Promark 200
  680603 Option Glonass pour MM100/PM100/PM200 * *
  680604 Option NTRIP/Direct IP pour MM100/PM100/PM200 * *
  680635 Option Flying RTK pour MM1x0/PM1x0/PM2x0 474,00 395,00
  680605 Option RTK pour MM100/PM100/PM200 * *
  680607 Option GNSS L2 pour MM100/PM100/PM200 * *
Applications pour Mobile Mapper 100 / Promark 100 / Promark 200
  990604-01 Logiciel SIG MobileMapper Field 378,00 315,00
  680547-01 Option post-traitement pour le logiciel MobileMapper Field 474,00 395,00
  990646 Logiciel topo ProMark Field (avec post-traitement L1) 378,00 315,00
  990645 Logiciel FAST Survey - Internal GNSS seulement * *
Digiterra
    Carte SD 4 Go avec DigiTerra Explorer version Basic 282,00 235,00
    Carte SD 4 Go avec DigiTerra Explorer version Advanced 534,00 445,00
    Carte SD 4 Go avec DigiTerra Explorer version Professional 840,00 700,00
Abonnements Corrections Teria temps réel
  Teria-Cent-FR Corrections TERIA - Abonnement Centimétrique National pour 1 an (abonnement DATA à prendre en sus) * *
  Teria-Cent-FR-Mois Corrections TERIA - Abonnement Centimétrique National pour 1 mois (abonnement DATA à prendre en sus) * *
  Teria-Cent-FR-Sem Corrections TERIA - Abonnement Centimétrique National pour 1 semaine (abonnement DATA à prendre en sus) * *
  Teria-Dec-FR Corrections TERIA - Abonnement Décimétrique National pour 1 an (abonnement DATA à prendre en sus) * *
  Teria-Dec-Region Corrections TERIA - Abonnement Décimétrique Régional pour 1 an (abonnement DATA à prendre en sus) * *
Radios pour Promark 100 / Promark 200
  802144 Radio Satelline Easy 1W Trx pour PM100/PM200
Comprenant étrier, câble antenne et câble alim/data PoGo pour PM100/PM200
* *
  C3310190 Antenne, UHF, Ashtech 410-430 MHz (whip) avec TNC adap. * *
  C3310196 Antenne, UHF, Ashtech 430-450 MHz (whip) avec TNC adap. * *
  C3310188 Antenne, UHF, Ashtech 450-470 MHz (whip) avec TNC adap. * *
Accessoires pour Mobile Mapper 1x0 / Promark 1x0 / Promark 2x0
  206402C Batterie Li Ion 6600 mAh pour MM1x0/PM1x0/PM2x0 114,00 95,00
  802119-03 Station d'accueil pour MM1x0/PM1x0/PM2x0 150,00 125,00
  111752 Alimentation secteur pour station d'accueil MM1x0/PM1x0/PM2x0 66,00 55,00
  802134-02 Kit de 5 Stylets pour MM1x0/PM1x0/PM2x0 48,00 40,00
  980784 Antenne externe automobile avec câble pour MM1x0/PM1x0/PM2x0 108,00 90,00
  111780-ASH Carte WI-Fi 802.11 SDIO pour MM1x0/PM1x0/PM2x0 114,00 95,00
  702494 Câble allume-cigare pour GPS Ashtech MM1x0/PM1x0/PM2x0 84,00 70,00
  111659 Câble POGO de données fils nus pour MM1x0 / PM1x0 / PM2x0 78,00 65,00
  702488-S Câble POGO de données avec interface DB9 pour MM100 / PM100 / PM200 102,00 85,00
Etriers RAM
  RAM-B-149Z-UN4 Etrier RAM Guidon pour MM10/MM100/PM100/PM200 61,00 50,83
  RAM-B-138-UN4 Etrier RAM Fixe pour MM10/MM100/PM100/PM200 41,00 42,50
  RAM-B-148-UN4 Etrier RAM Ventouse pour MM10/MM100/PM100/PM200 66,00 55,00
  RAM-B-166-UN4 Etrier RAM Ventouse à dépression pour MM10/MM100/PM100/PM200 61,00 50,83
Cartes Mémoires SD Vierges
  MICROSD2GO Carte Micro SD HC 2Go avec adaptateur SD 10,00 8,33
  MICROSD4Go Carte Micro SD HC 4Go avec adaptateur SD 14,90 12,42
  MICROSD8GO Carte Micro SD HC 8Go avec adaptateur SD 24,90 20,75
Housses et Accessoires de Transport
  67901-01 Housse Nylon pour MM10/MM20/MM1x0/PM1x0/PM2x0 36,00 30,00
  664 Housse Etanche AQUAPAC « Fourre-tout taille large »
Fourre-tout étanche pour protéger ce que vous souhaitez.
Livré avec bandoulière et 4 oeillets d'attache, IP67. Ne permet pas d'utiliser le GPS en temps réel.
37,00 30,63
  206490 Sac matelassé de terrain Spectra precision  pour MM1x0 / PM1x0 / PM2x0 / PM700 / PM800 / SP80
Peut accueillir un récepteur avec ses accessoires plus antenne de précision
102,00 85,00
  802142 Valise durcie universelle pouvant contenir 2 sacs matelassés de terrain MM100/PM100/PM200 206410 414,00 345,00
  PC 1450 Valise Pelicase PC 1450 avec Mousse
(Dim int. : 371x259x152 mm / Dim ext. : 407x330x175 mm)
Peut accueillir un récepteur avec ses accessoires (hors antenne de précision)
194,40 162,00
Antennes de précision et câble pour Mobile Mapper 100 / Promark 100 / Promark 200
  802133 Antenne de précision (GPS L1+Glonass) sans câble pr Promark/MMCX/MM100/PM100/200 ASH-660 * *
  802135 Antenne haute-précision Bi-Fréquence (L1/L2/L5+GlonassL1) sans câble pr MM100/PM100/PM200 ASH-661 * *
  702058 Câble Antenne pour GPS Magellan MMCX / Promark 3 / MM 100 / PM100 / PM200 102,00 85,00
  740439+TNC Câble antenne de 10 mètres avec adaptateur femelle TNC/TNC pour GPS Magellan MMCX / PM 3 / MM 100 / PM100 / PM200 180,00 150,00
Accessoires Terrains - Cannes et Sac à Dos pour Antenne de précision
  802155 Embase pour canne pour MM1x0/PM1x0/PM2x0 210,00 175,00
  111878-S Canne Carbone de 2 x 1m avec passage pour câbles 474,00 395,00
  103717-S Extension verticale d'antenne 66,00 55,00
  111146-1-S Ruban à mesurer 54,00 45,00
  800954-01-S Barre d'initialisation cinématique 342,00 285,00
  ACCESSTOPO Accessoires TOPOGRAPHIQUES
Trépieds, cannes, embases, sacs de transport, etc...
Accessoires topographiques Accessoires topographiques
Accessoires pour Radio
  702491-S Câble alim/data PoGo Easy Radio pour PM100/Pm200 (incluant câble d'alim SAE Externe) 126,00 105,00
  802151 Etrier pour Radio Satel PM100/PM200 234,00 195,00
Lasermètre
  TP360B Lasermètre TruPulse 360 BlueTooth Tarif sur demande
