TMS1000
TMS1000 : Serveur NTP
de table synchronisé par GNSS

  TimeLink Microsystems

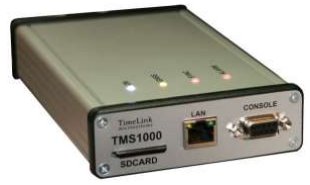

TMS1000 Serveur NTP de table synchronisé par GNSS


Le TMS1000 est un équipement de table compact permettant de fournir une source de temps de bonne stabilité sur un réseau Ethernet TCP/IP.
Le TMS1000 est un serveur de temps qui utilise le protocole NTP (Network Time Protocol) permettant de synchroniser tous les calculateurs connectés sur le réseau.
Le TMS1000 utilise une source indépendante pour obtenir le temps et assurer sa synchronisation au travers du récepteur GNSS intégré.

NTP Server

Le serveur intégré est de type NTPPrimaire aux fonctionnalités suivantes :

  • Serveur de niveau 1, conforme avec le protocole NTP v3-v4 paramétrable
  • Mode : Serveur (question/réponse)
Les calculateurs clients peuvent être synchronisés avec une précision de 1 à 10 ms. Un logiciel client NTP doit être installé sur chaque poste client pour sa synchronisation avec le serveur.

GNSS
Le récepteur GNSS est un récepteur dédié aux applications de temps, il est capable d’acquérir 12 satellites ou plus (selon type de récepteur) en simultané. Il délivre un top seconde de très grande précision.

Télésurveillance
La télésurveillance de l'équipement s'effectue par la liaison réseau par l'utilisation par l'utilisation d'un serveur Web intégré.

Configuration
La totalité de la configuration de l'équipement est contenue dans une mémoire de type micro SDCARD amovible :
  • paramètres réseaux
  • configuration FPGA
  • mode de fonctionnement

Ce moyen permet une reconfiguration rapide et sûre en cas de rempalcement de l'équipement.





Spécifications (Haut de la page)

NTP/SNTP

    NTP
  • (Network Time Protocol) : NTP (RFC 1305) SNTP (RFC 1361).
  • Réseau Ethernet 100 Mbps Embase RJ45 - Identification "LAN"
  • Service NTP - Port UDP 123 fonctionnement Requête/Réponse(unicast)

HTTP-SSH

Page web pour la télésurveillance
  • Service SSH : Port TCP 22
  • Service HTTP : Port TCP 80
  • Service de surveillance à distance : Trame UDP vers liste configurable d'adresse IP, numéros de port

Sortie 1PPS

Niveau : 0-5V - Impulsion positive - 50 Ohms
Embase BNC Femmelle - Identification "1 PPS Out"
Durée : 1 ms - Période : 1 Hz - Front montant significatif


Précision du 1 PPS

  • ± 50 à 100 ns par rapport au temps UTC en fonctionnement nominal.

Carte SD

Connecteur de type "push-push" accessible depuis l'arrière de l'équipement. Identification "SD-Card"


Connecteurs

  • TNC pour l’entrée antenne GNSS.
  • Console : Connecteur de type DB-9, vitesse 115200 bauds, 8 bits, 1 bit de stop.
  • RJ45 pour la connexion au réseau.

Interface réseau

  • Ethernet IEEE 802.3. 10/100 Base TX.

Dimensions

  • Largeur : 105mm
  • Hauteur : 33mm
  • Profondeur hors tout : 167mm
  • Poids : 418 g

Alimentation :

Entrée(s) d'alimentation
  • Embase pour adaptateur 12VDC(fourni)
  • Consommation : ~3W sous 12VDC

Accessoires

A préciser à la commande suivant le type de récepteur

  • Antenne GNSS (GPS,GPS+GLONASS....)
  • Protection foudre
