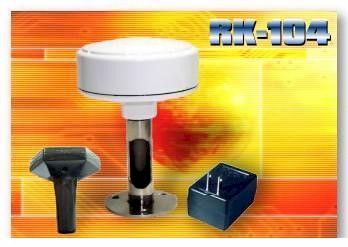

Le RK-104 est un excellent transmetteur de signaux GPS L1 qui est constitué d'un duo de deux antennes afin de retransmettre en temps réel les signaux GPS extérieur en intérieur. Le système est composé d'une antenne GPS externe hautement sensible, d'un circuit d'amplification avec une antenne radiante d'intérieur de type Helix et d'une alimentation. L'antenne intérieure de type Helix permet à de nombreux récepteurs GPS de capter les signaux GPS normalement dans un espace clos alors que l'antenne GPS principale est installée dehors.

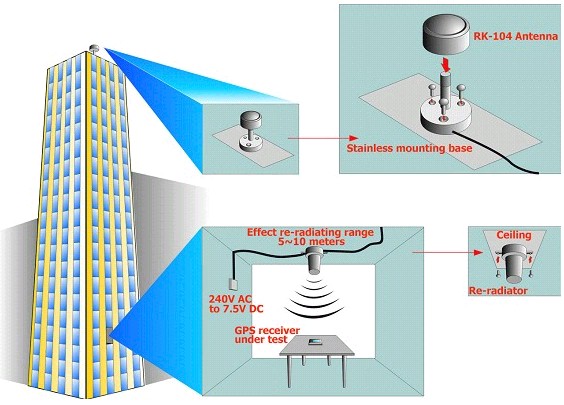

Le signal GPS L1 est un code étendu modulé d'une fréquence de 1575,42 MHz (1.023 BPSK). La puissance du signal d'entrée à l'antenne de réception est d'environ -130 dBm (étendu sur 2MHz). De plus, cet élément est plug'n'play et peut donc être installé dans un endroit sécurisé de façon permanente ou alors à la convenance de l'utilisateur en utilisant par exemple le montage par vis, tout ceci dans le but d'être relié à l'antenne radiale Helix.

Spécifications    (Haut de la page)

• Compact, petit prix, hautes performances
• Antenne réceptrice totalement étanche (norme IP66)
• Montage permanent par vis, montage sur tableau de bord
• Un récepteur GPS externe pour plusieurs différents récepteurs GPS
• Réception en temps réel des signaux GPS externes (pas de décalage entre la réception externe et la transmission à l'antenne radiante interne)
• 40 mètres de câble pour la liaison antenne externe/interne
• Portée du signal émis par l'antenne radiante interne : 5 à 10 mètres

(Haut de la page)

Applications possibles

• Laboratoire

• Mobile Home, camping car

• Bureaux

• Plusieurs moyen de locomotion comme les camions, trains, bateaux, bateaux marchands, cars...

Précautions

L'antenne interne doit être totalement isolée et ne doit pas avoir l'antenne GPS externe en ligne de mire afin d'éviter une perturbation du signal.

Spécifications
Spécifications électriques de l'antenne externe, TA=25oC (Câble=40m)
Description	Paramètre	Min	Type	Max	Unités
Fréquence	signal L1		1.575		GHz
Bande passante			50		MHz
Gain amplifié			28		dB
Bruit			1.3		dB
Sortie SWR			2.0:1		ratio
Entrée DC		4.5		5.5	Vdc
Spécification électriques de l'antenne radiante, TA=25oC
Description	Paramètre	Min	Type	Max	Unités
Fréquence	signal L1		1.575		GHz
Bande passante			20		MHz
Impédance			50		ohm
Gain			30		dB
Bruit			2.0		dB
sortie SWR			1.6:1		ratio
Élément	Type Helix
Polarisation	RHCP
sortie RF	à 1dB gain compression		-2.0		dBm
Entrée DC		+6		+30	Vdc
Consommation			55		mA
Portée du signal transmit: environ  5-10 mètres de l'endroit ou est placé l'antenne radiante.
