PORTATIFS PMR
VHF ET UHF
|
|
IC-F3022T / S
VHF avec clavier / VHF sans clavier
IC-F4022T / S
UHF avec clavier / UHF sans clavier
Spécifications - Accessoires |
Robustes et étanches
Ces terminaux sont constitués d’un boîtier en polycarbonate et d’un châssis en aluminium qui en font des équipements très fiables, utilisables dans des
conditions extrêmes.
Etanches à l’eau et aux poussières conformément à la norme IP-54 (IP-65 en cours), ces équipements sont de véritables compagnons tout terrain.
Multi signalisation d’origine
Les signalisations CTCSS, DTCS, 2 tons et 5 tons sont disponibles en standard et permettent de s’adapter à tout type d’utilisation.
Afficheur alphanumérique
La série IC-F3022 est dotée d’un large écran de 8 caractères.
Une série d’icônes est également disponible indiquant entre autre l’état de la batterie, la force du signal, le passage en émission, Etc.
Grande autonomie avec batterie lithium
Ces portatifs sont livrés d’origine avec une batterie Lithium Ion de 1150mAh (BP-231) ou 2000mAh (BP-232N).
La technologie Lithium permet d’éviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.
Autres caractéristiques
Bouton rouge d’appel d’urgence - Fréquence de couverture étendue (VHF 136-174MHz / UHF 400-470MHz) - Espacement des canaux paramétrable (12,5 - 20 - 25kHz) -
128 canaux - 8 touches programmables - Etc.
Nombreux accessoires disponibles
Pour un confort d’utilisation optimal, une prise double jack (2,5-3,5mm) permet de connecter divers accessoires : microphone, oreillette, casque vox, etc.
De plus, la platine optionnelle (40 broches) permet d’ajouter un brouilleur de voix pour la confidentialité des communications (UT-109R ou UT-110R) ou un décodeur DTMF pour utiliser la
fonction ANI (Automatic Number Identifi cation).
Général |
| Couverture en fréquences : |
IC-F3022T/S 136-174MHz
IC-F4022T/S 400-470MHz |
| Nombre de canaux : |
128 canaux / 8 banques |
| Espacement des canaux : |
12,5kHz / 20kHz / 25kHz |
| Impédance d’antenne : |
50Ω (SMA Type) |
| Alimentation : |
7,2V DC |
Consommation (approx) :
Emission à 5W
à 4W
Réception AF max.
Veille |
1,5A
1,5A
250mA
72mA |
| Température d’utilisation : |
-25°C à +55°C |
| Dimensions (L × H × P) : |
53 × 120 × 32,5mm (projections non incluses) |
| Poids (avec BP-231) : |
260 g |
| Chocs et anti-vibrations : |
norme militaire MIL-STD810 |
Emetteur |
| Puissance de sortie : |
5W (VHF) 4W (UHF) |
| Déviation maximum : |
± 5kHz (large)
± 4kHz (moyen)
± 2,5kHz (étroit) |
| Limitation de modulation : |
60 – 100% au Max. de la déviation |
| Distorsion harmonique : |
1,5% typ. (AF 1kHz, 40% déviation) |
| Réjection du canal adjacent : |
70dB Min. |
Puissance du canal adjacent :
VHF
UHF |
80 / 80 / 70dB Min. (large, moyen, étroit)
76 / 74 / 68dB Min. (large, moyen, étroit) |
| Connecteur HP externe : |
3 connecteurs 2,5 - 3,5mm / 2,2k |
Récepteur |
| Fréquence intermédiaire : |
1ère 46,35MHz |
| Sensibilité : |
2ème 450kHz |
| Sensibilité du squelch : |
-4dBμV (emf : à 20dB SINAD) |
Réjection du canal adjacent :
VHF
UHF |
76 / 75 / 66dB (large, moyen, étroit)
74 / 73 / 64dB (large, moyen, étroit) |
| Réjection fréquence image : |
70dB |
| Intermodulation : |
67dB |
| Puissance de sortie audio : |
0,5W (distorsion 5% sous 8Ω) |
| Connecteur HP externe : |
2 connecteurs 2,5 - 3,5mm / 8Ω |

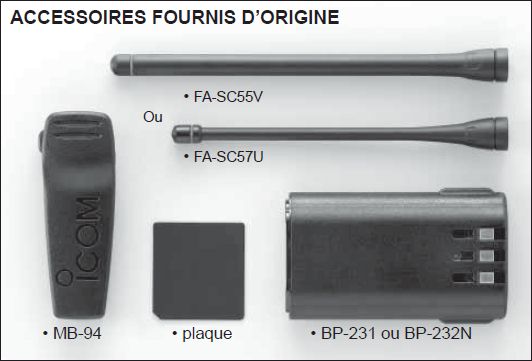

Accessoires Livrés
Accessoires en option :
- BP-230N : Batterie Li-Ion 7,4V / 1150mAh
- BP-232N : Batterie Li-Ion 7,4V / 2000mAh
- BP-240 : Boîtier piles (6 x AAA non fournies)
- CP-17L : Cordon allume cigare fi che coudée
- FA-SC25V : Antenne VHF 136-150MHz
- FA-SC55V : Antenne VHF 150-174MHz
- FA-SC25U : Antenne UHF 400-430MHz
- FA-SC57U : Antenne UHF 430-470MHz
- FA-SC56VS : Antenne courte VHF 150-162MHz
- FA-SC57VS : Antenne courte VHF 160-174MHz
- FA-SC73US : Antenne courte UHF 450-490MHz
- FA-SC61VC : Antenne VHF 136-174MHz ajustable
- FA-SC61UC : Antenne UHF 380-520MHz ajustable
- LC-BF3022CP : Housse en cuir avec clip pivot
- LC-BF3022NC : Housse nylon avec clip métal
- LC-ERF34GPIVO : Housse cuir avec clip pivot
- LC-B2362N : Baudrier couleur noire
- LC-B2362O : Baudrier couleur orange
- MB-93 : Clip pince système pivot
- MB-94 : Pince crocodile (fournie d’origine)
- MB-96N : Passant cuir pour ceinture (à utiliser avec un MB-93)
- MB-96F : Passant cuir pour ceinture (à utiliser avec un MB-94)
- SP-13 : Oreillette
- UT-105 : Carte SmarTrunk II™
- UT-108R : Platine ANI et décodage DTMF
- UT-109R : Platine scrambler 32 codes à inversion de fréquence
- UT-110R : Platine scrambler 1020 codes tournants
- EP-OT1FBL : Oreillette translucide
- EP-OT2FNL : Oreillette translucide avec micro cravate et PTT intégré
- EP-OT3FNL : Oreillette translucide avec mico cravate et PTT séparés
- HM-128L : Oreillette avec microphone et PTT déportés prise coudée 2,5-3,5
- HM-131L : Micro haut-parleur
- HM-153L : Micro cravate avec oreillette
- HM-158L : Micro haut-parleur mini. avec vis
- HM-159L : Microphone haut parleur IP-54 prise coudée 2,5-3,5 avec vis de fixation
- HS-OTNAV3 : Casque léger avec microphone flexible et prise coudée
- HS-PESTDL : Casque antibruit professionnel avec microphone connection directe
- HS-PEWS : Casque antibruit bluetooth à utiliser avec AD-PEWSL : Adaptateur BLUETOOTH avec fiche double jack coudée
- HS-94 : Oreillette avec micro flexible
- HS-95 : Casque écouteur micro flexible
- HS-97 : Casque avec micro laryngophone à utiliser avec VS-1L : Boîtier vox prise coudée (à utiliser avec HS-94, HS-95, HS-97)
- BC-121N : Multi-chargeur + 6 AD-106 adaptateur secteur + BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h
- OPC-656 : Câble secteur pour alimentation en 12V à utiliser à la place du BC-157 avec un BC-121N
- BC-119N : Chargeur de bureau rapide livré avec BC-145E : Adaptateur secteur à utiliser avec AD-106 : Adaptateur (charge en 2 h approx.)
- BC-160 : Chargeur de bureau rapide livré avec BC-145E : Adaptateur secteur (charge en 2h approx.)
- BC-171 : Chargeur de bureau + BC-147 : Adaptateur secteur (charge en 8h approx.)
- OPC-515L : Câble d’alimentation 12V - 16V pour BC-119N ou BC-160
